Instrukcja obsługi sterylizatora UV Clean Water Store WonderLight Series GN

Szybki przewodnik po instalacji i konserwacji sterylizatora UV Clean Water Store WonderLight (seria GN). Sprawdź wymagania dotyczące jakości wody, kroki montażu, procedurę uruchomienia oraz harmonogram wymiany lampy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

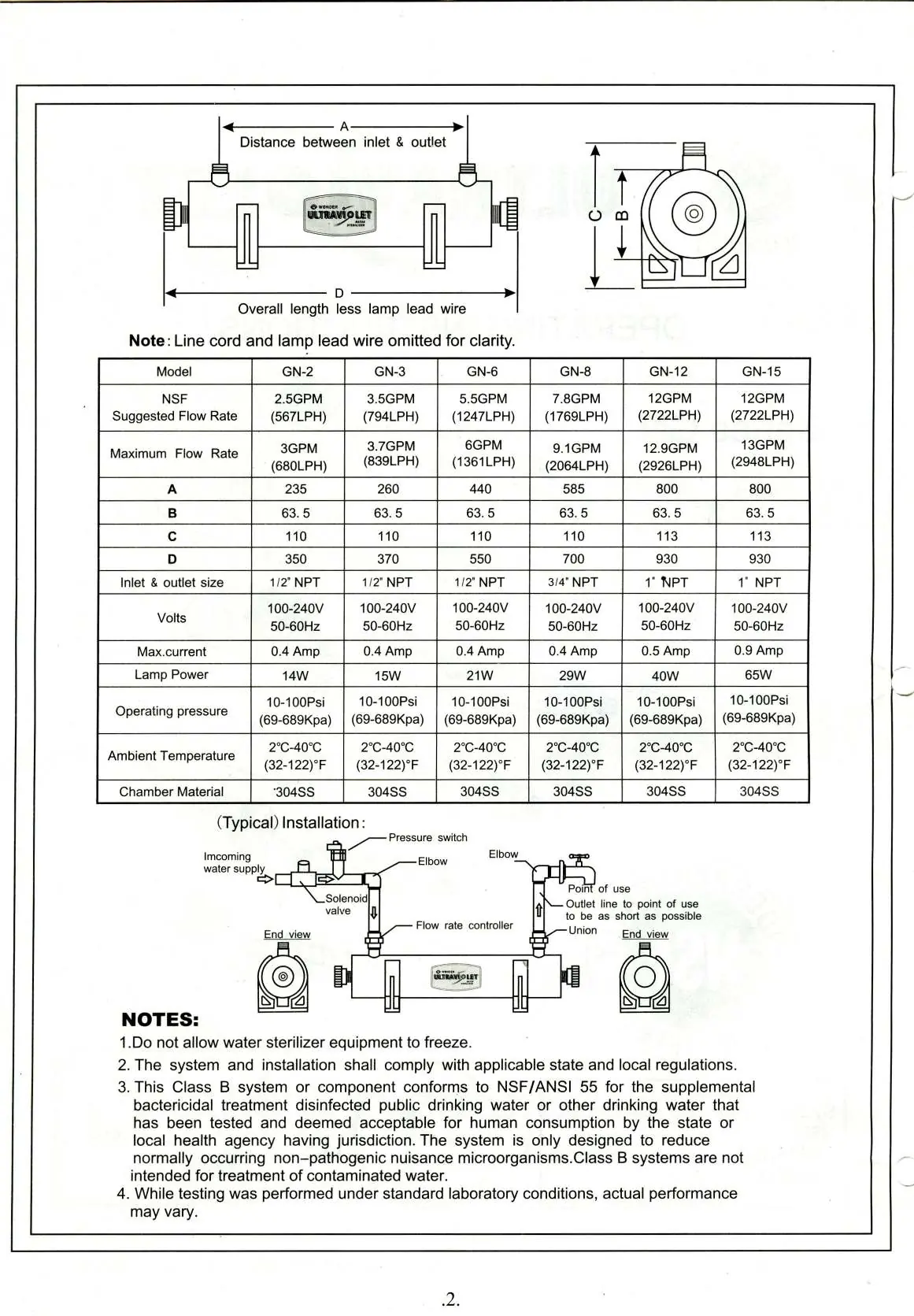

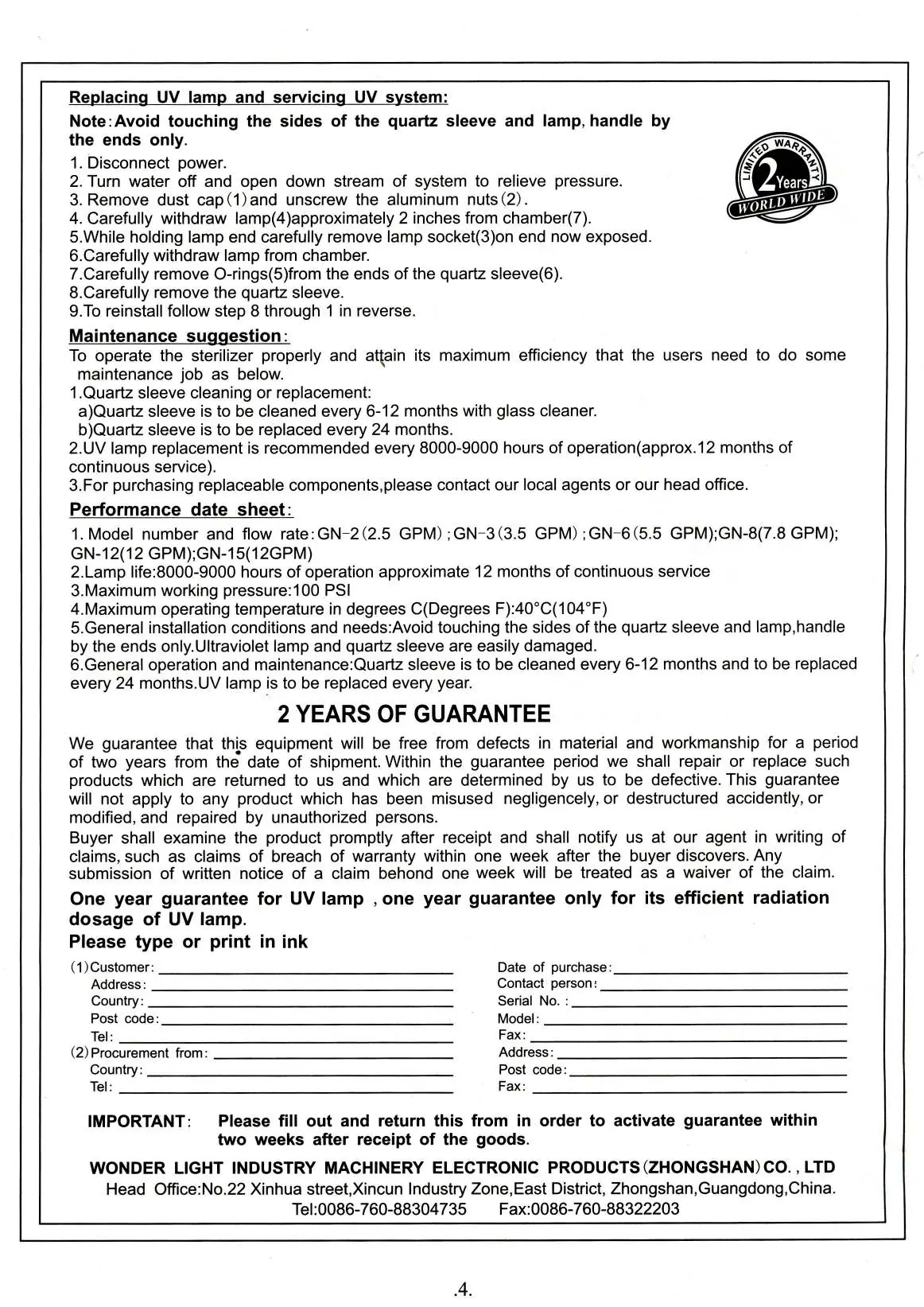

Schemat przepływu wody Strona 3 Przegląd modeli serii GN Strona 5 Dodatkowe zdjęcie montażowe ze strony 7 Strona 7 Dodatkowe zdjęcie montażowe ze strony 8 Strona 8

Najważniejsze informacje z instrukcji

Sterylizator UV serii WonderLight GN służy do dezynfekcji wody pitnej. Urządzenie wymaga odpowiedniej jakości wody wejściowej, aby działać skutecznie. Kluczowe czynności obejmują montaż w instalacji wodnej z zachowaniem obejścia (by-pass), regularną wymianę lampy UV co 12 miesięcy oraz czyszczenie kwarcowej osłony.

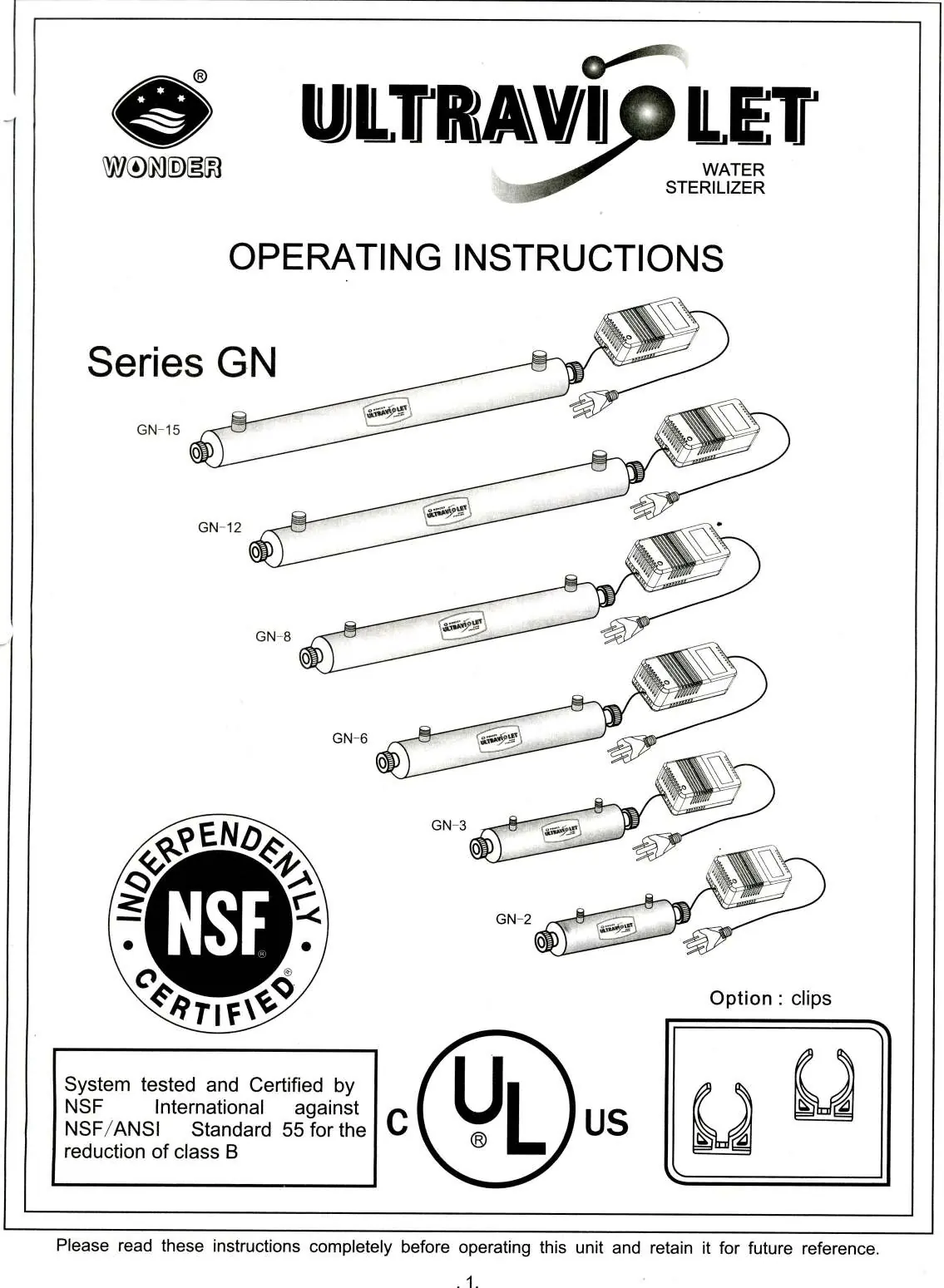

Przegląd modeli serii GN
Przegląd modeli serii GN

Wymagania dotyczące jakości wody

Aby sterylizator działał efektywnie, woda musi spełniać następujące parametry:

  • Twardość: poniżej 7 grains na galon (ok. 120 PPM).
  • Klarowność: woda musi być krystalicznie czysta i wolna od barwy.
  • Żelazo: poniżej 0.3 mg/L.
  • Mangan: poniżej 0.05 mg/L.
  • pH: w zakresie od 6.5 do 9.5.

Instalacja

Przed rozpoczęciem instalacji upewnij się, że posiadasz wszystkie niezbędne części. Montaż zazwyczaj zajmuje od 1 do 4 godzin.

Schemat przepływu wody
Schemat przepływu wody
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8
  • Lokalizacja: Zamontuj urządzenie na ścianie w miejscu, które nie jest narażone na zamarzanie. Zapewnij wystarczająco dużo miejsca, aby móc swobodnie wyjąć lampę UV.
  • Hydraulika: Zaleca się użycie elastycznych przewodów ze stali nierdzewnej lub złączek typu union, aby ułatwić demontaż.
  • Obejście (By-pass): Zaleca się instalację zestawu 3 zaworów kulowych, aby stworzyć obejście wokół sterylizatora.
  • Pre-filtracja: Zaleca się montaż pre-filtra 5 mikronów przed sterylizatorem, aby usunąć drobne cząstki, które mogą blokować promienie UV.
  • Ostrzeżenie: Nie podłączaj złączek PVC bezpośrednio do sterylizatora, ponieważ promieniowanie UV może degradować materiał PVC. Użyj linii ze stali nierdzewnej do izolacji.

Uruchomienie

  1. Zainstaluj sterylizator w instalacji.
  2. Dodaj 1/2 do 1 szklanki wybielacza do pre-filtra lub bezpośrednio do instalacji, aby zdezynfekować rury.
  3. Przepłucz instalację w domu chlorowaną wodą.
  4. Włącz lampę UV. Zielone światło na stateczniku oznacza, że lampa działa poprawnie.
  5. Jeśli świeci się czerwone światło lub słychać alarm, oznacza to, że lampa nie działa lub jest przepalona.

Konserwacja

Aby zapewnić maksymalną wydajność, należy przestrzegać harmonogramu konserwacji:

  • Wymiana lampy: Zaleca się wymianę lampy UV co 12 miesięcy (po około 8000-9000 godzinach pracy).
  • Czyszczenie osłony kwarcowej: Należy czyścić osłonę kwarcową wilgotną szmatką co 6-12 miesięcy.
  • Wymiana osłony kwarcowej: Zaleca się wymianę osłony co 24 miesiące.

Praktyczna pomoc

Typowe problemy

Czerwone światło na stateczniku

Lampa nie działa. Sprawdź połączenia lub wymień lampę UV.

Alarm dźwiękowy

Lampa jest przepalona. Należy ją niezwłocznie wymienić.

Woda nie jest sterylizowana

Sprawdź, czy woda spełnia wymagania jakościowe (twardość, żelazo, mangan, pH) oraz czy pre-filtr nie jest zapchany.

Przed użyciem

  • Sprawdź twardość wody (poniżej 7 grains/120 PPM).
  • Upewnij się, że woda jest klarowna.
  • Sprawdź poziom żelaza (< 0.3 mg/L) i manganu (< 0.05 mg/L).
  • Upewnij się, że pH mieści się w zakresie 6.5-9.5.
  • Przygotuj zawory odcinające i pre-filtr 5 mikronów.

Parametry w praktyce

Operating pressure
Zakres ciśnienia roboczego wynosi 10-100 PSI (69-689 kPa).
Ambient Temperature
Dopuszczalna temperatura otoczenia wynosi 2°C-40°C.

Ilustracje i schematy

  • Schemat przepływu pokazuje instalację sterylizatora z zaworami obejściowymi (by-pass) oraz pre-filtrem 5 mikronów.
  • Rysunek techniczny przedstawia wymiary urządzenia dla różnych modeli serii GN.

Zgodność modelu

  • Wymagany pre-filtr 5 mikronów przed sterylizatorem.
  • Nie podłączaj złączek PVC bezpośrednio do sterylizatora (promieniowanie UV może je uszkodzić).
  • System nie jest przeznaczony do uzdatniania wody zanieczyszczonej ściekami.
