Instrukcja montażu regału ClosetMaid 2-Cube Organizer
Kompletny przewodnik montażu regału ClosetMaid 2-Cube Organizer. Sprawdź instrukcje krok po kroku, listę części, zasady bezpieczeństwa oraz sposób mocowania do ściany.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Regał 2-Cube Organizer wymaga montażu przy użyciu dołączonych śrub i klucza imbusowego. Kluczowym krokiem jest obowiązkowe przymocowanie mebla do ściany za pomocą dołączonych kątowników, aby zapobiec przewróceniu. str. 4, 8
Najważniejsze czynności
- Montaż paneli str. 5, 6, 7
- Mocowanie do ściany str. 8
Problemy i rozwiązania
Regał przewraca się
Należy bezwzględnie przymocować regał do ściany za pomocą dołączonych kątowników.
str. 3, 8Gdzie szukać w PDF
- Lista części str. 4
- Instrukcja montażu str. 5, 6, 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu regału ClosetMaid 2-Cube Organizer (modele 4533, 4536, 4537, 4540). Najważniejszym wymogiem bezpieczeństwa jest obowiązkowe przymocowanie regału do ściany za pomocą dołączonych kątowników, aby zapobiec jego przewróceniu. Przed rozpoczęciem montażu należy sprawdzić kompletność części oraz przygotować odpowiednie narzędzia.

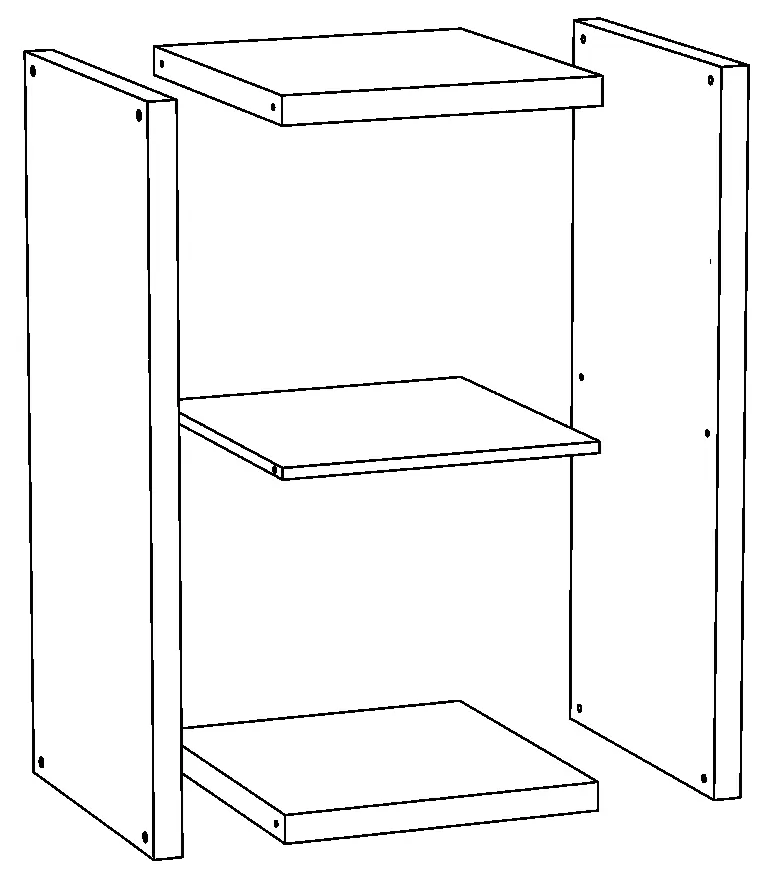

Lista części
Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy:
- Panele: 2x Panel boczny, 2x Panel górny/dolny, 1x Panel dzielący.
- Okucia: 4x Kołek (Dowel), 8x Śruba sześciokątna (Hex Screw), 2x Śruba do kątownika, 2x Śruba ścienna, 2x Kątownik (L-Bracket).
- Akcesoria: Klucz imbusowy, naklejki maskujące.
Instrukcja montażu

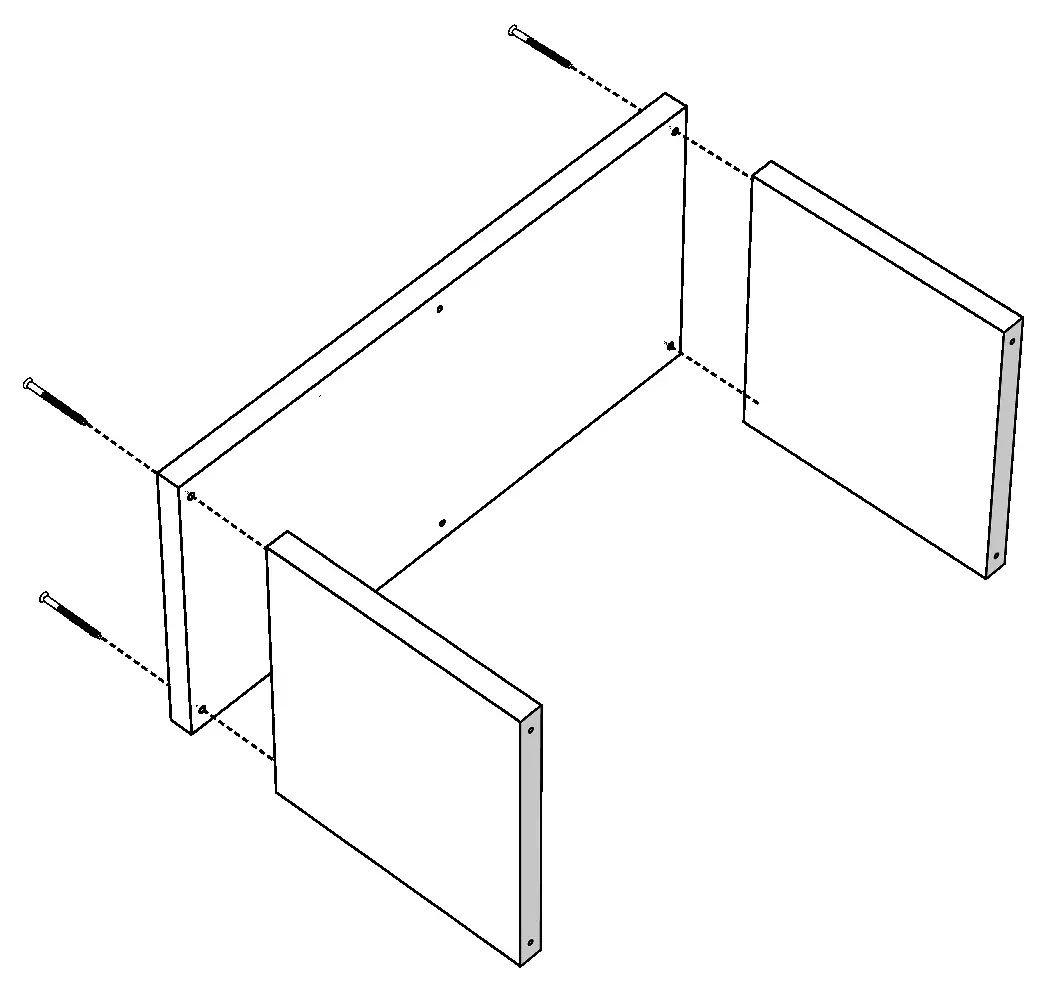

Krok 1: Łączenie paneli bocznych
Przymocuj panele boczne do paneli górnego i dolnego za pomocą śrub sześciokątnych (H2). Użyj dołączonego klucza imbusowego.

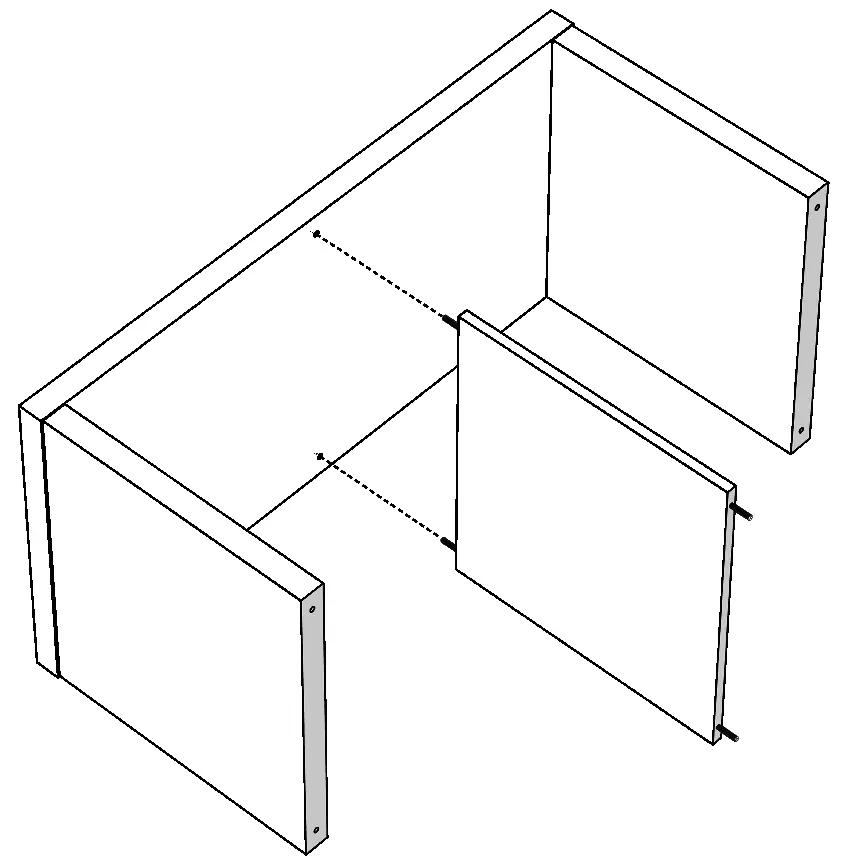

Krok 2: Montaż panelu dzielącego
Wsuń panel dzielący (C) pomiędzy panele boczne. Użyj kołków (H1) do połączenia panelu dzielącego z konstrukcją.

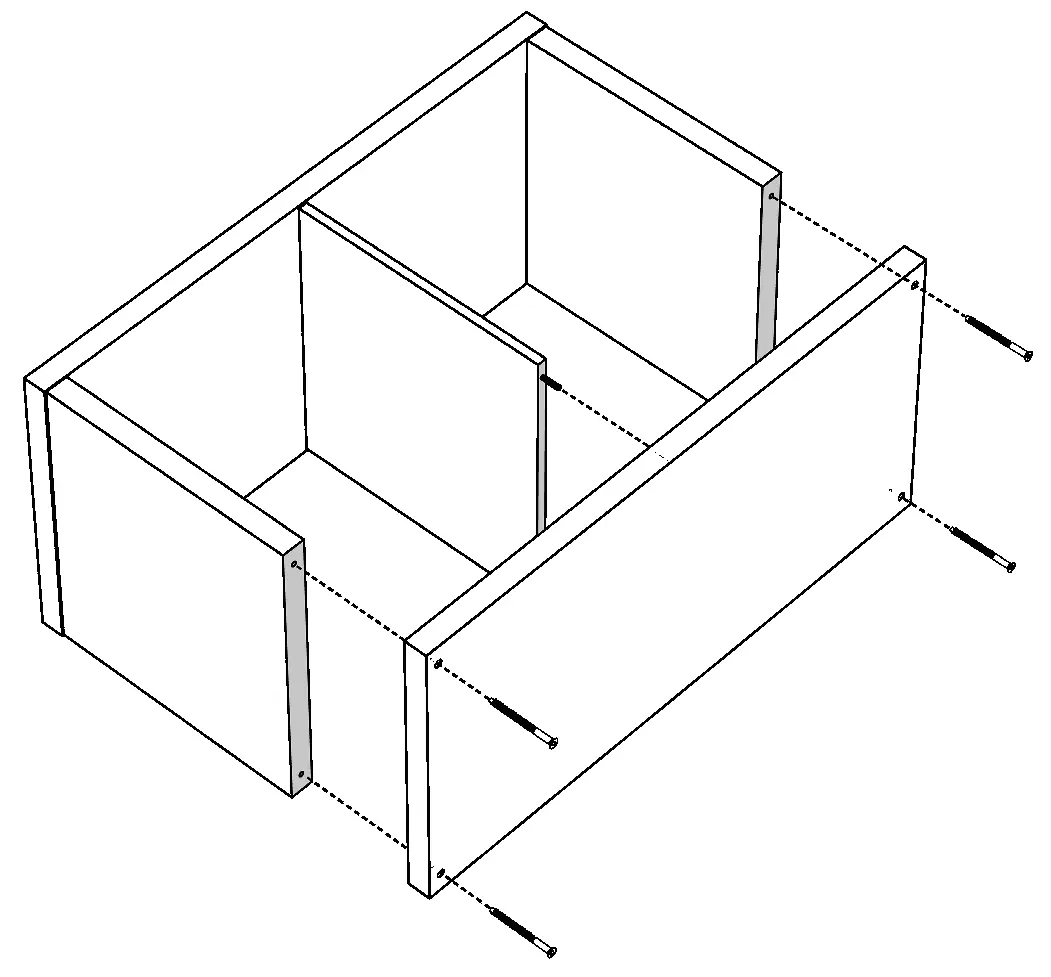

Krok 3: Zabezpieczenie konstrukcji
Zabezpiecz panel górny i dolny za pomocą pozostałych śrub sześciokątnych (H2). Nałóż naklejki maskujące na łby śrub.
Krok 4: Mocowanie do ściany
To kluczowy krok dla bezpieczeństwa. Ustaw regał przy ścianie, dopasowując go do słupka ściennego. Przymocuj kątowniki (H5) do górnego panelu regału (nie dalej niż 1,5 cala od krawędzi) oraz do ściany za pomocą śrub (H3 i H4).
Zasady bezpieczeństwa
- Nie przeciążaj półek – jeśli panel zaczyna się wyginać, oznacza to przeciążenie.
- Nie wspinaj się na regał i nie używaj go jako podstawy pod telewizor.
- Nie ustawiaj regałów jeden na drugim (nie piętruj).
- Zawsze opróżniaj regał przed jego przesunięciem.
- Trzymaj małe części z dala od dzieci (ryzyko zadławienia).
Informacje o producencie
ClosetMaid
Praktyczna pomoc
Typowe problemy
Regał jest niestabilny
Upewnij się, że regał został przymocowany do ściany zgodnie z instrukcją w kroku 4. Wszystkie jednostki muszą być przytwierdzone do ściany.
Półka wygina się
Oznacza to, że regał jest przeciążony. Usuń ciężkie przedmioty z półek.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części na stronie 4.
- Przygotuj narzędzia: śrubokręt, wiertarkę (do montażu ściennego).
- Zabezpiecz powierzchnię podłogi przed zarysowaniem podczas montażu.
- Zidentyfikuj słupek ścienny (wall stud) w miejscu montażu.
Parametry w praktyce
- Mocowanie do ściany
- Wymagane dla wszystkich jednostek w celu uniknięcia przewrócenia i ryzyka przygniecenia.
Ilustracje i schematy
- Krok 1: Łączenie paneli bocznych z górnym i dolnym.
- Krok 2: Wstawianie panelu dzielącego.
- Krok 3: Finalne skręcanie konstrukcji.
- Krok 4: Montaż kątowników zabezpieczających do ściany.
Zgodność modelu
- Produkt nie jest przeznaczony do zawieszania na ścianie (tylko do stawiania na podłodze z zabezpieczeniem).
- Nie używać jako szafki pod telewizor.
