Dokument zawiera instrukcje montażu zestawu Drain Water Tempering Kit (DWT) dla zmywarki CMA Dishmachines 180UC-3. Zestaw służy do obniżania temperatury wody odprowadzanej ze zmywarki.
Montaż fabryczny
Jeśli zestaw jest zainstalowany fabrycznie, wykonaj następujące kroki:

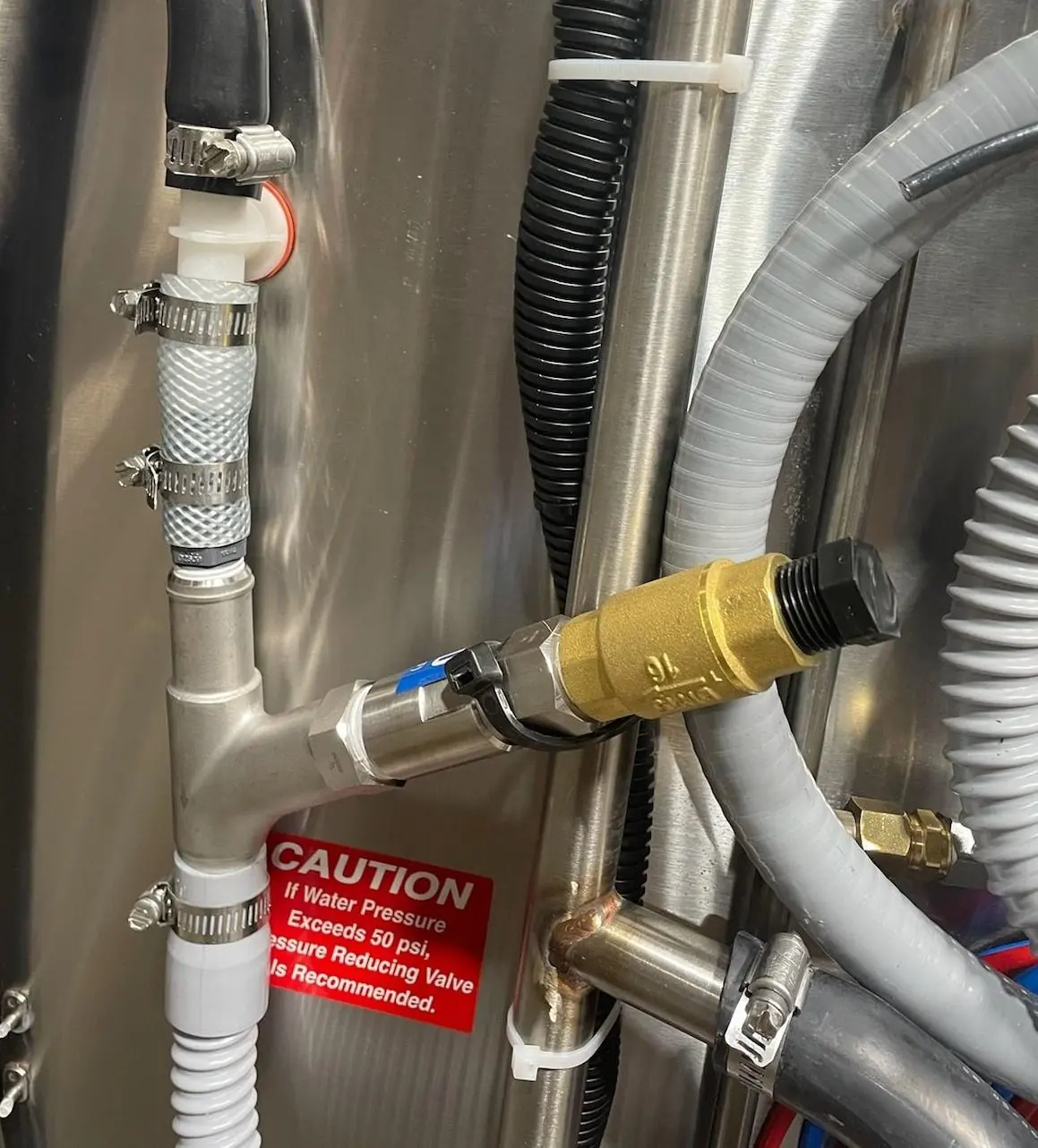

- Usuń czarną zatyczkę.
- Podłącz przewód zimnej wody do zaworu zwrotnego (in-line check valve).
- Odkręć dopływ zimnej wody i sprawdź szczelność połączeń.
Montaż terenowy
Jeśli instalujesz zestaw samodzielnie:

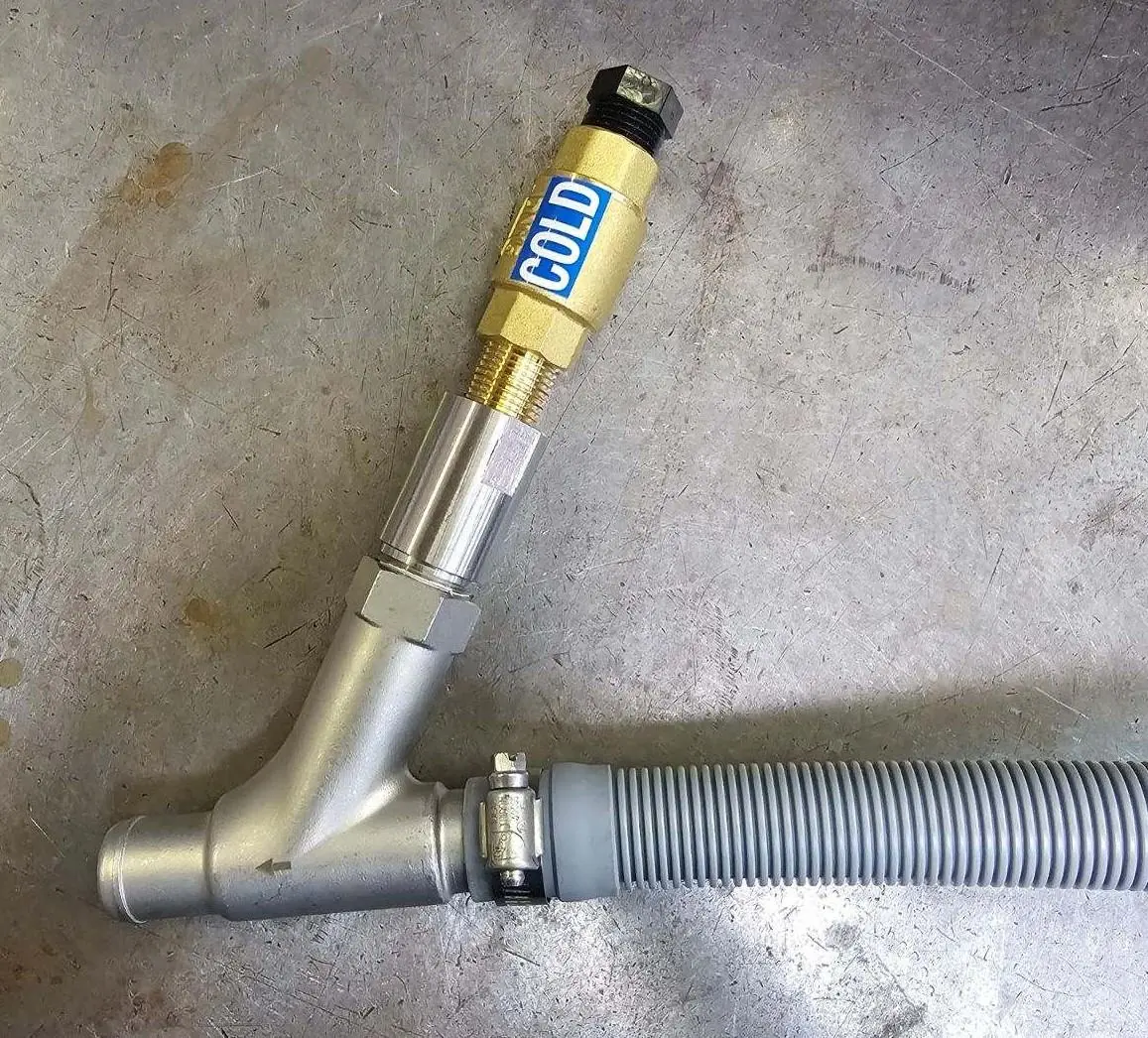

- Zamocuj zestaw Drain Water Tempering do końca przewodu odpływowego zmywarki.
- Upewnij się, że zespół Drain Water Tempering znajduje się nie wyżej niż 12 cali (ok. 30 cm) od podłogi.
- Usuń czarną zatyczkę i podłącz przewód zimnej wody.
Ostrzeżenia i wymagania
- Jeśli ciśnienie wody przekracza 50 psi, zaleca się stosowanie zaworu redukcyjnego.
- Instalator jest odpowiedzialny za prawidłowe podłączenie wody.
- Przewody doprowadzające zimną wodę nie są dostarczane przez CMA Dishmachines.
Wykaz części
Zestaw zawiera złączkę typu Y, zawór Drain Water Tempering, zawór zwrotny kulowy 1/2", złączki mosiężne oraz dyszę przepływową.
Praktyczna pomoc
Typowe problemy
Sprawdź szczelność wszystkich połączeń po podłączeniu przewodu zimnej wody.
Zainstaluj zawór redukcyjny ciśnienia, aby uniknąć uszkodzeń.
Przed użyciem
- Upewnij się, że zestaw jest zamontowany nie wyżej niż 12 cali od podłogi.
- Usuń czarną zatyczkę przed podłączeniem wody.
- Przygotuj przewód zimnej wody (nie jest dołączony do zestawu).
- Sprawdź, czy ciśnienie wody w instalacji nie przekracza 50 psi.
