Instrukcja części zamiennych zmywarki komercyjnej CMA 180/180TALL
Kompletny przewodnik po częściach zamiennych i schematy montażowe dla zmywarki komercyjnej CMA 180 oraz 180TALL. Zawiera rysunki złożeniowe, listy części i instrukcje konwersji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja jest katalogiem części zamiennych dla zmywarek komercyjnych CMA-180 i CMA-180TALL. Zawiera szczegółowe schematy złożeniowe wszystkich głównych podzespołów oraz instrukcje wymiany żarówki wyłącznika i konwersji kierunku zmywarki. str. 1, 2
Najważniejsze czynności
- Wymiana żarówki wyłącznika zasilania str. 24
- Konwersja zmywarki (narożna na prostą) str. 25
- Konwersja zmywarki (prosta na narożną) str. 26
Gdzie szukać w PDF
- Spis treści str. 2
- Schematy części str. 4, 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalnym katalogiem części zamiennych dla zmywarek komercyjnych serii CMA-180 oraz CMA-180TALL. Instrukcja służy do identyfikacji podzespołów, zamawiania części oraz przeprowadzania podstawowych czynności serwisowych, takich jak wymiana żarówki wyłącznika czy konwersja konfiguracji zmywarki (narożna/prosta).
Przegląd części zamiennych
Instrukcja zawiera szczegółowe rysunki złożeniowe (exploded views) oraz tabele z numerami części (P/N) i ilościami dla następujących układów:
- Układ ramy: Wersje proste i narożne.

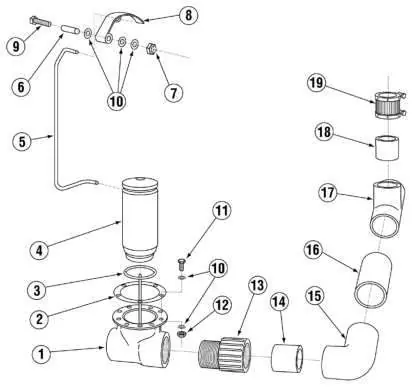

- Układ odpływowy: Zawiera zawory, uszczelki i rury PVC.
- Układ hydrauliczny: Zawiera zawory zwrotne, regulatory ciśnienia i przyłącza.
- Układ natryskowy: Ramiona myjące i płuczące.
- Układ pompy: Silnik pompy, uszczelnienia i wirnik.
- Układy grzewcze: Stare i nowe typy grzałek (z kołnierzem kwadratowym lub trójkątnym).
- Skrzynka sterownicza: Przekaźniki, styczniki, bezpieczniki i transformatory.
Instrukcje serwisowe
Dokument zawiera konkretne procedury serwisowe:
- Wymiana żarówki wyłącznika zasilania: Procedura dla maszyn wyprodukowanych przed majem 2002 r. Wymaga użycia śrubokręta 5mm do demontażu modułu światła i wymiany żarówki (P/N 17421.10).

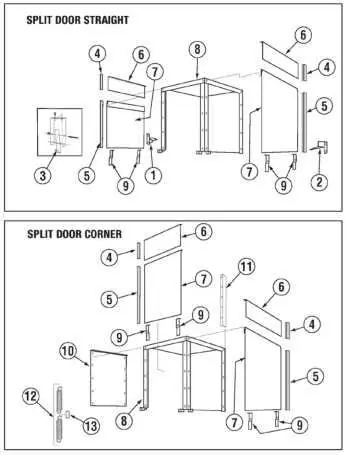

- Konwersja zmywarki: Instrukcje krok po kroku dla zestawów konwersyjnych z modelu narożnego na prosty (#00617.18) oraz z prostego na narożny (#00617.17).
- Zawór temperujący wodę: Instrukcja montażu zespołu zaworu (obowiązuje od 03-2023).
Praktyczna pomoc
Typowe problemy
Użyj śrubokręta 5mm, aby zdemontować moduł światła z siłownika, wymień żarówkę (P/N 17421.10) przekręcając ją o 90 stopni, a następnie zatrzaśnij moduł z powrotem.
Użyj zestawu konwersyjnego #00617.18. Postępuj zgodnie z instrukcją na stronie 25, demontując uchwyty drzwi i instalując prowadnice zgodnie ze schematem.
Użyj zestawu konwersyjnego #00617.17. Postępuj zgodnie z instrukcją na stronie 26, wymieniając drzwi i instalując osłony zgodnie ze schematem.
Przed użyciem
- Sprawdź, czy model zmywarki jest zgodny z listą części (CMA-180/180TALL).
- Zidentyfikuj typ grzałki (stara z kwadratowym kołnierzem lub nowa z trójkątnym kołnierzem) przed zamówieniem części.
- Upewnij się, że zasilanie jest odłączone przed przystąpieniem do jakichkolwiek prac serwisowych.
- Sprawdź datę produkcji urządzenia, jeśli dotyczy wymiany żarówki wyłącznika (przed majem 2002).
