Instrukcja obsługi przetwornicy napięcia Cobra 036I400PSW Pure Sine 400W
Szybki przewodnik po instalacji i obsłudze przetwornicy napięcia Cobra 036I400PSW. Dowiedz się, jak bezpiecznie podłączyć urządzenie do akumulatora pojazdu lub gniazda akcesoriów, zrozumieć wskaźniki pracy oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Przetwornica Cobra 036I400PSW Pure Sine 400W służy do zasilania urządzeń AC (115V) z akumulatora samochodowego 12V. Urządzenie zapewnia czystą sinusoidę, co jest kluczowe dla wrażliwej elektroniki, takiej jak sprzęt medyczny, komputery czy systemy audio. Przed użyciem należy upewnić się, że całkowite obciążenie nie przekracza 400W.

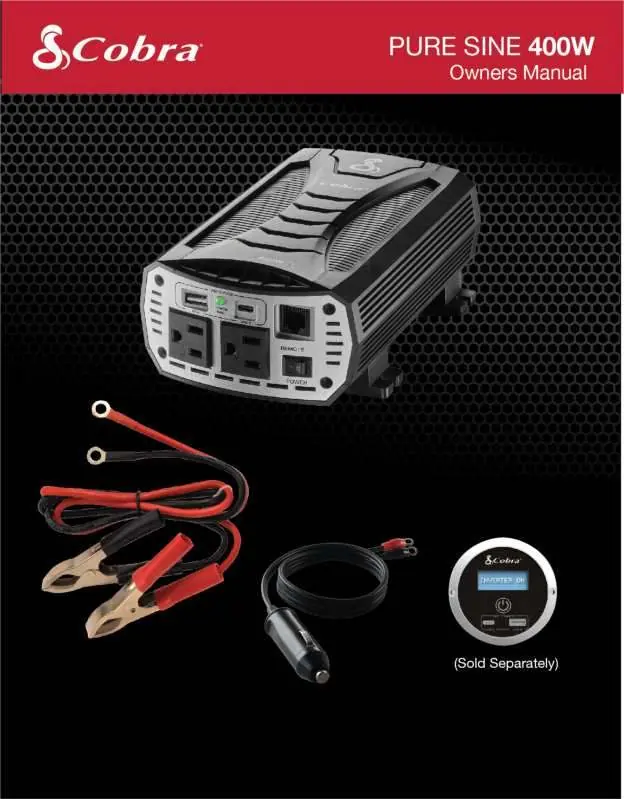

Opis urządzenia

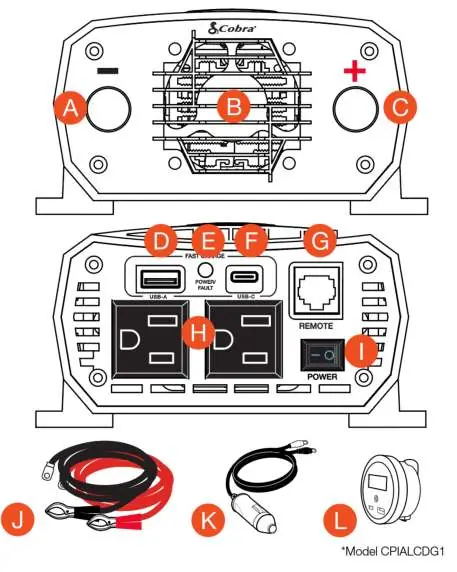

Przetwornica wyposażona jest w dwa gniazda AC z ochroną GFCI, porty szybkiego ładowania USB-A i USB-C oraz złącze dla opcjonalnego zdalnego sterownika. Wbudowany wentylator chłodzący automatycznie reguluje temperaturę pracy.
Montaż
Urządzenie należy montować w chłodnym, suchym i dobrze wentylowanym miejscu wewnątrz pojazdu. Przetwornicę należy ustawić poziomo, aby zapobiec przedostawaniu się zanieczyszczeń do wnętrza. Do montażu należy użyć śrub odpornych na korozję.
Podłączenie do akumulatora
- Odłącz ujemny (-) zacisk akumulatora pojazdu.
- Zainstaluj izolowane osłony na końcach kabli zasilających (czerwony = plus, czarny = minus).
- Podłącz czarny kabel do ujemnego (-) zacisku przetwornicy, a czerwony do dodatniego (+).
- Podłącz drugi koniec czerwonego kabla do dodatniego (+) bieguna akumulatora.
- Podłącz drugi koniec czarnego kabla do ujemnego (-) bieguna akumulatora (może wystąpić iskra).
- Sprawdź poprawność wszystkich połączeń przed włączeniem urządzenia.

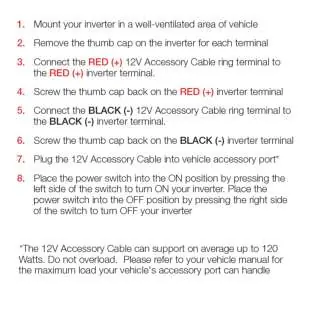

Podłączenie do gniazda akcesoriów 12V
Ta metoda pozwala na zasilanie urządzeń o mocy do 120W.
- Zdejmij nakrętki z zacisków przetwornicy.
- Podłącz czerwony pierścień kabla akcesoriów do dodatniego (+) zacisku przetwornicy i przykręć nakrętkę.
- Podłącz czarny pierścień kabla do ujemnego (-) zacisku przetwornicy i przykręć nakrętkę.
- Podłącz wtyczkę kabla do gniazda akcesoriów w pojeździe.

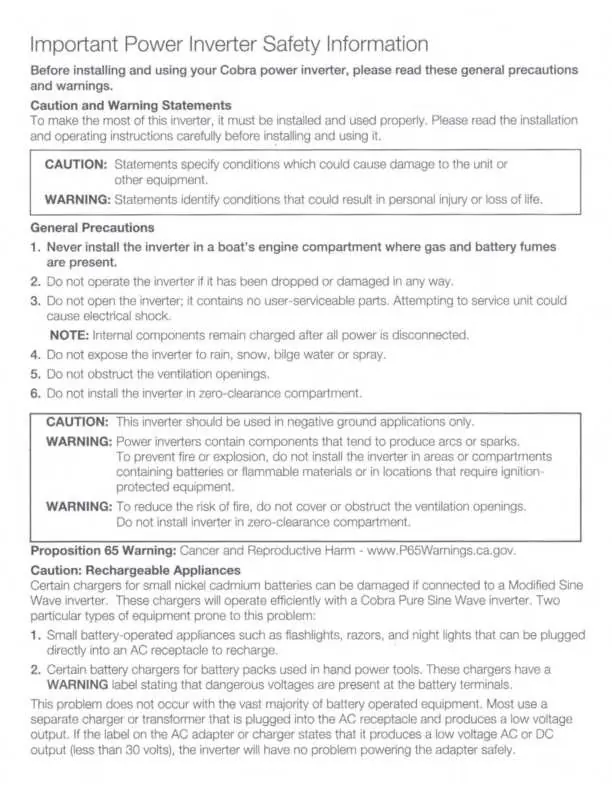

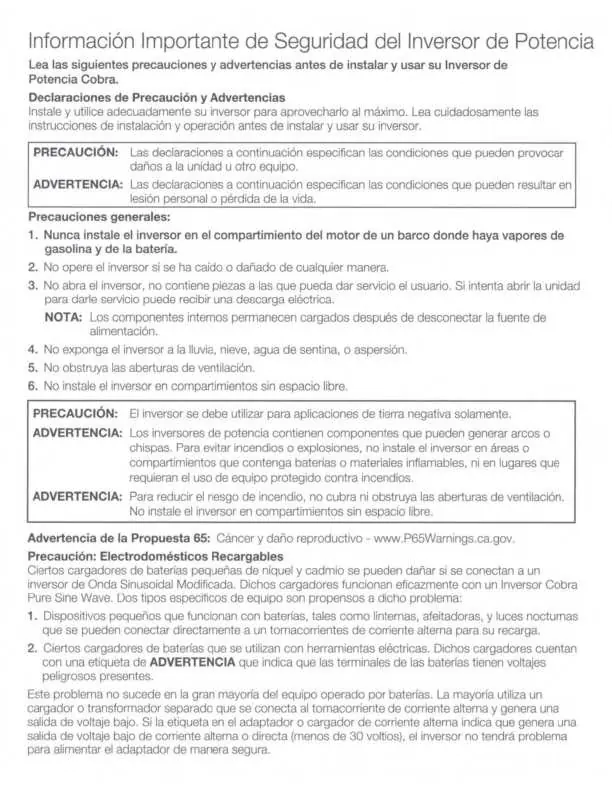

Bezpieczeństwo
Urządzenie posiada system Pentagon Protection, który chroni przed przegrzaniem, odwrotną polaryzacją, zbyt wysokim napięciem, niskim napięciem (alarm i automatyczne wyłączenie). Nie należy używać przetwornicy w pobliżu materiałów łatwopalnych ani w komorach silnika łodzi.
Rozwiązywanie problemów
W przypadku braku napięcia wyjściowego sprawdź, czy przetwornica jest włączona, czy akumulator jest naładowany oraz czy nie wystąpiło zwarcie. Jeśli świeci się wskaźnik Protect, upewnij się, że napięcie wejściowe jest prawidłowe (12V).
Dane techniczne
- Moc ciągła: 400W
- Moc szczytowa: 800W
- Napięcie wejściowe: 10V - 15V DC
- Sprawność: 90%
- Wyjście AC: 115V, 60Hz
Praktyczna pomoc
Typowe problemy
Brak napięcia wyjściowego
Sprawdź, czy przetwornica jest włączona, czy akumulator jest naładowany oraz czy nie wystąpiło zwarcie w podłączonym urządzeniu.
Wskaźnik Protect świeci się
Upewnij się, że przetwornica jest podłączona do akumulatora 12V i sprawdź system ładowania pojazdu.
Alarm niskiego napięcia
Sprawdź połączenia DC i upewnij się, że akumulator jest w pełni naładowany.
Przed użyciem
- Upewnij się, że obciążenie nie przekracza 400W.
- Sprawdź, czy wentylacja nie jest zasłonięta.
- Upewnij się, że używasz akumulatora 12V.
- Sprawdź, czy kable są poprawnie podłączone (czerwony do +, czarny do -).
- Upewnij się, że przetwornica jest wyłączona przed podłączeniem do akumulatora.
Parametry w praktyce
- Czysta sinusoida (Pure Sine Wave)
- Kształt fali identyczny z prądem w gniazdku domowym, bezpieczny dla wrażliwej elektroniki.
- Moc ciągła 400W
- Maksymalna moc, jaką urządzenie może dostarczać w sposób ciągły.
- Napięcie wejściowe 10V-15V
- Zakres napięcia akumulatora, w którym przetwornica pracuje poprawnie.
Ilustracje i schematy

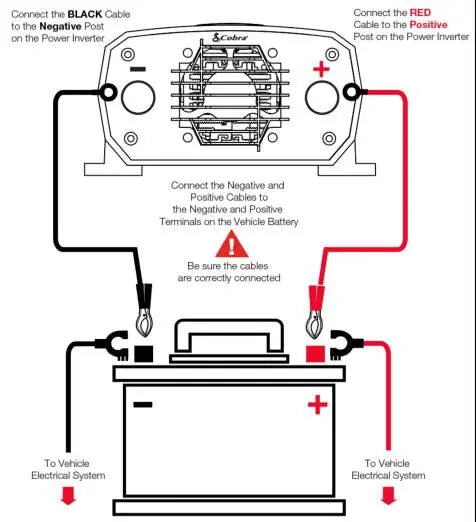

- Schemat połączenia bezpośredniego z akumulatorem pokazuje poprawne podłączenie kabli zasilających do zacisków przetwornicy i biegunów akumulatora.

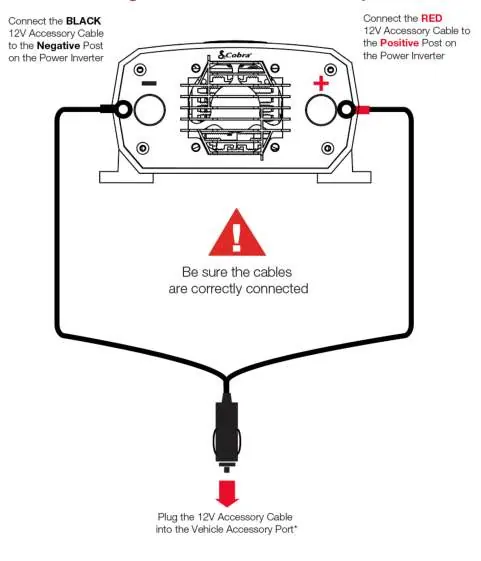

- Schemat połączenia z gniazdem akcesoriów 12V ilustruje użycie dedykowanego kabla z wtyczką zapalniczki.
Zgodność modelu
- Przetwornica przeznaczona wyłącznie do instalacji z ujemnym uziemieniem.
- Nie podłączać do akumulatorów 6V ani 24V.
- Kompatybilna z opcjonalnym zdalnym sterownikiem Cobra CPIALCDG1.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
