Instrukcja obsługi interfejsu audio Comica LinkFlex AD5
Poznaj funkcje i sposób obsługi interfejsu audio Comica LinkFlex AD5. Instrukcja zawiera schematy połączeń, konfigurację DAW, ustawienia panelu oraz dane techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Interfejs audio Comica LinkFlex AD5 to zaawansowane urządzenie do nagrywania i streamingu. Przed rozpoczęciem użytkowania należy pamiętać o kluczowych zasadach bezpieczeństwa: zawsze ustawiaj wzmocnienie (gain) na minimum przed włączeniem zasilania 48V Phantom lub przełącznika Inst, aby uniknąć uszkodzenia sprzętu. Wyłącz zasilanie 48V, jeśli podłączasz urządzenia, które go nie wymagają.
Opis urządzenia i elementy zestawu
W skład zestawu wchodzi interfejs LinkFlex AD5, dwa kable 2 w 1, kabel audio 3.5mm TRRS-TRRS, instrukcja obsługi oraz karta gwarancyjna.
Panel sterowania i złącza
Urządzenie posiada trzy główne panele:
- Panel górny: Zawiera ekran LCD, pokrętło MIX do regulacji głośności wyjściowej, przycisk wyboru trybu (Recording/Streaming), przyciski dotykowe Mute, Denoise (z dwoma trybami dla mikrofonów dynamicznych i pojemnościowych) oraz przycisk REB/EQ.

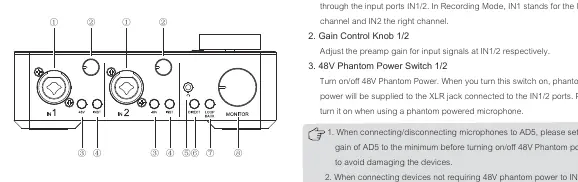

- Panel przedni: Wyposażony w dwa wejścia IN1/2 (XLR/6.35mm), pokrętła wzmocnienia (Gain), przełączniki 48V Phantom, przełączniki Inst (dla instrumentów Hi-Z), port monitorowania 3.5mm, przełącznik trybu monitorowania, przełącznik Loopback oraz pokrętło głośności monitorowania.
- Panel tylny: Zawiera przycisk zasilania/języka, port ładowania USB-C, porty USB 1/2, porty 3.5mm, drugie wyjście monitorowania, wyjścia liniowe (Line Output) oraz otwór resetowania.
Instalacja i podłączenie urządzeń
Podłączanie sprzętu odbywa się w następujący sposób:
- Mikrofony/Instrumenty: Podłącz do portów IN1/2. Użyj przełącznika 48V dla mikrofonów pojemnościowych i przełącznika Inst dla gitar/basów.
- Komputery/Telefony: Podłącz za pomocą kabli USB-C lub 3.5mm do odpowiednich portów na tylnym panelu.
- Słuchawki i głośniki: Słuchawki podłącz do portów monitorowania 3.5mm, a głośniki do wyjść liniowych (Line Output).
Konfiguracja oprogramowania DAW
Aby korzystać z interfejsu w programach typu Cubase lub ProTools, należy:
- Pobrać i zainstalować sterownik ASIO4ALL.
- W ustawieniach programu (Device Setup lub Playback Engine) wybrać 'ASIO4ALL v2'.
- W panelu sterowania ASIO4ALL aktywować port 'Comica_AD5-USB2'.
- W przypadku problemów z wykryciem urządzenia, sprawdź ustawienia dźwięku w systemie operacyjnym komputera.
Wyświetlacz LCD
Ekran LCD prezentuje status urządzenia w czasie rzeczywistym, w tym: stan zasilania 48V, tryb pracy (Stream/Record), poziomy dźwięku wejściowego i wyjściowego, stan funkcji Denoise, Loopback oraz wybrane efekty EQ/Reverb.
Dane techniczne
- Wzmocnienie przedwzmacniacza: +65dB
- Częstotliwość próbkowania: 48kHz / 24bit
- Bateria: 3000mAh 3.7V (do 6 godzin pracy)
- Ładowanie: USB-C 5V2A
- Wymiary: 170 x 85 x 61 mm
- Waga: 470g
Informacje o producencie
Comica
Praktyczna pomoc
Typowe problemy
Brak wykrycia urządzenia w oprogramowaniu DAW
Upewnij się, że AD5 jest podłączony do komputera i ustawiony jako domyślne urządzenie wyjściowe w ustawieniach dźwięku systemu.
Echo podczas monitorowania
Jeśli tryb Direct Monitoring jest włączony, wyłącz monitorowanie w oprogramowaniu DAW. Jeśli używasz Input Monitoring, włącz monitorowanie w DAW.
Urządzenie nie ładuje się lub nie działa
Użyj szpilki, aby nacisnąć przycisk reset w otworze resetowania (Reset Hole).
Przed użyciem
- Ustaw wzmocnienie (gain) na minimum przed włączeniem zasilania 48V lub przełącznika Inst.
- Wyłącz zasilanie 48V, jeśli podłączasz urządzenia, które go nie wymagają.
- Naładuj urządzenie za pomocą kabla USB-C.
- Zainstaluj sterownik ASIO4ALL przed konfiguracją w DAW.
Parametry w praktyce
- Sampling Rate
- 48kHz (częstotliwość próbkowania dźwięku)
- Operating Time
- 6 godzin (czas pracy na baterii)
Ilustracje i schematy
- Panel przedni zawiera wejścia XLR/6.35mm, kontrolę wzmocnienia oraz przełączniki 48V i Inst.
- Panel tylny zawiera porty USB-C, wyjścia liniowe oraz porty 3.5mm.
- Wyświetlacz LCD pokazuje status zasilania, poziomy dźwięku, tryb pracy (Stream/Record) oraz aktywne efekty.
Zgodność modelu
- Kompatybilny z mikrofonami XLR i instrumentami Hi-Z (gitara/bas).
- Współpracuje z komputerami i urządzeniami mobilnymi przez USB-C oraz 3.5mm.
