Instrukcja montażu osłony gniazdka Commercial Electric 1-Gang In-Use Cover

Dowiedz się, jak poprawnie zamontować osłonę gniazdka Commercial Electric 1-Gang In-Use Cover. Instrukcja zawiera kroki instalacji, wymiany orientacji klapki oraz ważne ostrzeżenia dotyczące bezpieczeństwa.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu osłony gniazdka Commercial Electric 1-Gang In-Use Cover. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne, aby uniknąć ryzyka porażenia prądem lub śmierci. Osłona jest przeznaczona do montażu na płaskich powierzchniach; w przypadku powierzchni nierównych wymagane jest użycie uszczelki silikonowej.

Montaż osłony

Wyłącz zasilanie elektryczne w obwodzie.
Odkręć śruby gniazdka (nie wykręcaj ich całkowicie).
Dopasuj śruby do otworów w podstawie osłony.
Wybierz odpowiedni adapter (Duplex, GFCI lub Toggle/Round) i zatrzaśnij go w podstawie.
Dokręć śruby mocujące.

Uwaga: Jeśli powierzchnia montażowa jest nierówna (np. cegła lub siding), należy zastosować uszczelkę silikonową (brak w zestawie) między podstawą a ścianą, aby zapewnić szczelność.

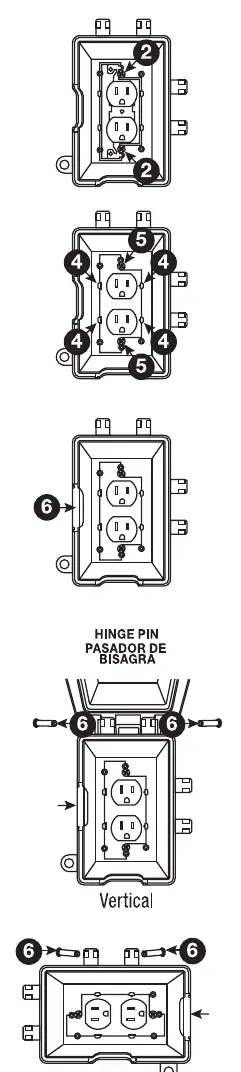

Schemat montażu osłony i zmiany orientacji zawiasów

Zmiana orientacji klapki

Osłona jest fabrycznie ustawiona w orientacji pionowej. Aby zmienić ją na poziomą:

Użyj śrubokręta jako dźwigni, aby wypchnąć sworznie zawiasów z tyłu pokrywy.
Dopasuj otwory w pokrywie do zawiasów na podstawie.
Wsuń sworznie zawiasów (oznaczone jako 2), aż zatrzasną się na swoim miejscu.
Wyciągnij drzwiczki portu kablowego i zatrzaśnij je po drugiej stronie.

Informacje o producencie

Commercial Electric

Profil marki

Strona producenta https://www.homedepot.com Wsparcie https://www.homedepot.com/c/Customer_Service

Praktyczna pomoc

Typowe problemy

Nierówna powierzchnia montażowa (np. cegła, siding)

Zastosuj uszczelkę silikonową (brak w zestawie) między podstawą a powierzchnią montażową, aby zapewnić szczelność.

Klapka otwiera się w złym kierunku

Zmień orientację z pionowej na poziomą, wyjmując sworznie zawiasów śrubokrętem i przekładając je zgodnie z instrukcją.

Przed użyciem

Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
Upewnij się, że powierzchnia montażowa jest płaska.
Wybierz odpowiedni adapter (Duplex, GFCI, Toggle/Round) pasujący do gniazdka.
