Instrukcja obsługi lodówki kompresorowej Compass 12/24/230V
Szybki przewodnik po lodówce kompresorowej Compass 12/24/230V. Dowiedz się, jak podłączyć zasilanie, ustawić temperaturę, chronić akumulator i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lodówka kompresorowa Compass jest przeznaczona do chłodzenia i mrożenia żywności. Może być zasilana napięciem 12/24V DC (np. w samochodzie lub na łodzi) lub 110-240V AC (w domu, przy użyciu adaptera). Urządzenie posiada inteligentny system ochrony akumulatora oraz regulację temperatury.
Podłączenie zasilania
Urządzenie można podłączyć do gniazda zapalniczki samochodowej (12/24V) lub do sieci elektrycznej (230V) za pomocą dołączonego adaptera. Upewnij się, że napięcie w gnieździe jest zgodne z wymaganiami urządzenia.
Obsługa i ustawienia
Panel sterowania umożliwia pełną kontrolę nad pracą lodówki:
- ON/OFF: Włączanie i wyłączanie urządzenia.
- Przyciski UP/DOWN: Regulacja temperatury docelowej.
- Przycisk SET: Wybór trybu pracy: ECO (oszczędzanie energii) lub HH (szybkie chłodzenie).
Ochrona akumulatora
Lodówka posiada trzystopniową ochronę akumulatora (L, M, H). Aby zmienić ustawienie, przytrzymaj przycisk SET przez 3 sekundy podczas pracy urządzenia. Zaleca się ustawienie poziomu H (High) przy zasilaniu z akumulatora samochodowego, aby uniknąć jego rozładowania.

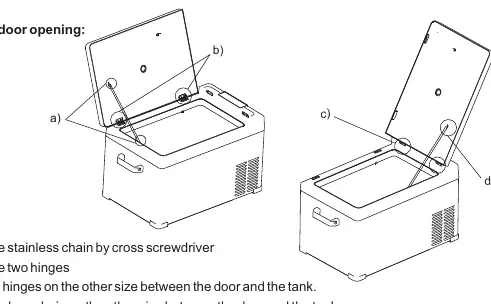

Regulacja drzwi
Kierunek otwierania drzwi można zmienić. Wymaga to odkręcenia śrubokrętem łańcucha zabezpieczającego oraz zawiasów, a następnie zamontowania ich po przeciwnej stronie urządzenia.
Czyszczenie i konserwacja
Przed czyszczeniem zawsze odłącz urządzenie od zasilania. Używaj miękkiej szmatki zwilżonej ciepłą wodą z neutralnym detergentem. Nie używaj ostrych narzędzi do usuwania lodu ani środków ściernych, które mogą uszkodzić powierzchnię.
Rozwiązywanie problemów
W przypadku wystąpienia błędów na wyświetlaczu, sprawdź poniższe kody:
- F1: Aktywne zabezpieczenie akumulatora – zmień ustawienie z H na M lub L.
- F2/F3: Przeciążenie wentylatora lub kompresora – wyłącz urządzenie na 30 minut.
- F4/F5: Błąd modułu sterującego – wyłącz urządzenie, zapewnij wentylację i zrestartuj po 30 minutach.
- F7/F8: Błąd czujnika temperatury – zrestartuj urządzenie.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź połączenie zasilania, bezpiecznik oraz czy urządzenie zostało włączone przyciskiem ON/OFF.
Kod błędu F1
Aktywne zabezpieczenie akumulatora. Zmień ustawienie ochrony z H na M lub L.
Kod błędu F2 lub F3
Przeciążenie wentylatora lub kompresora. Wyłącz urządzenie i odczekaj 30 minut przed ponownym uruchomieniem.
Słyszalne dźwięki wody
Jest to normalny dźwięk przepływu czynnika chłodniczego.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że urządzenie stoi na płaskiej powierzchni.
- Zapewnij odpowiednią wentylację (200mm z tyłu, 100mm z boku).
- Ustaw ochronę akumulatora na poziom H, jeśli używasz lodówki w samochodzie.
- Wyczyść wnętrze przed pierwszym użyciem.
Ilustracje i schematy
- Schemat podłączenia kabla zasilającego do gniazda urządzenia.
- Panel sterowania z przyciskami ON/OFF, SET, UP, DOWN oraz wyświetlaczem.
- Instrukcja zmiany kierunku otwierania drzwi (demontaż zawiasów i łańcucha).
Zgodność modelu
- Urządzenie nie jest przeznaczone do pracy w wodzie.
- Maksymalny kąt nachylenia podczas pracy to 30 stopni.
- Nie używaj ostrych narzędzi do usuwania szronu.
