Wprowadzenie do jednostek kolektorów

Niniejsza instrukcja dotyczy systemów szynoprzewodów w aplikacjach EMS (Electrified Monorail Systems) serii 0811. Jednostki kolektorów są kluczowymi elementami zapewniającymi ciągłość zasilania wózków transportowych. Prawidłowa instalacja oraz dbałość o geometrię układu mają krytyczne znaczenie dla trwałości szczotek oraz izolacji szynoprzewodów.

Ochrona polaryzacji i typy szczotek

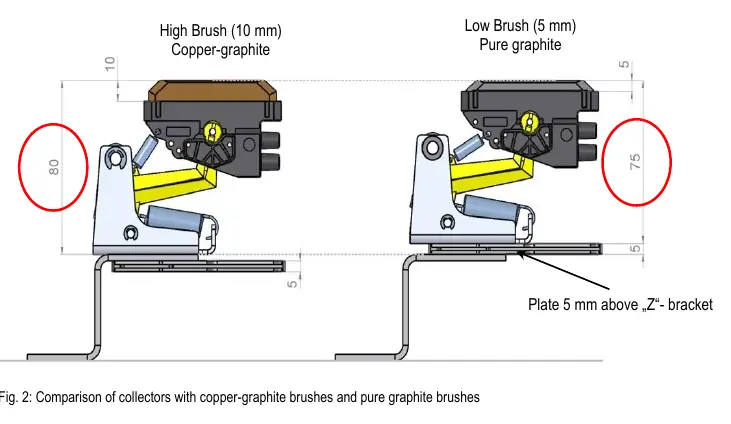

Systemy wykorzystują specjalistyczne rozwiązania ochrony polaryzacji (PEplus), które zapobiegają błędnemu podłączeniu. W zależności od wymagań aplikacji, stosowane są szczotki miedziowo-grafitowe lub z czystego grafitu. Szczotki miedziowo-grafitowe charakteryzują się wysokością 10 mm, podczas gdy szczotki z czystego grafitu mają wysokość 5 mm. Zmiana typu szczotek wymaga uwzględnienia różnic w wysokości montażowej, co bezpośrednio wpływa na wymaganą odległość od wspornika typu Z.

Wymiana i modernizacja kolektorów

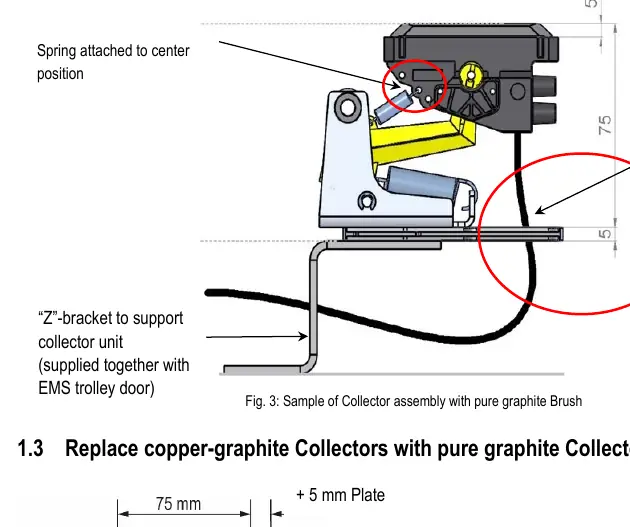

Podczas wymiany kolektorów miedziowo-grafitowych na wersje z czystego grafitu należy pamiętać o zachowaniu odpowiednich wymiarów montażowych. Wysokość robocza kolektora z czystym grafitem wynosi 75 mm, w porównaniu do 80 mm w przypadku wersji miedziowo-grafitowej. Wymagane jest zastosowanie płytki dystansowej o grubości 5 mm, aby zapewnić prawidłowy docisk i geometrię pracy. Kluczowe jest utrzymanie dokładnej osiowości między głowicą szczotki a szyną miedzianą.

Unikanie błędów montażowych

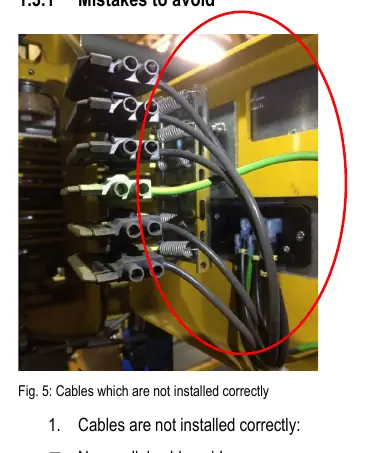

Najczęstsze błędy wynikają z nieprawidłowego prowadzenia przewodów. Przewody muszą być prowadzone równolegle, aby nie wywierać niepożądanych sił na głowice kolektorów. Wiązki kablowe nie powinny być ciasno spięte, ponieważ może to powodować odchylenie głowic od osi szyny, co prowadzi do ich przedwczesnego zużycia i uszkodzenia izolacji z tworzywa sztucznego. Należy również upewnić się, że głowice pracują równolegle do szyny.

Zalecenia eksploatacyjne

Podczas prac serwisowych przy drzwiach wózków EMS należy oznaczać drzwi numerami odpowiadającymi numerom wózków, aby zachować ich oryginalną konfigurację. Należy regularnie sprawdzać kąty wsporników typu Z oraz pozycję zawiasów drzwi. Zaleca się stosowanie wyłącznie elastycznych przewodów marki Conductix-Wampfler. W przypadku systemów PEplus należy upewnić się, że wszystkie zaślepki końcowe szynoprzewodów są koloru zielonego, co stanowi wizualne potwierdzenie poprawnej konfiguracji systemu.
