Instrukcja obsługi wentylatora Cooler Master Mobius 120
Szybki przewodnik instalacji wentylatorów Cooler Master z serii Mobius 120. Dowiedz się, jak podłączyć zasilanie PWM, oświetlenie ARGB oraz zamontować wentylator w obudowie komputera.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i podłączenia wentylatorów z serii Cooler Master Mobius 120. Dokument zawiera wytyczne dotyczące zawartości zestawu, sposobu podłączenia zasilania PWM oraz oświetlenia ARGB (w odpowiednich modelach), a także instrukcję montażu fizycznego w obudowie komputera.
Zawartość zestawu
- Wentylator
- Klips zabezpieczający złącze ARGB (tylko w modelach ARGB)
- 4 śruby montażowe
Podłączenie wentylatora
Sposób podłączenia zależy od posiadanej wersji wentylatora:

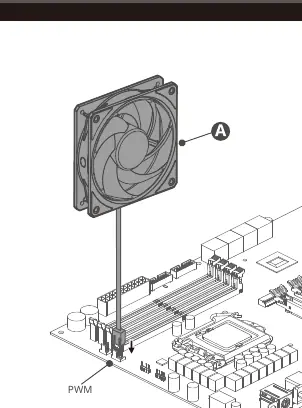

Mobius 120 Black Edition
Podłącz kabel PWM bezpośrednio do złącza wentylatora na płycie głównej.

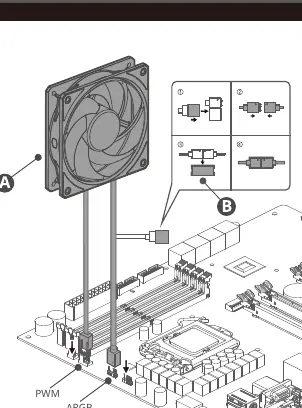

Mobius 120P ARGB / White Edition
Podłącz kabel PWM do złącza wentylatora na płycie głównej. Następnie podłącz kabel ARGB do odpowiedniego złącza na płycie głównej. Użyj dołączonego klipsa, aby zabezpieczyć połączenie kabli ARGB.

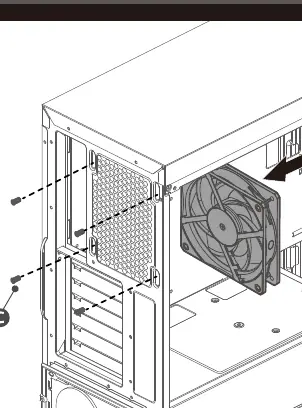

Montaż w obudowie
Umieść wentylator w wybranym miejscu w obudowie komputera. Użyj czterech dołączonych śrub, aby przykręcić wentylator do obudowy.
Informacje o producencie
Cooler Master
Praktyczna pomoc
Typowe problemy
Upewnij się, że kabel ARGB jest poprawnie podłączony do płyty głównej i zabezpieczony dołączonym klipsem.
Sprawdź, czy kabel PWM jest wpięty w odpowiednie złącze wentylatora na płycie głównej.
Przed użyciem
- Sprawdź zawartość opakowania (wentylator, śruby, klips ARGB)
- Zidentyfikuj wersję wentylatora (Black Edition lub ARGB)
- Przygotuj śrubokręt do montażu
