Instrukcja obsługi ściemniacza z czujnikiem Cooper 0-10V Dual Tech
Szybki przewodnik po instalacji i konfiguracji ściemniacza z czujnikiem Cooper 0-10V Dual Tech. Dowiedz się, jak podłączyć urządzenie, zrozumieć zasięg detekcji ruchu oraz skonfigurować funkcje automatycznego oświetlenia.
Spis treści
Najważniejsze informacje z instrukcji
Ściemniacz Cooper 0-10V Dual Tech to urządzenie typu 3-w-1, łączące funkcje przełącznika, czujnika obecności oraz ściemniacza 0-10V. Jest przeznaczone do montażu w standardowej puszce ściennej i wspiera oszczędność energii poprzez automatyczne sterowanie oświetleniem w oparciu o wykrywanie ruchu oraz poziom światła dziennego.
Opis urządzenia i funkcje
Urządzenie wykorzystuje podwójną technologię detekcji: pasywną podczerwień (PIR) oraz ultradźwięki. Posiada wbudowany fotokomórkę do sterowania oświetleniem w zależności od natężenia światła dziennego oraz regulowany czas opóźnienia wyłączenia.
- Wskaźniki LED: Czerwona dioda sygnalizuje detekcję PIR, zielona dioda sygnalizuje detekcję ultradźwiękową.
- Sterowanie: Posiada przycisk On/Off oraz suwak do regulacji jasności (Raise/Lower).
- Tryby pracy: Możliwość wyboru między trybem Auto ON/Auto OFF a Manual ON/Auto OFF.
Instalacja i podłączenie
Instalacja wymaga przewodu neutralnego. Urządzenie może być stosowane w układach jednobiegunowych (Single-pole) oraz w układach 3-drożnych (3-way). Podczas montażu należy upewnić się, że używane są przewody o odpowiednim przekroju (#16 AWG dla obciążenia i uziemienia, #18 AWG dla pozostałych).
Ustawienia i parametry pracy
Użytkownik może skonfigurować czas opóźnienia wyłączenia (Time delay): 15 sekund (tryb testowy), 5, 10, 15, 20 (domyślnie) lub 30 minut. Urządzenie obsługuje do 40 stateczników/sterowników 0-10V.
Zasięg detekcji
Czujnik zapewnia pole widzenia 180 stopni. Zasięg obejmuje 900 stóp kwadratowych dla ruchu głównego oraz 324 stopy kwadratowe dla ruchu drobnego. Skuteczność detekcji może różnić się w zależności od kształtu pomieszczenia i obecności przeszkód.

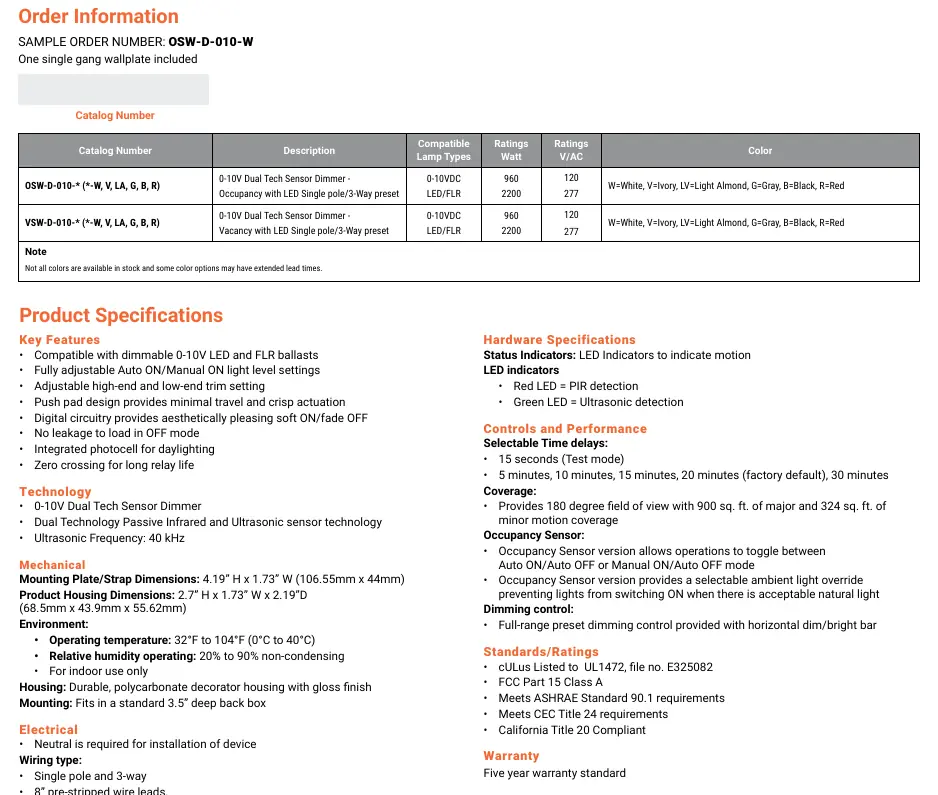

Dane techniczne
- Napięcie: 120/277VAC, 60Hz.
- Obciążenie: 8A (LED).
- Temperatura pracy: 0°C do 40°C.
- Wilgotność: 20% do 90% (bez kondensacji).
- Zgodność: ASHRAE 90.1, CEC Title 24, California Title 20.
Informacje o producencie
Cooper Lighting Solutions
Praktyczna pomoc
Typowe problemy
Sprawdź, czy czujnik nie jest w trybie Manual ON lub czy poziom światła dziennego nie jest wystarczający (funkcja ambient light override).
Zmień ustawienie czasu opóźnienia (Time delay) na dłuższą wartość (np. 20 lub 30 minut).
Przed użyciem
- Upewnij się, że w puszce ściennej dostępny jest przewód neutralny.
- Sprawdź, czy używane oprawy oświetleniowe są kompatybilne ze ściemnianiem 0-10V.
- Upewnij się, że puszka montażowa ma głębokość co najmniej 3.5 cala.
- Zweryfikuj, czy całkowity pobór prądu sterowników nie przekracza limitu 80mA.
Ilustracje i schematy
- Schemat połączeń pokazuje konieczność podłączenia przewodu neutralnego (biały) oraz uziemienia (zielony).
- Przewody fioletowy (Dim Positive) i szary (Dim Negative) służą do sterowania sygnałem ściemniania 0-10V.
Zgodność modelu
- Kompatybilny z oprawami LED i FLR z możliwością ściemniania 0-10V.
- Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
