Instrukcja obsługi wyświetlacza Copeland Site Supervisor 15.6-Inch

Szybki przewodnik po instalacji i konfiguracji wyświetlacza Copeland Site Supervisor 15.6-Inch. Dowiedz się, jak podłączyć urządzenie, skonfigurować sieć i uzyskać dostęp do interfejsu sterownika.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Wyświetlacz Copeland Site Supervisor 15.6-Inch (P/N 818-7241) służy jako zdalny interfejs użytkownika dla kontrolera Site Supervisor. Urządzenie łączy się z kontrolerem za pośrednictwem sieci Ethernet. Wyświetlacz umożliwia szybkie wykonywanie działań, takich jak sterowanie oświetleniem, zarządzanie etapami ogrzewania i chłodzenia, podgląd statusu oraz alarmów.

Ostrzeżenia dotyczące bezpieczeństwa:

  • Urządzenie nie może być używane jako urządzenie zabezpieczające.
  • W przypadku korzystania z zewnętrznego zasilacza należy odseparować zasilanie urządzenia od reszty urządzeń elektrycznych w panelu.
  • Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć wszystkie połączenia elektryczne.
  • Nie otwierać obudowy wyświetlacza ani tylnej pokrywy panelu, gdy urządzenie jest pod napięciem.
  • Przed podłączeniem należy sprawdzić, czy napięcie zasilania jest prawidłowe.
  • Chronić przed wodą i wilgocią; używać tylko w określonych limitach operacyjnych, aby uniknąć kondensacji.
  • Należy przestrzegać polaryzacji przewodów; błędne podłączenie może spowodować uszkodzenie urządzenia.

Opis urządzenia i połączenia

Wyświetlacz posiada szereg portów umożliwiających komunikację i rozszerzenia. Na obudowie znajdują się:

Rozmieszczenie portów i złączy w wyświetlaczu
Rozmieszczenie portów i złączy w wyświetlaczu
  • Porty USB (1, 3, 6)
  • Port LAN (2)
  • Gniazdo kart SD (4)
  • Złącze słuchawkowe (5)
  • Port Mini USB (7)
  • Złącze zasilania DC (8)
  • Włącznik ON/OFF (9)

Dane techniczne

  • Ekran: 15.6 cala
  • Rozdzielczość: 1920 x 1080
  • Procesor: Quad Core Cortex A9, 1.8GHz
  • Pamięć RAM: 2GB
  • Pamięć wewnętrzna: 16GB
  • System operacyjny: Android 6.0
  • Łączność: Wi-Fi 802.11b/g/n
  • Wymiary: 404 x 253 x 33.5 mm

Montaż

Urządzenie jest przystosowane do montażu ściennego w standardzie 75mm x 75mm. Należy upewnić się, że miejsce montażu zapewnia odpowiednią wentylację i jest chronione przed wilgocią.

Pierwsze uruchomienie i konfiguracja

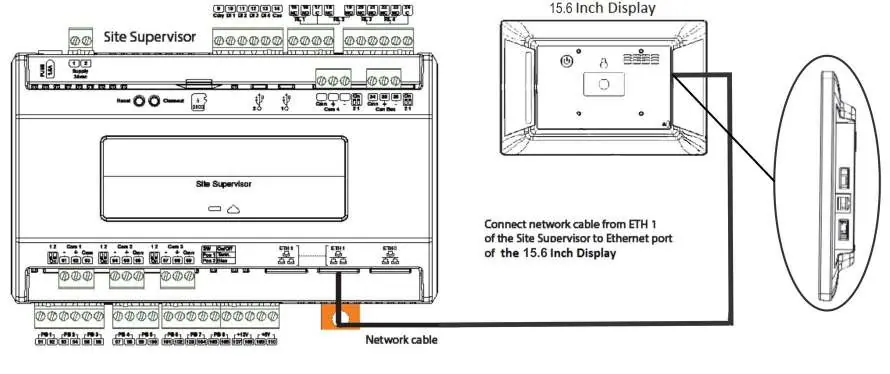

Schemat połączenia wyświetlacza z kontrolerem Site Supervisor
Schemat połączenia wyświetlacza z kontrolerem Site Supervisor
  1. Podłącz zasilanie do wyświetlacza.
  2. Podłącz kabel sieciowy do portu ETH1 w kontrolerze Site Supervisor, a drugi koniec do portu Ethernet w wyświetlaczu.
  3. Po połączeniu naciśnij ikonę menu, a następnie ikonę przeglądarki, aby uzyskać dostęp do interfejsu Site Supervisor.
  4. Jeśli jest to pierwsze uruchomienie, po uzyskaniu dostępu zostaniesz poproszony o zalogowanie. Domyślna nazwa użytkownika to "user", a hasło to "pass".
  5. Uwaga: Jeśli wersja oprogramowania Site Supervisor to 2.06 lub nowsza, po zalogowaniu zostaniesz poproszony o zmianę hasła.
  6. Po zmianie hasła przejdziesz do menu lokalizacji w kreatorze konfiguracji (Setup Wizard). Naciśnij strzałkę "Next" w prawym górnym rogu.
  7. Wprowadź nazwę witryny (Site Name) w parametrach konfiguracji ogólnej, aby zakończyć proces i zalogować się do systemu.

Praktyczna pomoc

Typowe problemy

Brak połączenia z kontrolerem Site Supervisor

Sprawdź, czy kabel sieciowy jest poprawnie wpięty do portu ETH1 w kontrolerze oraz do portu Ethernet w wyświetlaczu.

Nie można się zalogować do systemu

Użyj domyślnych danych logowania: użytkownik 'user', hasło 'pass'. Jeśli wersja oprogramowania to 2.06 lub wyższa, system wymusi zmianę hasła przy pierwszym logowaniu.

Ryzyko uszkodzenia urządzenia

Upewnij się, że zachowano właściwą polaryzację przewodów zasilających i nie otwierałeś obudowy pod napięciem.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami urządzenia.
  • Upewnij się, że urządzenie jest odłączone od zasilania przed przystąpieniem do montażu.
  • Przygotuj kabel sieciowy Ethernet do połączenia z kontrolerem.
  • Sprawdź, czy miejsce montażu jest suche i wolne od ryzyka kondensacji.

Parametry w praktyce

Standard montażu 75mm x 75mm
Wymagany rozstaw śrub dla uchwytu ściennego (VESA).

Ilustracje i schematy

  • Rysunek połączeń (Figure 1) identyfikuje wszystkie porty wejścia/wyjścia, w tym USB, LAN i zasilanie.
  • Schemat połączenia (Figure 3) pokazuje fizyczną ścieżkę kabla sieciowego między kontrolerem a wyświetlaczem.

Zgodność modelu

  • Wyświetlacz jest dedykowany do współpracy z kontrolerem Site Supervisor.
  • Wymagana jest sieć Ethernet do komunikacji między urządzeniami.
