Corsair Carbide Series 100R Silent Edition - Instrukcja instalacji
Kompletna instrukcja instalacji obudowy PC Corsair Carbide Series 100R Silent Edition. Dowiedz się, jak zamontować podzespoły, dyski, wentylatory oraz jak dbać o obudowę.
Spis treści

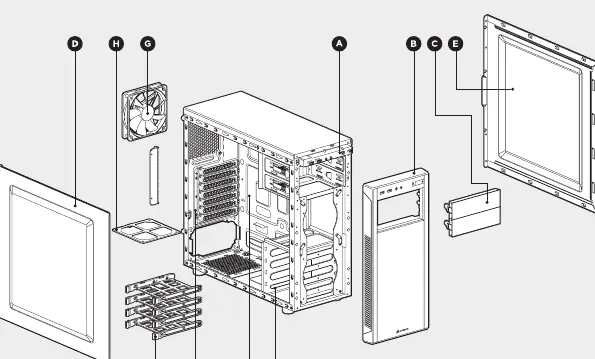

Opis produktu
Corsair Carbide Series 100R Silent Edition to obudowa typu mid-tower, zaprojektowana z myślą o profesjonalnym wyglądzie i wysokiej wydajności. Łączy elegancki, minimalistyczny design z funkcjonalnością, oferując beznarzędziowe opcje montażu, wsparcie dla dysków SSD oraz zoptymalizowany przepływ powietrza dla karty graficznej.
Dane techniczne
- Wymiary: 471mm (długość) x 200mm (szerokość) x 430mm (wysokość)
- Waga: 4.9kg
- Maksymalna długość karty graficznej: 414mm (górne sloty), 275mm (dolne sloty)
- Maksymalna wysokość chłodzenia CPU: 150mm
- Maksymalna długość zasilacza: 260mm
Uruchomienie i instalacja
Proces instalacji rozpoczyna się od zdjęcia paneli bocznych poprzez odkręcenie śrub radełkowanych. Następnie należy zainstalować osłonę I/O płyty głównej, umieścić płytę na wspornikach i przykręcić ją do tacy. Zasilacz montuje się na spodzie obudowy, wyrównując go z otworami montażowymi. Karty rozszerzeń PCI-e/PCI instaluje się po usunięciu odpowiednich zaślepek slotów.
Obsługa dysków i wentylatorów
Obudowa posiada cztery tace na dyski 3.5"/2.5". Dyski 3.5" montuje się beznarzędziowo poprzez rozszerzenie tacy, natomiast dyski 2.5" wymagają użycia śrub. Napędy optyczne (ODD) instaluje się w zatoce 5.25" do momentu kliknięcia zatrzasku. Dodatkowe wentylatory (120mm lub 140mm) można zamontować z przodu po zdjęciu przedniego panelu.
Konserwacja i usterki
Obudowa wyposażona jest w dolny filtr przeciwkurzowy dla zasilacza, który należy regularnie czyścić. W przypadku uszkodzenia obudowy lub awarii wentylatora, producent zaleca kontakt poprzez stronę support.corsair.com w celu uzyskania numeru RMA i wymiany części. Biegunowość złączy zasilania i resetu nie ma znaczenia, natomiast w przypadku złączy LED należy zachować właściwą polaryzację.
