CP electronics EBDHS-AD 1-10V Dimming PIR Presence/Absence Detector
Instrukcja instalacji i obsługi czujnika obecności/nieobecności PIR z funkcją ściemniania 1-10V, przeznaczonego do montażu sufitowego w wysokich pomieszczeniach.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
EBDHS-AD to zaawansowany czujnik obecności i nieobecności PIR, zaprojektowany specjalnie do montażu w wysokich pomieszczeniach (High Bay). Urządzenie oferuje funkcję analogowego ściemniania 1-10V, co pozwala na precyzyjne sterowanie oświetleniem w celu oszczędności energii. Czujnik jest przeznaczony do montażu wpuszczanego w sufit.
Bezpieczeństwo i instalacja
Instalacja urządzenia musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami elektrycznymi. Czujnik nie powinien być montowany w miejscach narażonych na bezpośrednie działanie promieni słonecznych, w pobliżu źródeł ciepła, wentylacji lub oświetlenia (minimalny odstęp 1m). Należy unikać montażu na niestabilnych lub wibrujących powierzchniach. Urządzenie wymaga otworu montażowego o średnicy 64mm.
Uruchomienie i obsługa
Czujnik domyślnie pracuje w trybie detekcji obecności. Aby przełączyć go w tryb detekcji nieobecności (półautomatyczny), należy w ciągu pierwszej minuty od włączenia zasilania nacisnąć zewnętrzny przycisk 5 razy. Dioda LED potwierdzi zmianę trybu. W trybie nieobecności wymagane jest podłączenie przycisku chwilowego (retractive switch) zgodnie ze schematem. Ustawienia takie jak czas podtrzymania, poziomy LUX czy czułość można również regulować za pomocą opcjonalnych pilotów UHS5 lub UNLCDHS.
Konfiguracja detekcji
Urządzenie posiada cztery znaczniki wyrównania na głowicy, które odpowiadają zewnętrznym czujnikom podczerwieni. Pozwalają one na precyzyjne ustawienie czujnika względem korytarzy lub alejek. W zestawie znajdują się dwie maski (przesłony), które można przyciąć, aby ograniczyć obszar detekcji lub zawęzić średnicę wykrywania ruchu, co jest szczególnie przydatne w wąskich przejściach.
Konserwacja i utylizacja
Urządzenie nie wymaga specjalnej konserwacji. W przypadku problemów z działaniem należy sprawdzić poprawność połączeń elektrycznych oraz czy czujnik nie jest zasłonięty. Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
Informacje o producencie
CP Electronics
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączeń elektrycznych i upewnij się, że czujnik nie jest zamontowany w pobliżu źródeł ciepła lub wentylacji.
Upewnij się, że czas podtrzymania (time-out) jest poprawnie ustawiony i w strefie detekcji nie ma źródeł ruchu lub ciepła.
Przed użyciem
- Sprawdź, czy zasilanie jest odłączone przed rozpoczęciem prac.
- Upewnij się, że otwór montażowy ma średnicę 64mm.
- Sprawdź, czy miejsce montażu jest wolne od wibracji.
- Upewnij się, że czujnik jest oddalony o min. 1m od źródeł ciepła i wentylacji.
- Przygotuj przycisk chwilowy, jeśli planujesz używać trybu nieobecności.
Parametry w praktyce
- Napięcie zasilania
- 230 VAC +/- 10%, 50Hz.
- Maksymalne obciążenie
- 10A dla różnych typów oświetlenia (LED, fluorescencyjne, żarowe).
- Czas podtrzymania
- Regulowany w zakresie od 10 sekund do 99 minut.
Ilustracje i schematy

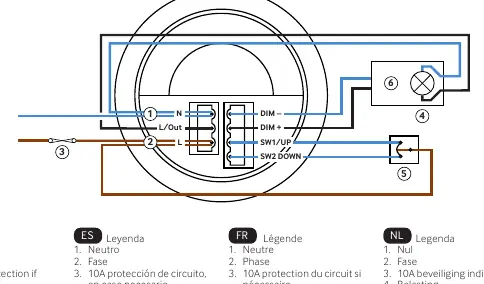

- Schemat pokazuje podłączenie zasilania (L, N) oraz wyjścia sterującego (L/Out) i sygnału ściemniania (DIM+, DIM-).
- W trybie nieobecności przycisk chwilowy musi być podłączony między odpowiednimi terminalami.
Zgodność modelu
- Kompatybilny z pilotami konfiguracyjnymi UHS5 oraz UNLCDHS.
- Możliwość montażu natynkowego przy użyciu akcesoriów DBB lub DBB-EXT.
- Dostępna obudowa IP65 (EBD-ENCIP1) dla trudniejszych warunków.
