Instrukcja montażu lampy sufitowej Crystorama 135-MK
Dowiedz się, jak poprawnie zamontować i podłączyć lampę sufitową Crystorama 135-MK. Instrukcja zawiera schemat montażu, instrukcje wieszania kryształów oraz ważne wskazówki dotyczące bezpieczeństwa elektrycznego.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie elektryczne. Wszystkie elementy elektryczne powinny być instalowane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Lampa posiada klasę odporności na wilgoć (Damp rated).
Instrukcja montażu

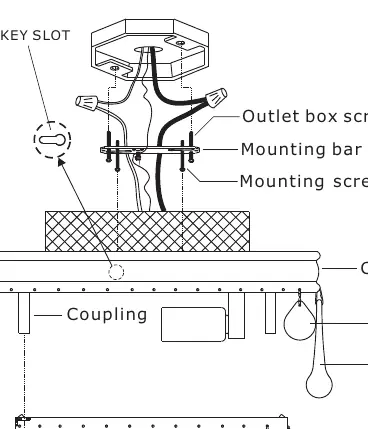

- Wkręć śruby montażowe w odpowiednie otwory w listwie montażowej. Przymocuj listwę do puszki elektrycznej za pomocą śrub.
- Podłącz przewody lampy do przewodów zasilających w puszce elektrycznej.
- Podnieś czaszę lampy (ceiling pan), tak aby śruby montażowe przeszły przez otwory typu "key slot". Obróć czaszę zgodnie z ruchem wskazówek zegara, aż śruby znajdą się w wąskiej części otworów, a następnie dokręć je śrubokrętem.
- Zainstaluj żarówki (brak w zestawie) w oprawkach.
- Przymocuj dolny kosz do czaszy lampy za pomocą finialu.

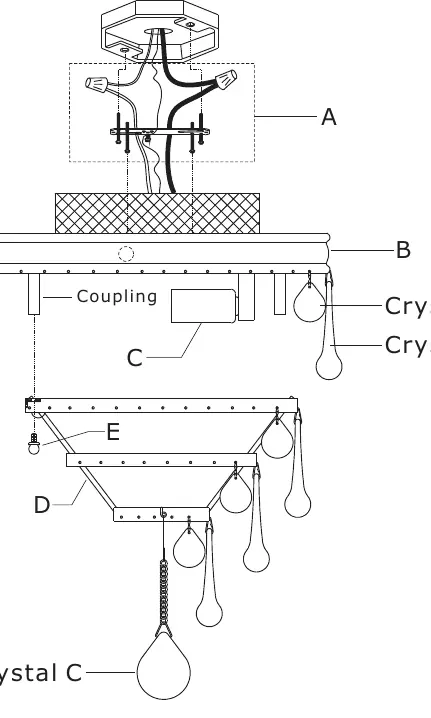

Wieszanie kryształów
Kryształy należy zawiesić na pierścieniach czaszy oraz dolnego kosza, naprzemiennie stosując elementy typu A i B. Na samym dole dolnego kosza należy zawiesić element C (kula z łańcuszkiem).
Dane techniczne
- Typ żarówek: 3x Candelabra Base
- Moc: 40W zalecane, 60W maksymalnie
- Zalecenie: Stosuj żarówki LED dla wydłużenia żywotności
Praktyczna pomoc
Typowe problemy
Sprawdź, czy żarówki są poprawnie wkręcone w oprawki oraz czy zasilanie w puszce elektrycznej jest włączone.
Upewnij się, że śruby montażowe przechodzą przez otwory typu 'key slot' i obróć czaszę zgodnie z ruchem wskazówek zegara, aby zablokować ją w wąskiej części otworu.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Upewnij się, że posiadasz 3 żarówki z gwintem Candelabra.
- Sprawdź, czy posiadasz wszystkie elementy montażowe (śruby, listwa montażowa).
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
