Instrukcja montażu żyrandola Crystorama 2266-AG Jennings
Kompletny przewodnik montażu żyrandola Crystorama 2266-AG Jennings. Instrukcja zawiera kroki instalacji, wymagania dotyczące żarówek, specyfikację techniczną oraz listę części.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Żyrandol Crystorama 2266-AG wymaga montażu przez wykwalifikowanego elektryka. Wymaga 5 żarówek z gwintem Medium Base (max 100W każda). Jest przeznaczony wyłącznie do suchych pomieszczeń. str. 1
Najważniejsze czynności
- Montaż mechaniczny i elektryczny str. 1
Pierwsze uruchomienie
- Wkręcenie żarówek str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 5x Medium Base | Typ i liczba żarówek | str. 1 |
| Moc żarówek | 60W (rec) / 100W (max) | Zalecana i maksymalna moc żarówki | str. 1 |
| Klasa szczelności | Dry rated | Przeznaczenie do suchych pomieszczeń | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i specyfikacja str. 1

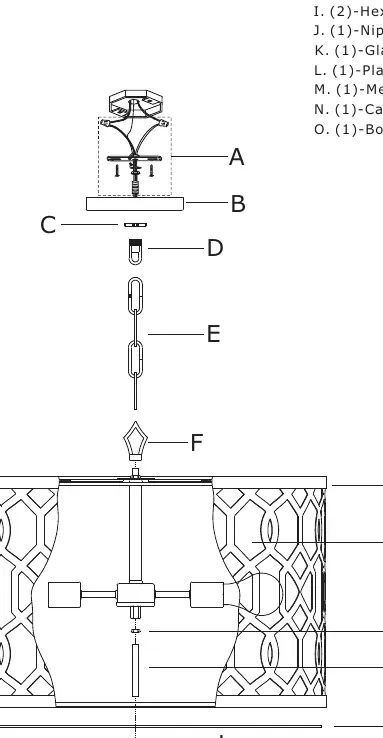

- Lista części str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Żyrandol Crystorama 2266-AG Jennings jest przeznaczony do montażu wewnątrz pomieszczeń (oznaczenie Dry rated). Wszystkie prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami i National Electric Code.
Wymagania dotyczące żarówek
- Liczba żarówek: 5
- Typ gwintu: Medium Base
- Zalecana moc: 60 W
- Maksymalna moc: 100 W
- Zaleca się stosowanie żarówek LED dla dłuższego użytkowania.

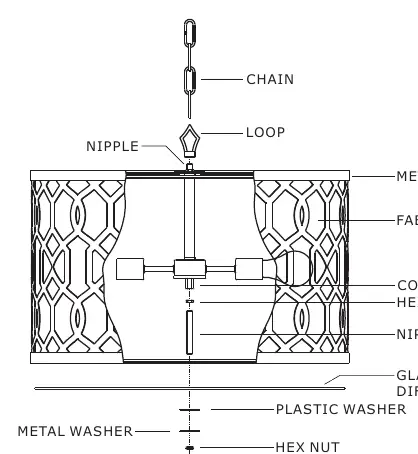

Instrukcja montażu
- Przełóż pętlę (loop) przez przewód i wkręć ją w złączkę (nipple) znajdującą się na górze metalowej ramy.
- Określ preferowaną wysokość zawieszenia i dostosuj długość łańcucha.
- Podłącz przewody żyrandola do przewodów zasilających w puszce przyłączeniowej.
- Zamontuj żyrandol do puszki przyłączeniowej.
- Zainstaluj żarówki (brak w zestawie) w oprawkach.
- Wkręć złączkę (nipple) w sprzęgło (coupling) i wyreguluj jej długość tak, aby pasowała do szklanego klosza. Dokręć nakrętką sześciokątną.
- Nasunąć szklany dyfuzor, podkładkę plastikową i podkładkę metalową na złączkę, a następnie zabezpieczyć nakrętką sześciokątną.
- Nasunąć osłonę (cap) na złączkę i zabezpieczyć końcówką (bottom finial).
Bezpieczeństwo
Przed przystąpieniem do prac należy wyłączyć zasilanie elektryczne. Produkt zawiera ołów, który zgodnie z prawem stanu Kalifornia może powodować raka i wady wrodzone; należy unikać kontaktu i myć ręce po instalacji.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy nakrętki sześciokątne są poprawnie dokręcone na złączce (nipple) i czy podkładki są we właściwej kolejności.
Upewnij się, że przewody są poprawnie podłączone w puszce przyłączeniowej oraz że żarówki są wkręcone do końca.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Upewnij się, że posiadasz 5 żarówek z gwintem Medium Base.
- Sprawdź, czy miejsce montażu jest suche (produkt nie jest wodoodporny).
- Upewnij się, że masz pomocnika do przytrzymania żyrandola podczas montażu.
