Instrukcja montażu żyrandola Crystorama 2266-PN Jennings

Pobierz instrukcję montażu żyrandola Crystorama 2266-PN Jennings. Dowiedz się, jak bezpiecznie zainstalować lampę, dobrać żarówki i zamontować klosz.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Żyrandol Crystorama 2266-PN wymaga montażu przez wykwalifikowanego elektryka. Należy użyć 5 żarówek z gwintem średnim (Medium Base), o mocy maksymalnej 100W każda (zalecane 60W). str. 1

Najważniejsze czynności

Montaż żyrandola str. 1

Problemy i rozwiązania

Lampa nie świeci

Sprawdź zasilanie i poprawność montażu żarówek.

str. 1

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Typ żarówki	5x Medium Base	Standardowy gwint E26	str. 1
Moc żarówki	60W (zalecane), 100W (maks.)	Maksymalna moc na gniazdo	str. 1

Gdzie szukać w PDF

Instrukcja montażu str. 1
Lista części str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Najważniejsze informacje

Instrukcja dotyczy montażu żyrandola Crystorama 2266-PN. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Montaż powinien zostać przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Produkt jest przeznaczony wyłącznie do użytku w suchych pomieszczeniach (Dry rated).

Instrukcja montażu

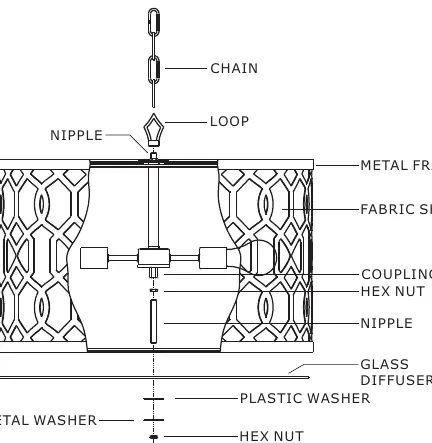

Przełóż pętlę przez przewód i wkręć ją na złączkę (nipple) znajdującą się na górze metalowej ramy.
Określ pożądaną wysokość zawieszenia i dostosuj długość łańcucha.
Podłącz przewody żyrandola do przewodów zasilających w puszce przyłączeniowej.
Zamontuj żyrandol do puszki przyłączeniowej.
Wkręć żarówki (brak w zestawie) do oprawek.
Wkręć złączkę (nipple) na sprzęgło i dostosuj jej długość, aby pasowała do klosza. Dokręć nakrętką sześciokątną.
Nasunąć szklany dyfuzor, podkładkę plastikową i podkładkę metalową na złączkę, a następnie zabezpieczyć nakrętką sześciokątną.
Nasunąć osłonę (cap) na złączkę i zabezpieczyć dolną końcówką (finial).

Dane techniczne

Typ żarówek: 5x Medium Base (standardowy gwint E26).
Moc: 60W zalecane, 100W maksymalnie na żarówkę.
Zalecenie: Stosować żarówki LED dla wydłużonej żywotności.

Praktyczna pomoc

Typowe problemy

Lampa nie świeci

Sprawdź, czy żarówki są poprawnie wkręcone i czy zasilanie w skrzynce bezpieczników jest włączone.

Klosz jest niestabilny

Upewnij się, że nakrętka sześciokątna (hex nut) pod kloszem jest mocno dokręcona.

Przed użyciem

Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
Upewnij się, że posiadasz 5 żarówek z gwintem średnim (Medium Base).
Sprawdź, czy wszystkie części z listy są w zestawie.
Zatrudnij wykwalifikowanego elektryka do montażu.
