Instrukcja obsługi ładowarki akumulatorów CTEK XS 0.8
Szybki przewodnik po instrukcji obsługi ładowarki CTEK XS 0.8. Dowiedz się, jak bezpiecznie ładować akumulatory 12V, zrozum etapy procesu ładowania i sprawdź dane techniczne urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

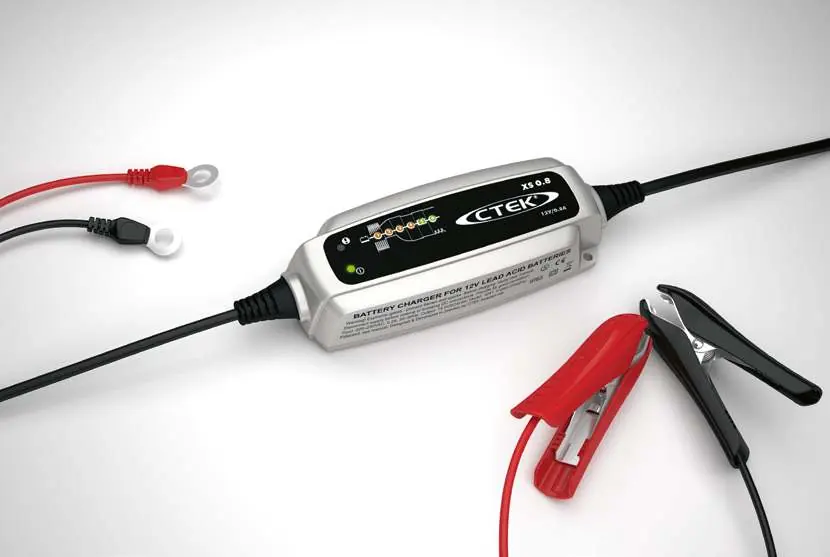

Ładowarka CTEK XS 0.8 to kompaktowe urządzenie przeznaczone do ładowania akumulatorów kwasowo-ołowiowych 12V. Proces ładowania jest w pełni automatyczny i składa się z 6 faz, co zapewnia optymalną wydajność i żywotność akumulatora. Urządzenie jest odporne na zachlapania i pył (klasa IP65) oraz bezpieczne dla elektroniki pojazdu.
Instrukcja obsługi
- Podłącz ładowarkę do akumulatora za pomocą dołączonych zacisków lub oczek.
- Podłącz wtyczkę ładowarki do gniazdka sieciowego.
- Po podłączeniu zaświecą się odpowiednie kontrolki sygnalizujące pracę urządzenia.
Etapy procesu ładowania
- Faza 1: Desulfacja – Impulsy napięcia usuwają siarczany z płyt ołowiowych, przywracając pojemność akumulatora.
- Faza 2: Masa – Ładowanie maksymalnym prądem do 80% pojemności.
- Faza 3: Absorpcja – Ładowanie malejącym prądem do 100% pojemności.
- Faza 4: Analiza – Sprawdzenie, czy akumulator utrzymuje ładunek.
- Faza 5: Flotacja – Utrzymywanie napięcia na maksymalnym poziomie.
- Faza 6: Ładowanie pulsacyjne – Utrzymywanie akumulatora w stanie pełnego naładowania (95-100%).
Dane techniczne
- Napięcie ładowania: 14.4V
- Prąd ładowania: Max 0.8A
- Typ akumulatora: Kwasowo-ołowiowe 12V
- Pojemność akumulatora: 1.2–32Ah (do 100Ah przy ładowaniu konserwacyjnym)
- Klasa izolacji: IP65
Bezpieczeństwo
Urządzenie jest zaprojektowane tak, aby nie uszkodzić elektroniki pojazdu. Posiada zabezpieczenia przed iskrzeniem, odwrotną polaryzacją oraz zwarciem.
Praktyczna pomoc
Typowe problemy
Sprawdź połączenie zacisków z akumulatorem oraz wtyczki z gniazdkiem sieciowym.
Ładowarka posiada zabezpieczenia przed odwrotną polaryzacją i zwarciem; upewnij się, że zaciski są podłączone do odpowiednich biegunów.
Przed użyciem
- Sprawdź, czy akumulator jest typu kwasowo-ołowiowego 12V.
- Upewnij się, że pojemność akumulatora mieści się w zakresie 1.2-32Ah (do 100Ah dla podtrzymania).
- Podłącz zaciski lub oczka do akumulatora przed włożeniem wtyczki do gniazdka.
