Instrukcja obsługi switcha PoE+ Cudy GS 1020PS2
Szybki przewodnik po switchu PoE+ Cudy GS 1020PS2. Dowiedz się, jak korzystać z trybów pracy (VLAN, Default, Extend), interpretować diody LED oraz jakie są parametry techniczne urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Cudy GS 1020PS2 to 16-portowy gigabitowy switch PoE+ wyposażony w 2 dodatkowe porty SFP. Urządzenie wspiera standardy IEEE 802.3af/at (do 30W na port) oraz oferuje trzy tryby pracy przełącznika, które pozwalają na elastyczne zarządzanie siecią i zasięgiem transmisji.
Tryby pracy
- Default: Tryb standardowy, wszystkie porty mogą się ze sobą komunikować, maksymalny zasięg wynosi 100 metrów.
- VLAN: Tryb izolacji portów. Porty PoE (1-16) nie komunikują się ze sobą, a jedynie z portami uplink.
- Extend: Tryb rozszerzonego zasięgu dla portów 9-16. Zasięg transmisji danych i zasilania PoE zostaje zwiększony do 250 metrów przy ograniczeniu prędkości do 10 Mbps.
Wskaźniki LED
- PWR: Świeci, gdy urządzenie jest zasilane.
- 1-18 ACT (Link&Data): Świeci przy nawiązanym połączeniu, miga podczas transmisji danych, wyłączony przy braku połączenia.
- 1-18 1000M (Link): Świeci przy połączeniu 1000 Mbps, wyłączony przy 10/100 Mbps.
Instalacja i środowisko pracy
Urządzenie jest przystosowane do montażu w szafie rack 19 cali (1U). Należy zapewnić odpowiednie warunki pracy: temperaturę od -10 do 50 stopni Celsjusza oraz wilgotność 10-90% (bez kondensacji).
Dane techniczne
- Zasilanie: AC 100-240V, 50/60Hz.
- Przepustowość: 36 Gbps.
- Bufor pakietów: 4 Mb.
- Tablica adresów MAC: 8K.
- Obsługa Jumbo Frame: 9.6 Kbytes.
Informacje o producencie
Cudy
Praktyczna pomoc
Typowe problemy
W trybie Extend prędkość transmisji jest ograniczona do 10 Mbps. Upewnij się, że urządzenia końcowe obsługują tę prędkość.
Sprawdź, czy urządzenie jest poprawnie podłączone do zasilania (dioda PWR) oraz czy standard PoE urządzenia końcowego jest zgodny z IEEE 802.3af/at.
Sprawdź stan diod ACT. Jeśli dioda nie świeci, sprawdź kabel sieciowy (wymagany Cat5 lub wyższy dla 1000Base-TX).
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 100-240V AC.
- Upewnij się, że używasz odpowiedniego okablowania (Cat5 lub wyższy dla gigabitowych prędkości).

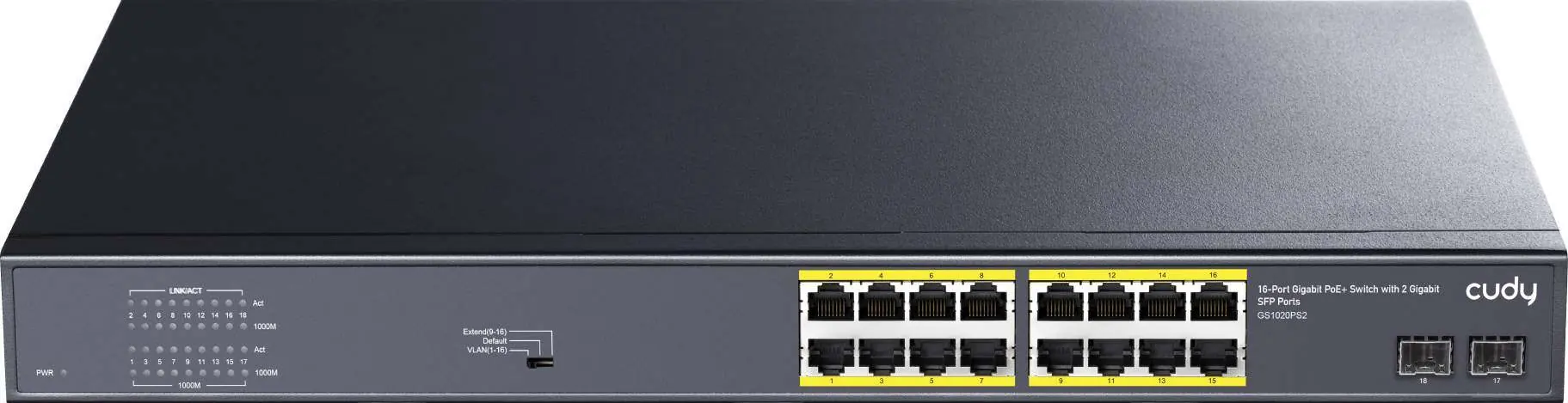

- Wybierz odpowiedni tryb pracy przełącznikiem na panelu przednim (VLAN, Default, Extend).
- Zapewnij odpowiednią wentylację w szafie rack, aby utrzymać temperaturę poniżej 50 stopni Celsjusza.
