Instrukcja montażu haka holowniczego CURT Class 2 do Subaru Forester

Opis produktu i przeznaczenie

Hak holowniczy CURT Class 2 z odbiornikiem 1-1/4 cala został zaprojektowany specjalnie dla pojazdów Subaru Forester produkowanych od 2019 roku. Produkt ten umożliwia bezpieczne holowanie przyczep o masie do 3500 funtów (ok. 1587 kg) oraz obciążeniu pionowym kuli do 350 funtów (ok. 158 kg). Przed przystąpieniem do montażu należy upewnić się, że parametry haka są zgodne z zaleceniami producenta pojazdu, których nigdy nie należy przekraczać.

Wymagane narzędzia i przygotowanie

Instalacja haka jest oceniana jako umiarkowanie trudna i może wymagać pomocy drugiej osoby. Do poprawnego montażu niezbędne są następujące narzędzia: szlifierka lub wiertarka, klucz z grzechotką, nasadki 10 mm i 3/4 cala, przedłużka 6 cali, śrubokręt, klucz dynamometryczny oraz podstawki pod samochód. Podczas pracy należy bezwzględnie stosować okulary ochronne.

Kroki montażowe

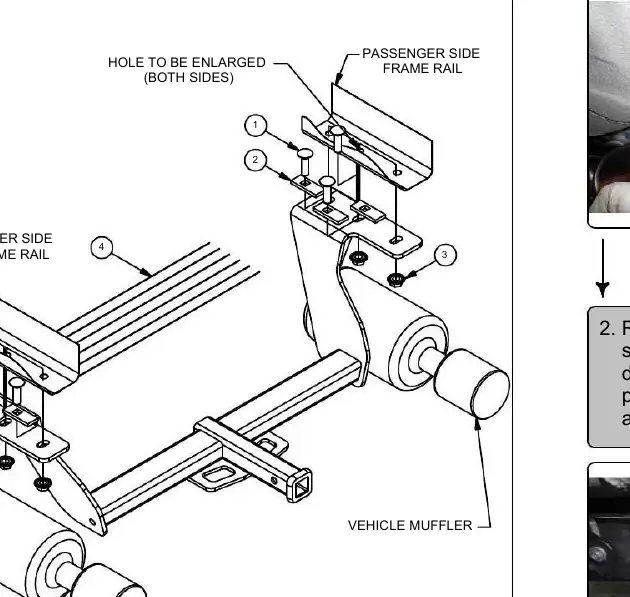

Proces instalacji rozpoczyna się od demontażu wieszaków układu wydechowego oraz osłon termicznych i paneli podwozia. W przypadku pojazdów z podwójnym wydechem konieczne jest zabezpieczenie obu tłumików. Następnie należy usunąć zaślepki otworów montażowych w podłużnicach ramy. Kluczowym etapem jest powiększenie środkowych otworów montażowych do średnicy około 1 1/8 cala, co pozwoli na wprowadzenie elementów montażowych do wnętrza ramy.

Wykorzystując technikę przeciągania drutu (fishwiring), należy umieścić śruby zamkowe oraz podkładki dystansowe w otworach ramy. Po przygotowaniu punktów mocowania, hak należy unieść na miejsce i przykręcić za pomocą dostarczonego osprzętu. Wszystkie śruby 1/2 cala muszą zostać dokręcone z momentem obrotowym 110 ft-lbs (ok. 149 Nm). Na koniec należy ponownie zamontować osłony podwozia oraz wieszaki układu wydechowego.

Bezpieczeństwo i konserwacja

Regularna kontrola stanu technicznego haka jest niezbędna dla zapewnienia bezpieczeństwa. Użytkownik powinien okresowo sprawdzać, czy wszystkie elementy złączne są odpowiednio dokręcone, a struktura haka nie wykazuje oznak uszkodzeń. Wszelkie modyfikacje, niewłaściwe użytkowanie lub nieprawidłowy montaż powodują utratę gwarancji producenta. Produkt jest zgodny z normami bezpieczeństwa V.E.S.C. Regulation V-5 oraz SAE J684.
