Instrukcja obsługi prasy ręcznej DAKE 1-1/2, 1-1/2B i 1-3/4
Szybki przewodnik po obsłudze i konserwacji pras ręcznych DAKE serii 1-1/2, 1-1/2B oraz 1-3/4. Zawiera specyfikacje techniczne, zasady bezpieczeństwa oraz listę części zamiennych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy pras ręcznych DAKE modeli 1-1/2, 1-1/2B oraz 1-3/4. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej eksploatacji, konserwacji oraz szczegółowe wykazy części zamiennych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, aby uniknąć poważnych obrażeń ciała.
Bezpieczeństwo
- Urządzenie jest przeznaczone do obsługi przez jedną osobę.
- Operator musi zachować ostrożność podczas ruchu suwaka prasy, dbając o bezpieczeństwo własne oraz osób postronnych.
- Zabrania się zwiększania przełożenia prasy poprzez stosowanie dłuższej dźwigni lub nakładanie rur na uchwyt.
- Nigdy nie należy uderzać młotkiem w górną część suwaka.
- Należy utrzymywać etykiety ostrzegawcze w dobrym stanie i wymieniać je w razie uszkodzenia.
Obsługa
Prasa wyposażona jest w dwa główne elementy sterujące:
- Koło ręczne: Służy do podnoszenia lub opuszczania suwaka do i od przedmiotu obrabianego bez wywierania nacisku.
- Dźwignia: Służy do opuszczania suwaka w celu wywarcia siły na przedmiot obrabiany.

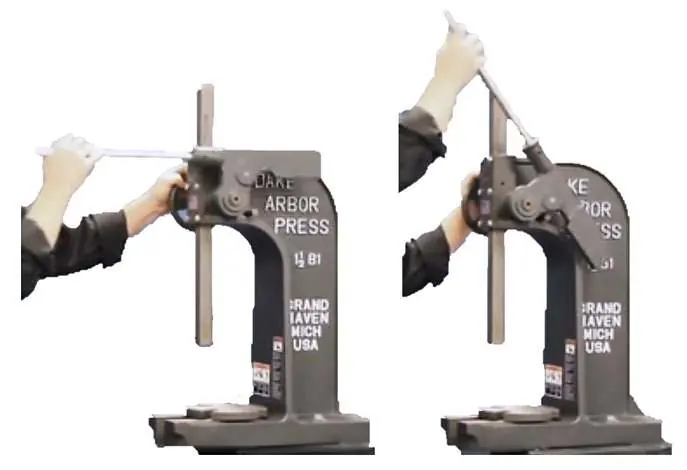

Uwaga: Nigdy nie należy ciągnąć dźwigni prasy poza pozycję poziomą. Należy ją cofnąć do góry tak daleko, jak to możliwe, przed ponownym ruchem w dół. Zapewnia to pełne zazębienie zapadki z zębami koła zębatego, co zapobiega uszkodzeniom i poślizgom.
Konserwacja i smarowanie
- Wszystkie ruchome części prasy powinny być regularnie smarowane dla zapewnienia płynnej pracy.
- Powierzchnię suwaka należy pokrywać cienką warstwą oleju, aby zapobiec korozji.
Dane techniczne
Modele 1-1/2, 1-1/2B i 1-3/4 charakteryzują się udźwigiem 3 ton oraz przełożeniem 48:1. Szczegółowe wymiary podstawy, wysokość oraz waga różnią się w zależności od modelu i są zestawione w tabeli specyfikacji wewnątrz dokumentu.
Kontakt serwisowy
W przypadku pytań lub zamówień części prosimy o kontakt z Dake Corporation pod numerem telefonu 800.937.3253 lub adresem e-mail [email protected]. Więcej informacji dostępnych jest na stronie www.dakecorp.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Dake Corporation
Praktyczna pomoc
Typowe problemy
Uszkodzenie zębów koła zębatego lub poślizg
Nie ciągnij dźwigni poza pozycję poziomą. Zawsze wracaj dźwignią do góry przed kolejnym ruchem w dół, aby zapewnić pełne zazębienie zapadki.
Korozja suwaka
Utrzymuj cienką warstwę oleju na całej powierzchni suwaka.
Przed użyciem
- Upewnij się, że prasa jest bezpiecznie zakotwiczona do podłoża, aby zapobiec przewróceniu.
- Sprawdź stan wszystkich etykiet ostrzegawczych.
- Upewnij się, że obszar roboczy jest czysty i bezpieczny.
- Załóż okulary ochronne.
- Sprawdź, czy wszystkie ruchome części są odpowiednio naoliwione.
Parametry w praktyce
- Udźwig (Capacity)
- Maksymalna siła nacisku prasy wynosi 3 tony dla wszystkich wymienionych modeli.
- Przełożenie (Leverage ratio)
- Stosunek siły wejściowej do wyjściowej wynosi 48:1.
- Gardziel (Throat)
- Odległość od osi suwaka do ramy, określająca maksymalny zasięg dla obrabianego elementu (7 cali).
Ilustracje i schematy

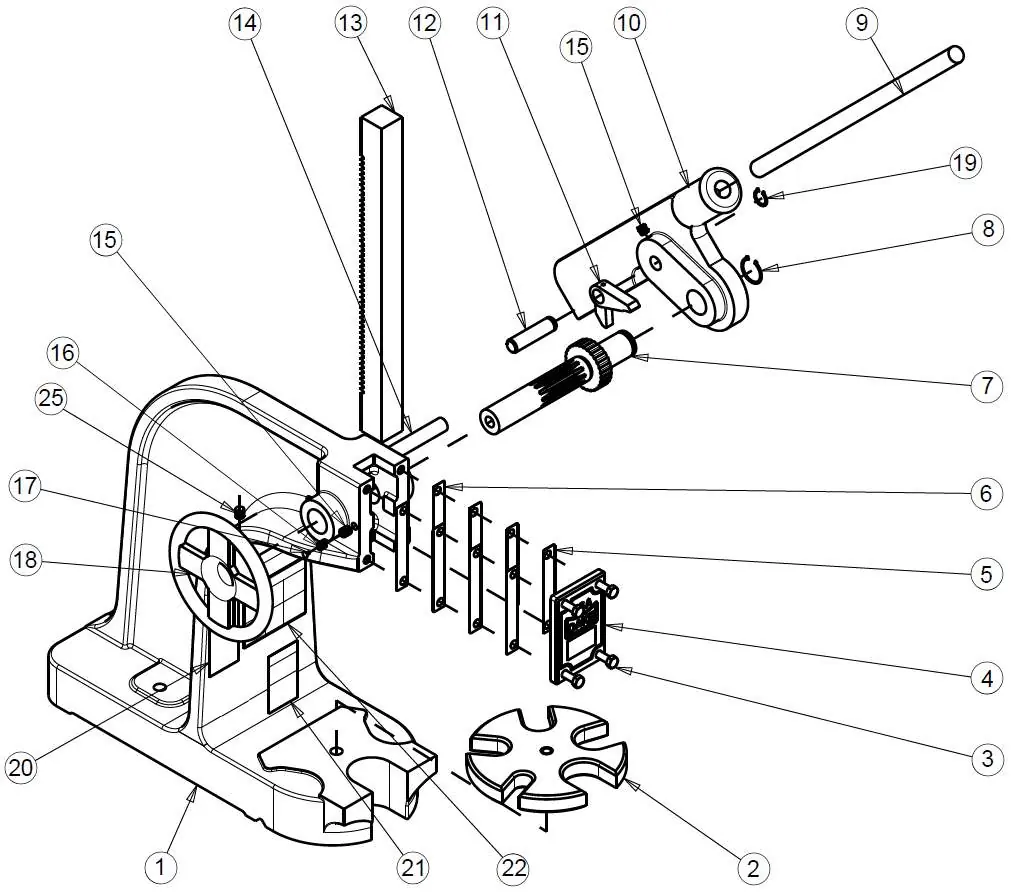

- Schemat rozstrzelony (Exploded View) przedstawia wszystkie elementy prasy, w tym suwak, koło ręczne, dźwignię i płytę stołu.
- Modele 1-1/2B wymagają specjalnej płyty stołu z 4 kieszeniami.
- Modele 1-3/4 posiadają dodatkowe elementy montażowe (śruby maszynowe i wkręty z łbem gniazdowym).
Zgodność modelu
- Części zamienne są dostępne bezpośrednio w Dake lub u dystrybutorów.
- Przy zamawianiu części należy podać numer części, nazwę oraz numer modelu prasy.
