Instrukcja obsługi konwertera DALI 0-10V DALI Type 5
Szybki przewodnik po instalacji i konfiguracji konwertera DALI 0-10V. Dowiedz się, jak podłączyć zasilanie, sterować oświetleniem, ustawić krzywe ściemniania i zarządzać przekaźnikiem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

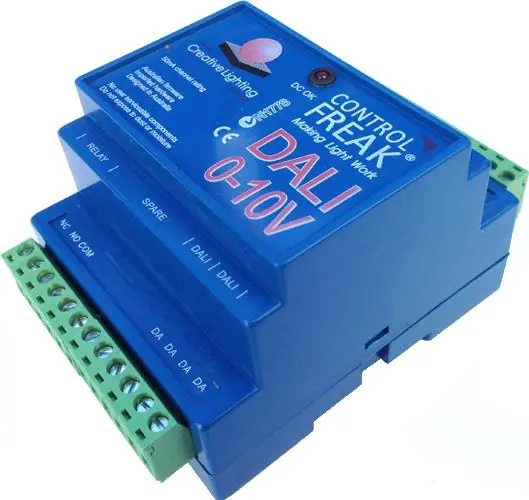

Konwerter DALI 0-10V (DALI Type 5) służy do sterowania urządzeniami 0-10V za pomocą protokołu DALI. Urządzenie jest montowane na szynie DIN i obsługuje standardowe polecenia DALI, takie jak adresowanie, grupy i sceny. Konwerter automatycznie wykrywa, czy urządzenie wymaga zasilania (source) czy pobiera prąd (sink), z maksymalnym obciążeniem 50mA.
Opis urządzenia
Urządzenie posiada obudowę 4-polową DIN z materiału UL94V0 oraz zdejmowane 12-stykowe złącza ułatwiające okablowanie. Znamionowe napięcie pracy złączy wynosi 250VAC.
Zasilanie
Konwerter wymaga zasilania 24VDC (>100mA). Złącza wejściowe DC IN nie są wrażliwe na polaryzację. Obecność zasilania jest sygnalizowana przez diodę LED DC OK.
Podłączenie 0-10V
W przeciwieństwie do linii DALI, połączenie 0-10V jest wrażliwe na polaryzację. Urządzenie posiada wbudowany przekaźnik, który może odłączać zasilanie od sterowników 0-10V, jeśli nie potrafią one całkowicie wygasić światła. Dostępne są styki NO (normalnie otwarte) oraz NC (normalnie zamknięte).
Podłączenie DALI
Linia DALI nie jest wrażliwa na polaryzację. Wymagany jest przewód o przekroju co najmniej 1mm kwadratowy, a spadek napięcia na linii nie powinien przekraczać 2VDC. Konwerter zachowuje się w systemie jak pojedyncza oprawa oświetleniowa DALI.
Konfiguracja i tryby pracy
Urządzenie obsługuje liniowe i logarytmiczne krzywe ściemniania (domyślnie liniowa). Możliwe jest ustawienie trybu 1-10V oraz zdefiniowanie fizycznego minimum wyjścia. Wszystkie zaawansowane ustawienia realizowane są za pomocą poleceń DALI Type 5 (np. komenda 229 dla krzywej, 224/225 dla zakresu napięcia).
Dane techniczne
- Zasilanie: 24VDC (>100mA)
- Wyjście 0-10V: 50mA max (obsługa 25-50 urządzeń)
- Zakres wyjściowy: 70mV do 9.48V
- Przekaźnik: SPDT, 16A przy 250VAC (NO)
Praktyczna pomoc
Typowe problemy
Urządzenie 0-10V nie wygasza się całkowicie
Skorzystaj z wbudowanego przekaźnika (styk NO), aby fizycznie odciąć zasilanie od sterownika po otrzymaniu komendy OFF przez DALI.
Brak reakcji na komendy Type 5
Przed wysłaniem komendy Type 5 należy zawsze wysłać komendę 'Enable Device Type 5'. Komenda musi zostać powtórzona w ciągu 100ms.
Przed użyciem
- Upewnij się, że zasilacz 24VDC spełnia wymagania (>100mA).
- Sprawdź polaryzację połączenia 0-10V (jest wrażliwe na polaryzację).
- Upewnij się, że przewody DALI mają przekrój min. 1mm kwadratowy.
- Zweryfikuj, czy sterownik 0-10V wymaga odcięcia zasilania przekaźnikiem.
Parametry w praktyce
- SPDT (Przekaźnik)
- Typ przekaźnika z jednym stykiem przełącznym (NO/NC) do sterowania zasilaniem opraw.

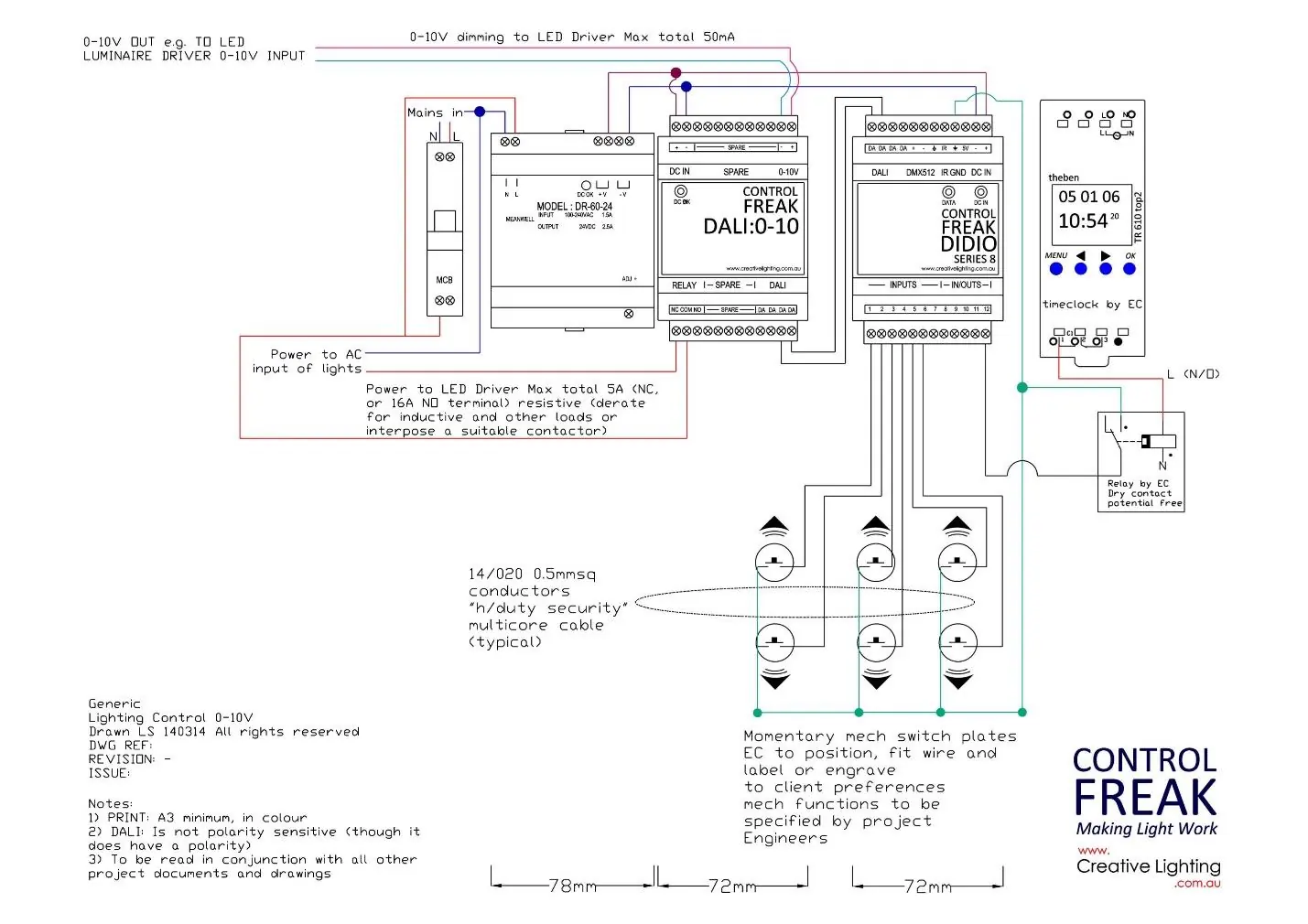

Ilustracje i schematy

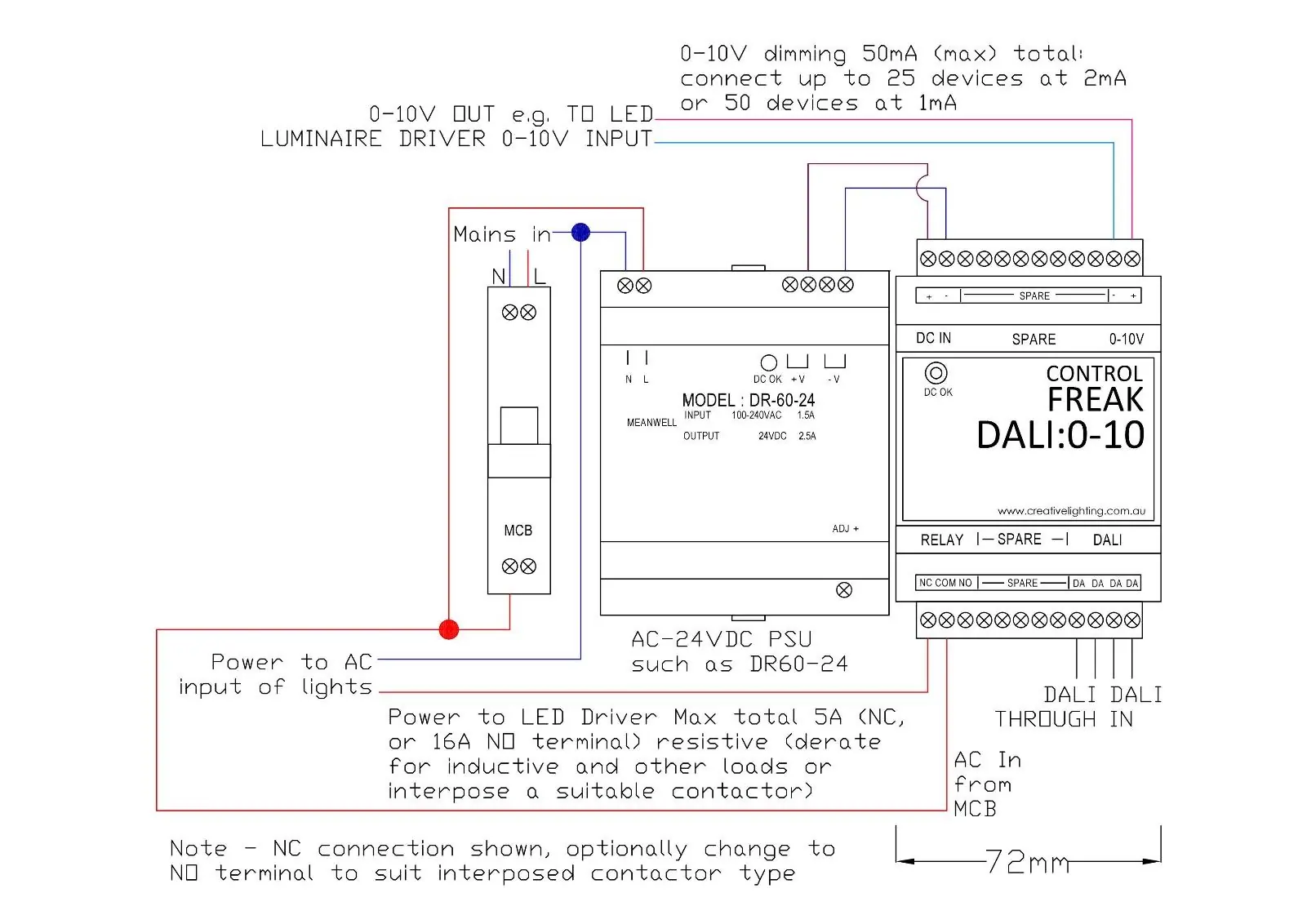

- Schemat pokazuje podłączenie zasilania 24VDC do zacisków DC IN.
- Przedstawiono sposób wpięcia przekaźnika w obwód zasilania sterownika LED.
- Zilustrowano połączenie magistrali DALI do zacisków DALI.
Zgodność modelu
- Urządzenie jest zgodne z DALI w wersji 2.
- Współpracuje ze wszystkimi standardowymi komendami DALI (broadcast, grupy, sceny).
- Wymaga zasilacza 24VDC zgodnego z lokalnymi przepisami.
