DALI+Push+Phase Cut+0/1-10V LED Dimmer

Opis produktu

DALI+Push+Phase Cut+0/1-10V LED Dimmer to zaawansowany ściemniacz wielofunkcyjny 4 w 1, zaprojektowany do współpracy z różnymi systemami sterowania oświetleniem. Urządzenie jest w pełni zgodne ze standardami IEC 62386-101, 102 oraz 207 (DALI-2, DT6). Dzięki wbudowanemu przełącznikowi DIP użytkownik może łatwo wybrać preferowany interfejs sterowania.

Dane techniczne

• Napięcie wejściowe: 12-36V DC
• Prąd wyjściowy: 1x20A
• Moc wyjściowa: 1x(240-720)W
• Zakres ściemniania: 0.1%-100%
• Temperatura pracy: -20°C do +50°C
• Klasa szczelności: IP20
• Wymiary: 170x53.4x28mm

Bezpieczeństwo

Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie. Nie wolno zmieniać ustawień przełącznika DIP, gdy urządzenie jest pod napięciem. Należy unikać narażania urządzenia na wilgoć. Upewnij się, że przekrój przewodów (0.5-2.5mm²) jest odpowiedni dla obciążenia prądowego.

Uruchomienie i obsługa

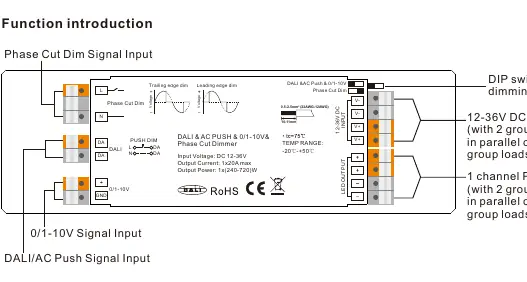

Przed podłączeniem przewodów należy ustawić odpowiedni tryb pracy za pomocą przełącznika DIP. Dostępne są cztery tryby: DALI, AC Push, 0/1-10V oraz Phase Cut. Różne interfejsy nie mogą być używane jednocześnie. W przypadku wyboru trybu DALI, adres urządzenia jest przypisywany automatycznie przez kontroler nadrzędny DALI.

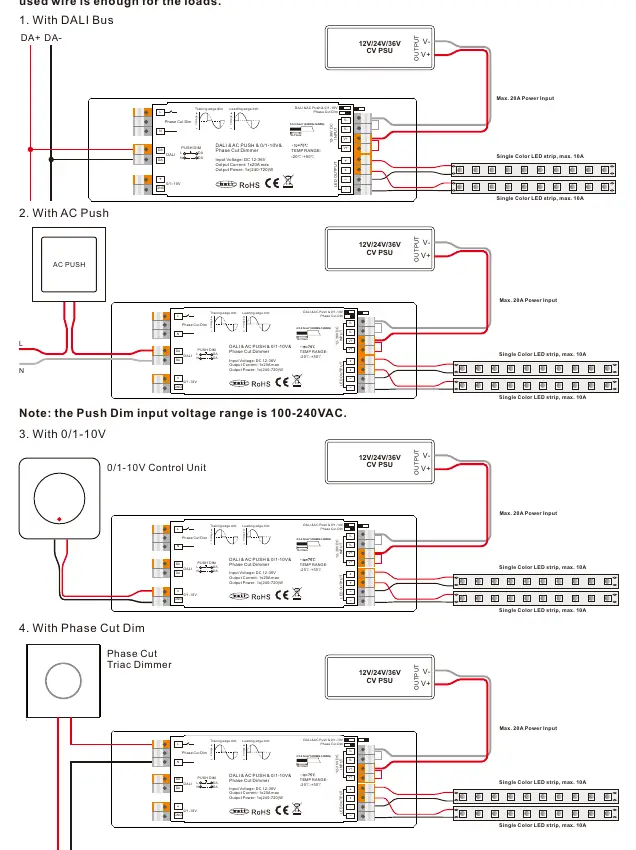

Schematy podłączenia

Urządzenie posiada dwa zestawy zacisków wyjściowych połączonych równolegle, co pozwala na podłączenie obciążeń do 10A na grupę lub pojedynczego obciążenia do 20A. W trybach AC Push oraz Phase Cut napięcie wejściowe sterowania wynosi 100-240VAC.

Konserwacja i utylizacja

Urządzenie nie wymaga specjalnej konserwacji. W przypadku awarii należy sprawdzić poprawność połączeń elektrycznych oraz ustawienia przełącznika DIP. Po zakończeniu okresu eksploatacji urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
