Instrukcja montażu ramy biurka DAMS Connex 1600mm Outer Leg Frame

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces montażu ramy biurka DAMS Connex 1600mm Outer Leg Frame. Przed przystąpieniem do pracy należy upewnić się, że zestaw zawiera wszystkie wymagane elementy i okucia. Do montażu wymagane są dwie osoby, aby uniknąć kontuzji podczas podnoszenia ciężkich elementów.

Narzędzia i wymagania

• Klucz imbusowy 4mm (dołączony do zestawu)
• Młotek (może być wymagany do montażu niektórych elementów)
• Dwie osoby do bezpiecznego podnoszenia i ustawiania biurka

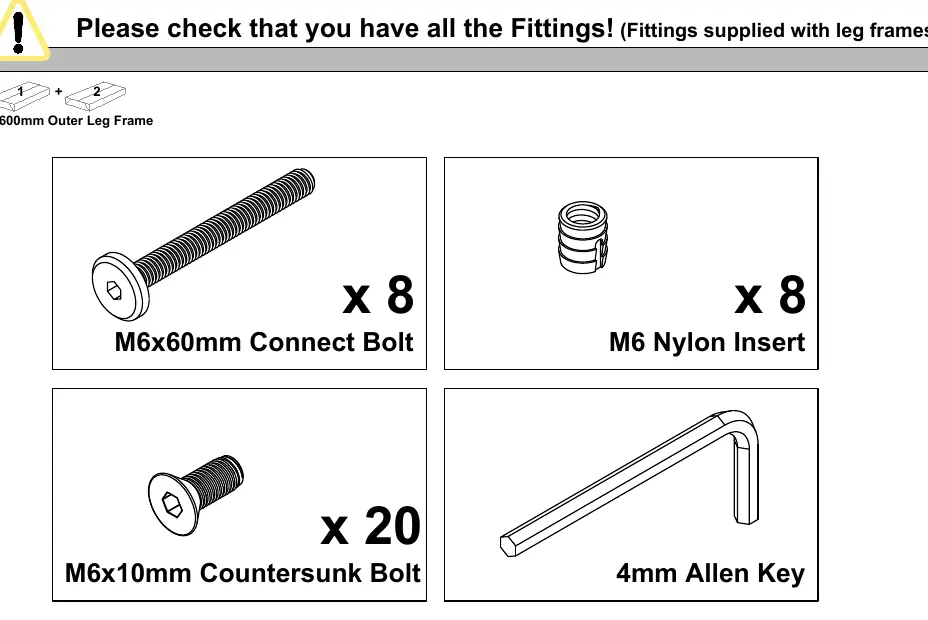

Lista części i okuć

• Rama nogi (1600mm)
• Belka o stałej długości (1200/1400/1600mm)
• Blat biurka
• Śruby M6x60mm (do łączenia blatów)
• Śruby M6x10mm (do łączenia belek z nogami)
• Wkładki nylonowe M6

Instrukcja montażu krok po kroku

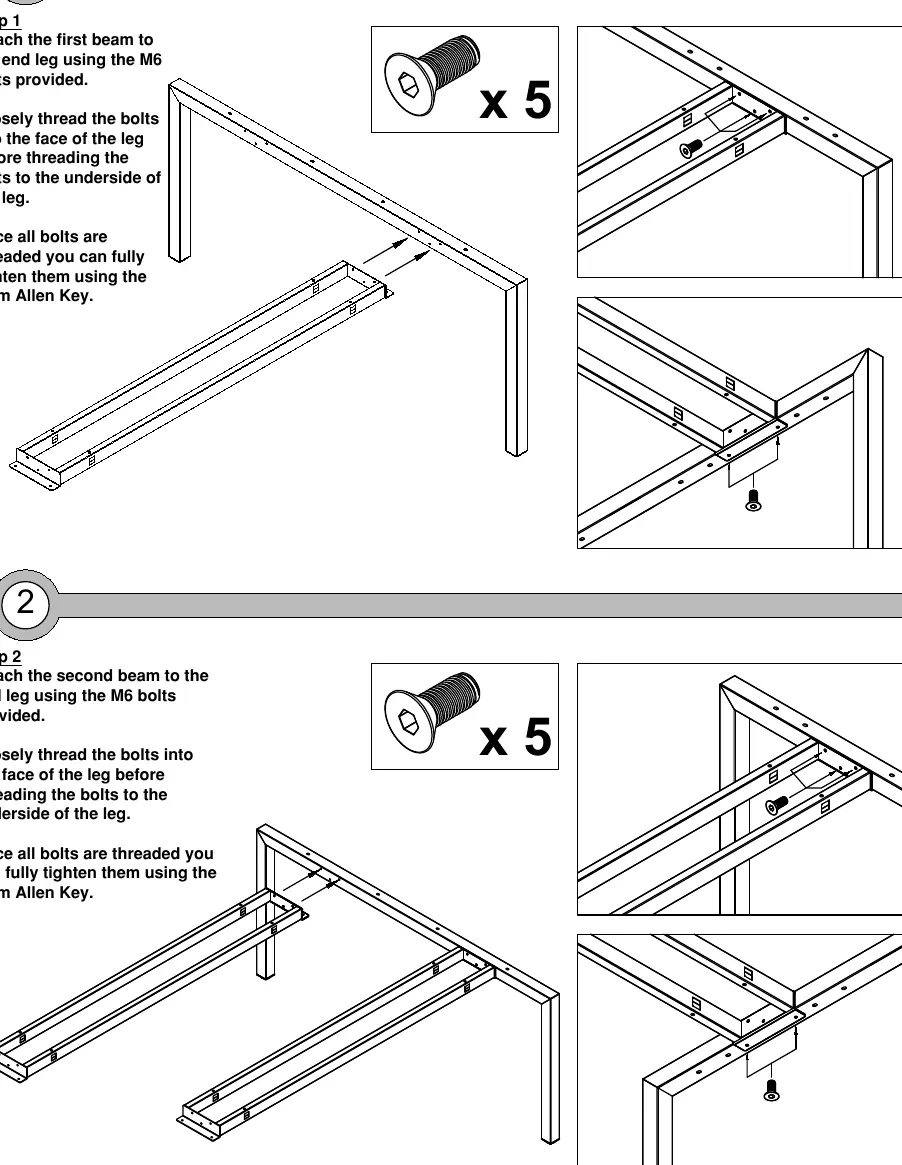

Krok 1-3: Montaż ramy

Połącz belki z nogami końcowymi za pomocą śrub M6x10mm. Wkręcaj śruby luźno w otwory na powierzchni nogi, a następnie w otwory od spodu. Po osadzeniu wszystkich śrub w danej sekcji, dokręć je w pełni za pomocą klucza imbusowego 4mm. Powtórz proces dla pozostałych nóg i belek.

Krok 4: Przygotowanie blatów

Włóż wkładki nylonowe w nawiercone otwory znajdujące się na spodzie blatu biurka. Powtórz tę czynność dla wszystkich blatów.

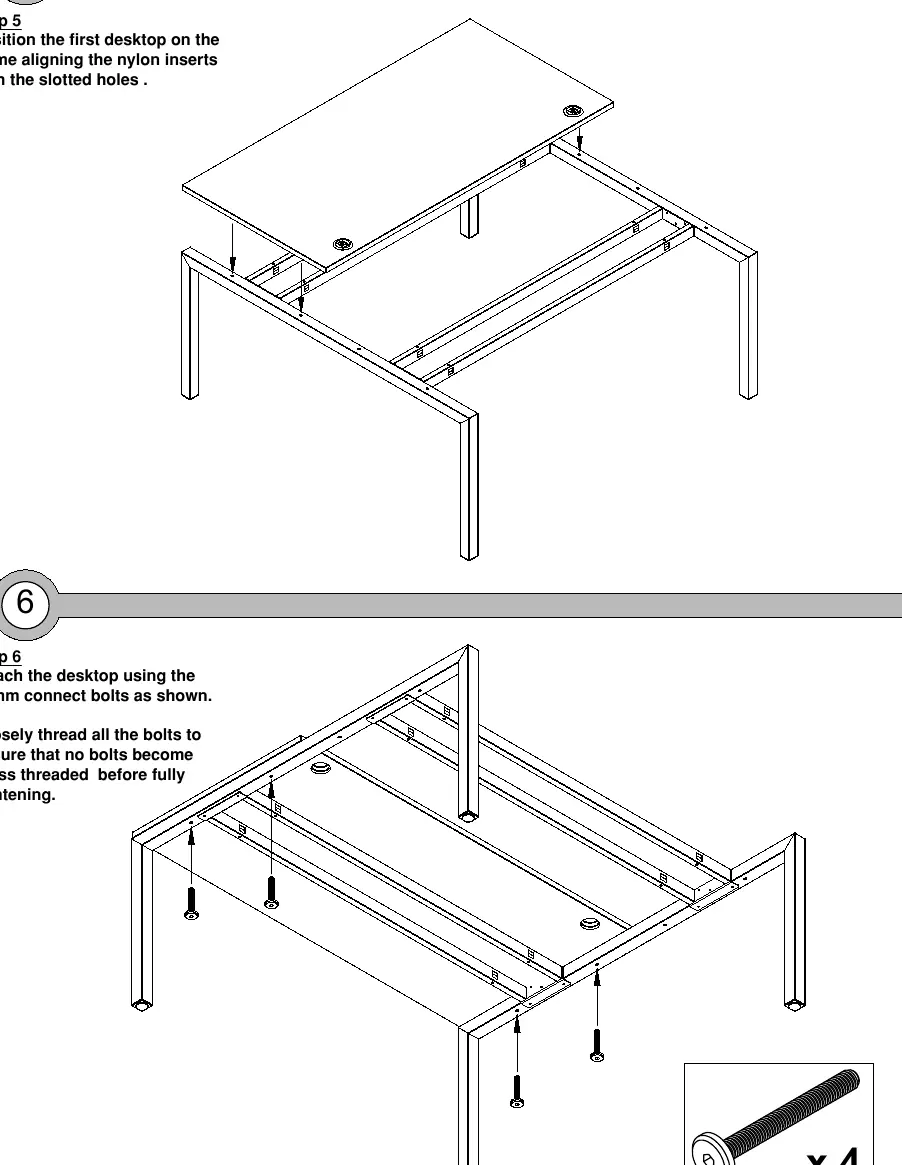

Krok 5-8: Montaż blatów do ramy

Umieść pierwszy blat na ramie, dopasowując wkładki nylonowe do otworów w ramie. Następnie przykręć blat do ramy za pomocą śrub M6x60mm. Wkręcaj śruby luźno, aby uniknąć przekrzywienia gwintu, a po upewnieniu się, że wszystkie są na miejscu, dokręć je w pełni.

Ważne uwagi

Jeśli montujesz biurko jako część większej konfiguracji, zapoznaj się z instrukcją dla ram pośrednich przed przejściem do kolejnych kroków. Jeśli planujesz montaż korytek kablowych, zainstaluj je przed przykręceniem blatów do ramy, co znacznie ułatwi proces instalacji.
