Instrukcja montażu altany ogrodowej Dancover BBQ Gazebo 2.4x1.5x2.3m
Kompletny przewodnik montażu altany ogrodowej Dancover BBQ Gazebo 2.4x1.5x2.3m (model PA20010). Instrukcja zawiera listę części, schematy oraz szczegółowe kroki instalacji konstrukcji.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy proces montażu altany ogrodowej Dancover BBQ Gazebo 2.4x1.5x2.3m (model PA20010), obejmujący listę części oraz 16 kroków instalacji. str. 1, 2, 4, 11
Najważniejsze czynności
- Montaż konstrukcji altany str. 4, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 2,4 x 1,5 x 2,3 m | Wymiary zewnętrzne altany | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Lista części str. 2
- Schemat konstrukcji str. 3
- Instrukcja montażu str. 4, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument jest instrukcją montażu altany ogrodowej Dancover BBQ Gazebo o wymiarach 2,4 x 1,5 x 2,3 m (model PA20010). Przed rozpoczęciem prac montażowych należy upewnić się, że wszystkie elementy wymienione w liście części są dostępne. Zaleca się przeprowadzenie montażu na płaskim podłożu z udziałem co najmniej dwóch osób.
Lista części
Na stronie 2 instrukcji znajduje się szczegółowy wykaz wszystkich komponentów niezbędnych do montażu, oznaczonych literami od A do Z2. W skład zestawu wchodzą profile konstrukcyjne, śruby (M6*15, M6*25, M6*35, M6*40, M6*85), nakrętki oraz narzędzia montażowe (klucze Z2).
Instrukcja montażu
Proces montażu składa się z 16 kroków:

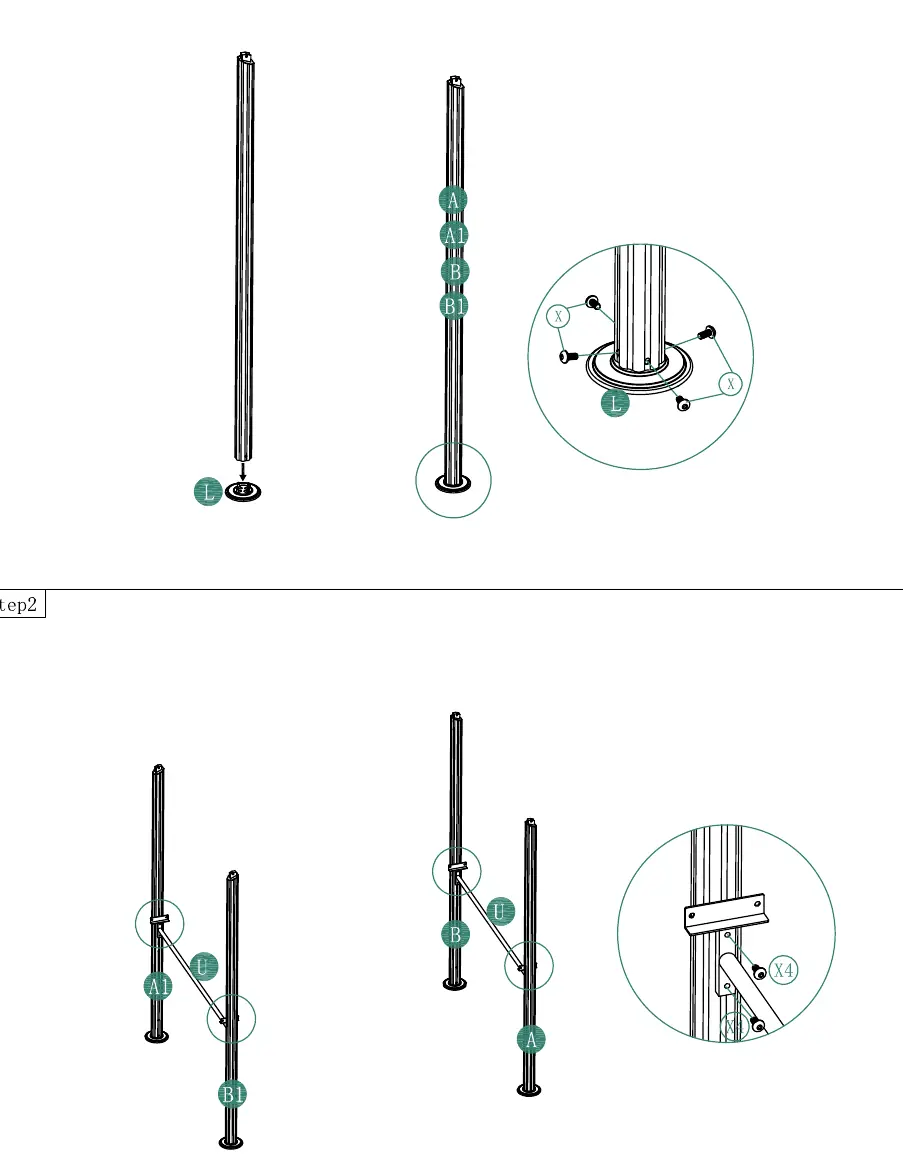

- Kroki 1-3: Montaż podstaw słupów (L) oraz łączenie głównych profili pionowych (A, A1, B, B1) za pomocą śrub (X, X4, M1).
- Kroki 4-8: Montaż elementów poprzecznych (F, F1, C, O, Q) łączących słupy konstrukcyjne.
- Kroki 9-11: Instalacja półek bocznych (T) oraz elementów wsporczych dachu (R).

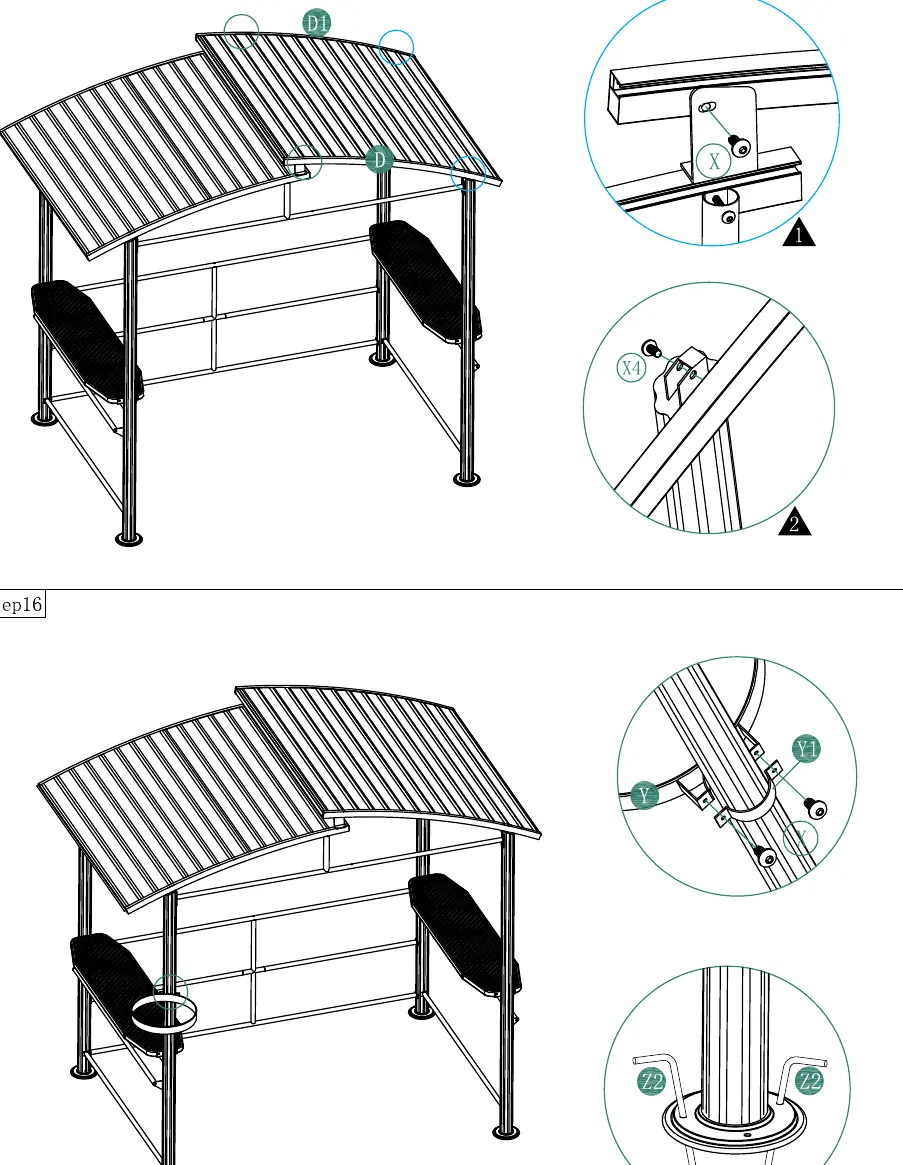

- Kroki 12-16: Montaż pokrycia dachu (N) na stelażu (E, E1, D, D1, G, H) oraz finalne zabezpieczenie konstrukcji za pomocą śrub (X, X2, X4, X5) i kotwienie (Y, Y1, Z2).
Praktyczna pomoc
Przed użyciem
- Sprawdź kompletność wszystkich części zgodnie z listą na stronie 2.
- Przygotuj płaskie i stabilne podłoże pod altanę.
- Przygotuj narzędzia (dołączone klucze Z2).
- Zaleca się montaż w co najmniej dwie osoby dla bezpieczeństwa i łatwości instalacji.
Ilustracje i schematy

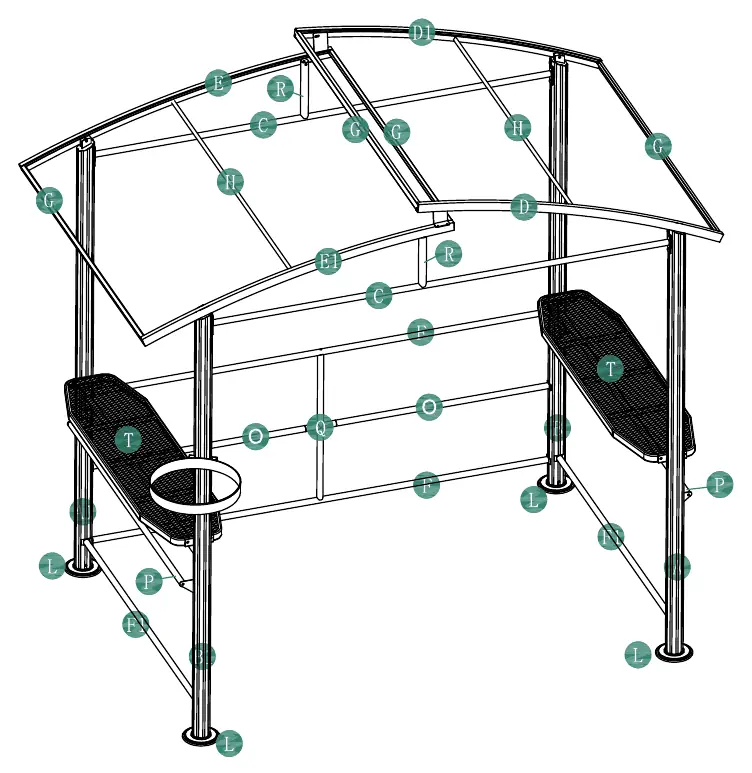

- Strona 3 przedstawia schemat poglądowy (exploded view) z oznaczeniami wszystkich elementów.
- Strony 4-11 zawierają szczegółowe rysunki techniczne dla każdego z 16 kroków montażu.
