Instrukcja montażu adaptera Danfoss Graphical LCP Adapter 132B0281
Dowiedz się, jak zamontować adapter Danfoss Graphical LCP Adapter (132B0281) oraz zestaw montażowy (130B1113). Instrukcja zawiera listę elementów zestawu i schemat montażu panelu LCP 102 do przetwornicy częstotliwości.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu adaptera Graphical LCP Adapter (kod 132B0281) oraz zestawu do zdalnego montażu LCP (kod 130B1113). Adapter służy do podłączenia panelu sterowania VLT Control Panel LCP 102 do przetwornicy częstotliwości za pomocą kabla.
Zawartość zestawu
Adapter Graphical LCP (132B0281)
- Adapter GLCP
- 2 śruby
Zestaw do zdalnego montażu LCP (130B1113)
- Panel Graphical LCP
- Elementy mocujące
- Kabel 3 m (9.8 ft)
- Uszczelka
Montaż adaptera

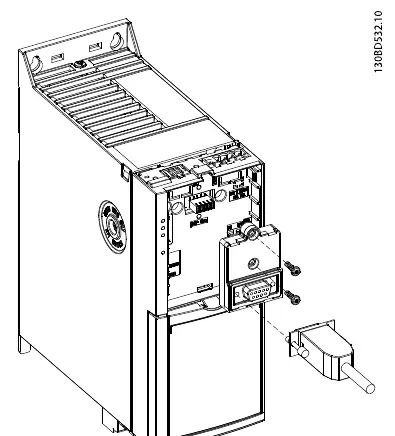

Montaż należy przeprowadzić zgodnie z dołączoną ilustracją 1.1. Adapter montuje się bezpośrednio do przetwornicy częstotliwości, umożliwiając podłączenie panelu sterowania.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Użyj kodu 132B0281 dla samego adaptera GLCP lub kodu 130B1113 dla pełnego zestawu do zdalnego montażu zawierającego kabel i uszczelkę.
Przed użyciem
- Sprawdź, czy posiadasz odpowiedni zestaw (132B0281 dla adaptera lub 130B1113 dla zestawu zdalnego montażu).
- Upewnij się, że masz dostęp do panelu VLT Control Panel LCP 102.
- Przygotuj miejsce montażu przy przetwornicy częstotliwości.
