Instrukcja montażu głowicy termostatycznej Danfoss React M30x1,5 z zaworem RLV-KB

Instrukcja instalacji głowicy termostatycznej Danfoss React M30x1,5 oraz zaworu przyłączeniowego RLV-KB. Zawiera schematy montażowe dla przyłączy G½ oraz G¾.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Danfoss React M30x1,5 to głowica termostatyczna przeznaczona do precyzyjnej regulacji temperatury w pomieszczeniach, współpracująca z zaworem przyłączeniowym RLV-KB. Zestaw zapewnia efektywne zarządzanie przepływem czynnika grzewczego w grzejnikach.

Głowica termostatyczna Danfoss React oraz zawór RLV-KB
Głowica termostatyczna Danfoss React oraz zawór RLV-KB

Instalacja zaworu RLV-KB

Montaż zaworu zależy od typu przyłącza (G½ lub G¾):

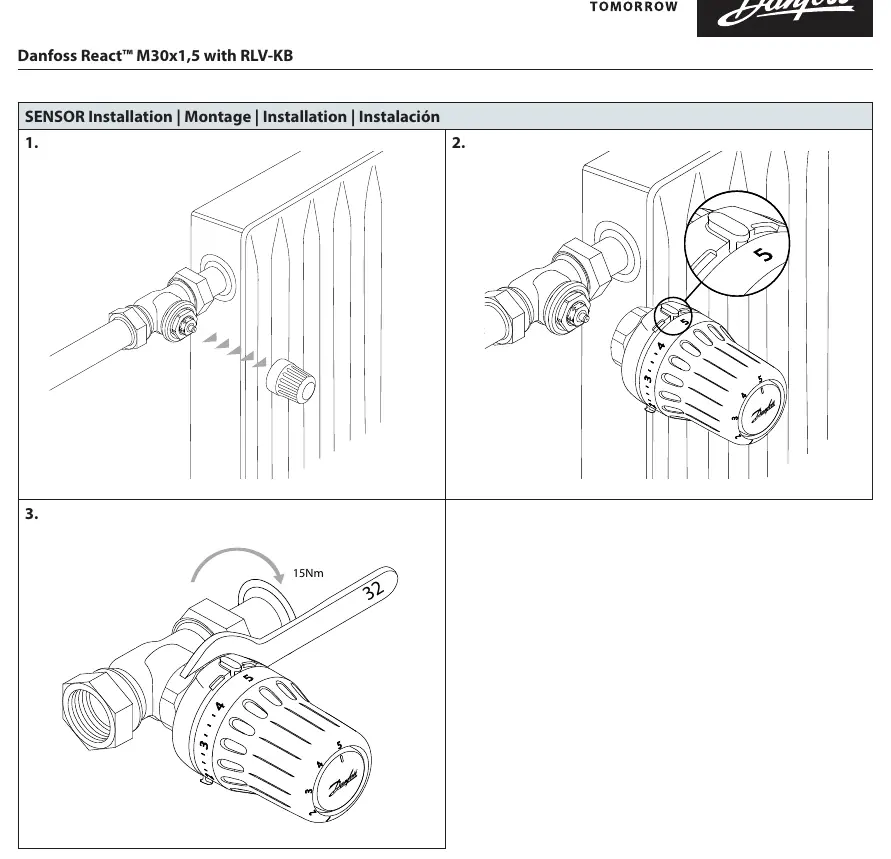

Etapy montażu głowicy termostatycznej: zdjęcie zaślepki, ustawienie głowicy w pozycji maksymalnej (5) oraz dokręcenie nakrętki kluczem o rozmiarze 32 z momentem 15 Nm.
Etapy montażu głowicy termostatycznej: zdjęcie zaślepki, ustawienie głowicy w pozycji maksymalnej (5) oraz dokręcenie nakrętki kluczem o rozmiarze 32 z momentem 15 Nm.
  • Przyłącze G½: Wymaga użycia klucza imbusowego 10 mm. Dokręcanie należy wykonać z momentem obrotowym 20-30 Nm dla przyłączy grzejnikowych oraz 30-40 Nm dla pozostałych połączeń.
  • Przyłącze G¾: Wymaga dokręcenia z momentem 30-40 Nm.

Montaż głowicy termostatycznej

Proces instalacji głowicy React na zaworze jest prosty i nie wymaga specjalistycznych narzędzi:

  • Zdejmij osłonę ochronną z zaworu.
  • Nałóż głowicę na zawór.
  • Dokręć nakrętkę mocującą głowicę przy użyciu klucza płaskiego o rozmiarze 32 mm, stosując moment obrotowy 15 Nm.

Kontakt

W razie pytań technicznych można skontaktować się z Danfoss A/S pod numerem telefonu +45 7488 2222 lub odwiedzić stronę internetową danfoss.com.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Nieszczelność połączenia

Upewnij się, że dokręcono zawór z odpowiednim momentem obrotowym (20-40 Nm w zależności od typu).

Trudności z montażem głowicy

Użyj klucza 32 mm do dokręcenia nakrętki głowicy z siłą 15 Nm.

Przed użyciem

  • Sprawdź typ przyłącza grzejnika (G½ lub G¾).
  • Przygotuj klucz imbusowy 10 mm dla przyłączy G½.
  • Przygotuj klucz płaski 32 mm do montażu głowicy.
  • Upewnij się, że zawór jest poprawnie osadzony przed montażem głowicy.
