Instrukcja montażu głowicy termostatycznej Danfoss Redia RA click z zaworem RA-N
Instrukcja instalacji i konfiguracji głowicy termostatycznej Danfoss Redia RA click wraz z zaworem RA-N. Zawiera schematy montażu oraz tabelę nastaw wstępnych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss Redia RA click to głowica termostatyczna przeznaczona do współpracy z zaworami grzejnikowymi typu RA-N. Zestaw pozwala na precyzyjną regulację temperatury w pomieszczeniach, co przekłada się na efektywne zarządzanie energią cieplną.
Instalacja zaworu

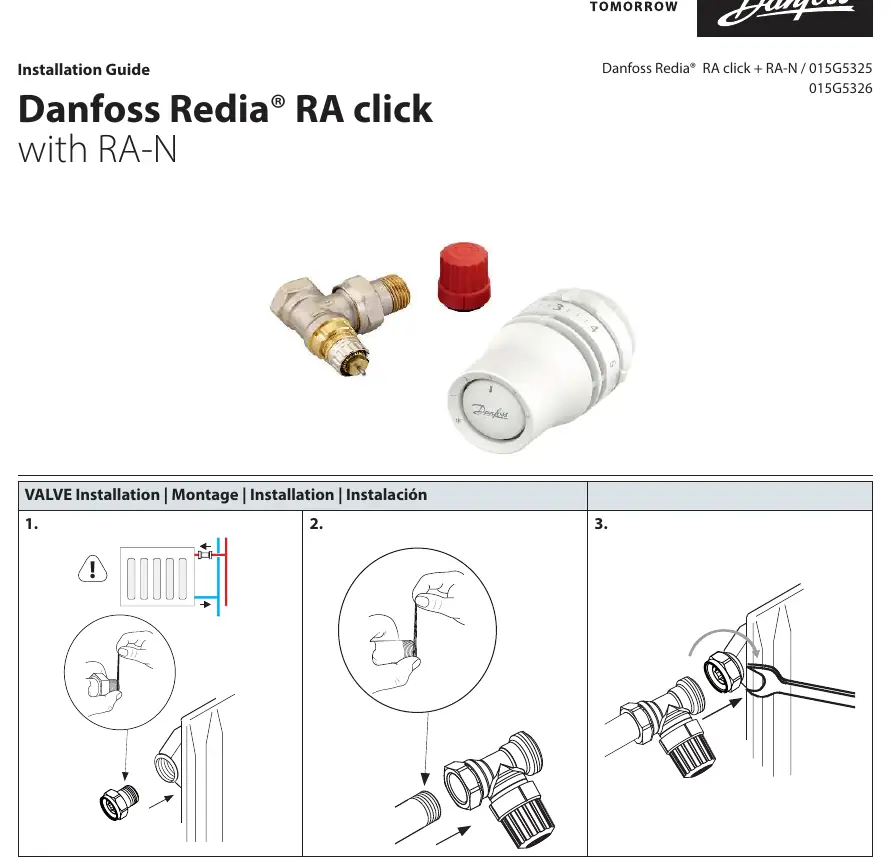

Montaż zaworu RA-N wymaga odpowiedniego dokręcenia połączeń gwintowanych. Należy przestrzegać zalecanych momentów obrotowych w zależności od średnicy przyłącza:
- DN10 3/8 cala: 40-60 Nm
- DN15 1/2 cala: 60-90 Nm
- DN20 3/4 cala: 80-120 Nm
Instalacja głowicy
Montaż głowicy termostatycznej Redia RA click jest szybki i intuicyjny dzięki systemowi zatrzaskowemu. Należy nasunąć głowicę na zawór, aż do usłyszenia charakterystycznego kliknięcia, które potwierdza poprawne połączenie.
Nastawy wstępne
Urządzenie posiada tabelę nastaw wstępnych, która pozwala dostosować wydajność grzejnika (w Watach) do różnicy temperatur (ΔT) oraz spadku ciśnienia (Δp=10kPa). Użytkownik może wybrać odpowiednią wartość nastawy od 1 do N, w zależności od zapotrzebowania na moc cieplną instalacji.
