Instrukcja montażu głowicy termostatycznej Danfoss Redia RTD
Instrukcja montażu, ograniczania temperatury oraz zabezpieczenia przed kradzieżą dla głowicy termostatycznej Danfoss Redia RTD.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss Redia RTD to seria głowic termostatycznych przeznaczonych do precyzyjnej regulacji temperatury w systemach grzewczych. Urządzenie pozwala na łatwe ustawienie pożądanego poziomu ciepła oraz oferuje funkcje ograniczania zakresu temperatur, co jest przydatne w obiektach użyteczności publicznej lub w celu optymalizacji zużycia energii.

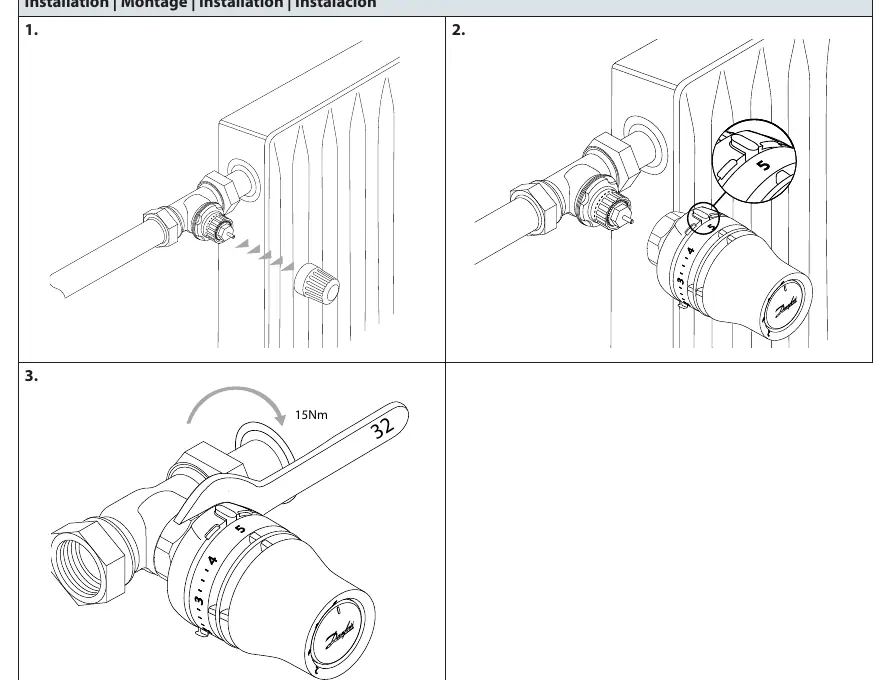

Montaż
Montaż głowicy na zaworze grzejnikowym jest prosty i nie wymaga specjalistycznych narzędzi poza kluczem płaskim. Należy upewnić się, że głowica jest ustawiona w odpowiedniej pozycji przed dokręceniem nakrętki mocującej. Zalecany moment dokręcania wynosi 15 Nm.
Ograniczanie temperatury
Głowica umożliwia ustawienie maksymalnego oraz minimalnego limitu temperatury. Proces ten polega na odblokowaniu mechanizmu ograniczającego, ustawieniu żądanej wartości na skali, a następnie ponownym zablokowaniu ogranicznika. Dzięki temu użytkownik może zablokować możliwość ustawienia zbyt wysokiej lub zbyt niskiej temperatury.

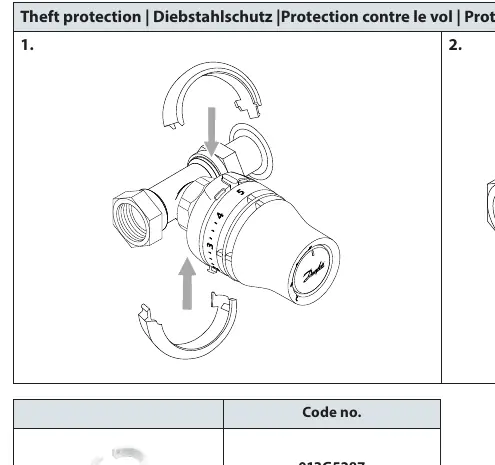

Zabezpieczenie przed kradzieżą
Dla zwiększenia bezpieczeństwa w miejscach publicznych, głowica może zostać wyposażona w specjalny pierścień zabezpieczający przed kradzieżą (kod produktu 013G5287). Montaż zabezpieczenia polega na zatrzaśnięciu elementu na korpusie głowicy, co uniemożliwia jej łatwe odkręcenie od zaworu.
Kontakt
W razie pytań technicznych można skontaktować się z Danfoss A/S pod adresem danfoss.com lub numerem telefonu +45 7488 2222.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź, czy nie został ustawiony limit temperatury (MAX/MIN), który blokuje zakres regulacji.
Upewnij się, że nakrętka mocująca została dokręcona z odpowiednim momentem 15 Nm.
Przed użyciem
- Sprawdź kompatybilność zaworu z serią RTD.
- Upewnij się, że posiadasz klucz płaski o rozmiarze 32 mm do montażu.
- Zweryfikuj, czy głowica nie wymaga zabezpieczenia przed kradzieżą w danym pomieszczeniu.
