Instrukcja montażu gniazda ściennego Danfoss 087R9519

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu gniazda ściennego o numerze katalogowym 087R9519, przeznaczonego dla sterowników Danfoss ECL Comfort 200 oraz ECL Comfort 300. Dokument zawiera wytyczne dotyczące trzech metod montażu oraz schematy połączeń elektrycznych dla systemów 230V a.c. oraz 24V a.c.

Montaż

Gniazdo można zamontować na trzy sposoby:

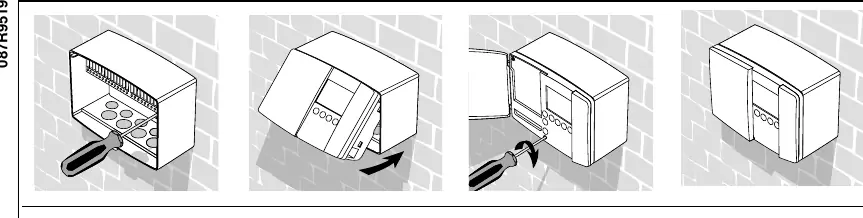

• Montaż ścienny: Przykręcenie podstawy bezpośrednio do ściany za pomocą śrub.

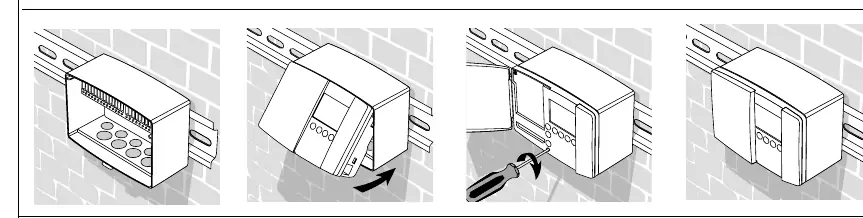

• Montaż na szynie DIN: Zatrzaskowe mocowanie podstawy na standardowej szynie montażowej.

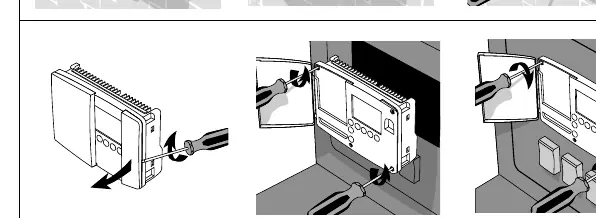

• Montaż panelowy: Instalacja w wycięciu panelu sterowniczego.

Podczas montażu należy upewnić się, że podstawa jest stabilnie osadzona, a dostęp do zacisków jest swobodny.

Podłączenie elektryczne

Instrukcja zawiera szczegółowe schematy połączeń dla sterowników ECL Comfort 200 i 300 w dwóch wariantach napięciowych:

• 230 V a.c.: Schematy uwzględniają podłączenie zasilania (L, N), magistrali BUS (S1-S6) oraz opcjonalnych modułów (RS232, LON).
• 24 V a.c.: Schematy dla systemów niskonapięciowych, uwzględniające specyficzne wymagania dla wejść i wyjść przekaźnikowych.

Należy zawsze przestrzegać schematu odpowiedniego dla posiadanego modelu sterownika i napięcia zasilania.

Wymiary

Gniazdo posiada wymiary zewnętrzne 144 mm x 104 mm. Głębokość montażowa oraz rozstaw otworów montażowych są kluczowe przy planowaniu instalacji w szafach sterowniczych.
