Instrukcja obsługi modułu detekcji błędów Danfoss AK-XM 101A

Przewodnik instalacji i konfiguracji detekcji błędów przetwornika dla serii Danfoss AK-XM. Dowiedz się, jak prawidłowo podłączyć czujnik AKS 32R do modułów sterujących i rozszerzeń oraz jak stosować rezystory terminujące.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Schemat podłączenia rezystora 47 kOhm dla AKS 32R i AKS 32.

Strona 1

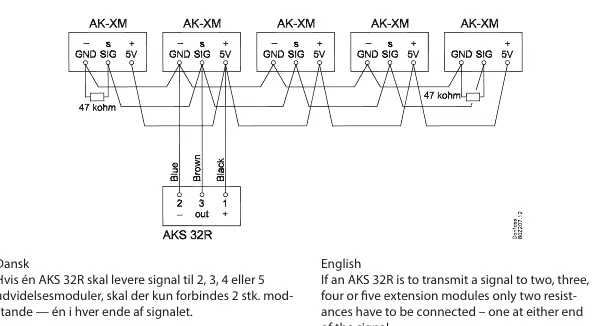

Schemat połączenia jednego przetwornika do wielu modułów rozszerzeń z rezystorami na końcach.

Strona 2

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące prawidłowego podłączenia przetwornika AKS 32R do modułów sterujących Danfoss serii AK-XM (101A, 205A, 205B). Kluczowym aspektem instalacji jest zapewnienie poprawnej detekcji błędów czujnika poprzez odpowiednie zastosowanie rezystorów terminujących w zależności od typu użytego modułu.

Podłączenie przetwornika AKS 32R

Przetwornik AKS 32R powinien być podłączony bezpośrednio do modułu regulatora. W przypadku podłączenia do modułu rozszerzeń, konieczne jest zamontowanie dołączonego rezystora o wartości 47 kOhm, aby zapewnić prawidłowe wykrywanie błędów czujnika.

Konfiguracja z wieloma modułami

Jeśli jeden przetwornik AKS 32R przesyła sygnał do wielu modułów rozszerzeń (od 2 do 5), należy zastosować dokładnie dwa rezystory 47 kOhm. Rezystory te muszą zostać umieszczone na obu końcach linii sygnałowej.

Ograniczenia i warunki specjalne

Rezystory terminujące należy pominąć, jeśli pozostałe regulatory w systemie są innego typu niż obsługiwane moduły AK-XM. Należy zawsze upewnić się, że schemat połączeń odpowiada fizycznej konfiguracji urządzeń w danej instalacji.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Błędna detekcja błędów czujnika

Upewnij się, że rezystor 47 kOhm został zamontowany, jeśli czujnik jest podłączony do modułu rozszerzeń.

Niestabilny sygnał przy wielu modułach

Zastosuj dokładnie dwa rezystory 47 kOhm, po jednym na każdym końcu linii sygnałowej.

Przed użyciem

Zidentyfikuj typ modułu (regulator lub rozszerzenie).
Przygotuj rezystory 47 kOhm zgodnie z wymaganiami instalacji.
Sprawdź, czy pozostałe regulatory w systemie są kompatybilne z wymogiem stosowania rezystorów.
