Instrukcja montażu osłon zacisków Danfoss VLT Soft Starter MCD 600
Kompletny przewodnik instalacji osłon zacisków (finger guards) dla softstartów Danfoss VLT MCD 600. Instrukcja zawiera procedurę montażu, listę części, zasady bezpieczeństwa oraz informacje o kompatybilności modeli.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Osłony zacisków (finger guards) służą do zwiększenia stopnia ochrony IP20 softstartów Danfoss VLT MCD 600 i zapobiegania przypadkowemu kontaktowi z terminalami pod napięciem. str. 1
Najważniejsze czynności
- Montaż osłon zacisków str. 2
Problemy i rozwiązania
Skróć osłonę na węższym końcu, aby powiększyć otwór.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Kompatybilność | 175G0186 / 175G0202 | Zestawy dedykowane dla konkretnych zakresów modeli softstartów MCD 600. | str. 1 |
Gdzie szukać w PDF
- Opis i lista części str. 1
- Instrukcja instalacji str. 2
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu osłon zacisków (finger guards) dla softstartów Danfoss VLT MCD 600. Osłony te służą do zwiększenia stopnia ochrony urządzenia do IP20 oraz zapobiegania przypadkowemu kontaktowi z terminalami pod napięciem.
Bezpieczeństwo
UWAGA: Softstart zawiera niebezpieczne napięcia po podłączeniu do sieci. Przed przystąpieniem do montażu lub demontażu akcesoriów należy bezwzględnie odłączyć zasilanie główne i sterujące.
- Osłony należy zamontować na wszystkich terminalach, nawet jeśli nie jest do nich podłączony żaden kabel.
- Osłony zapewniają ochronę IP20 przy użyciu kabli o średnicy 22 mm lub większej.

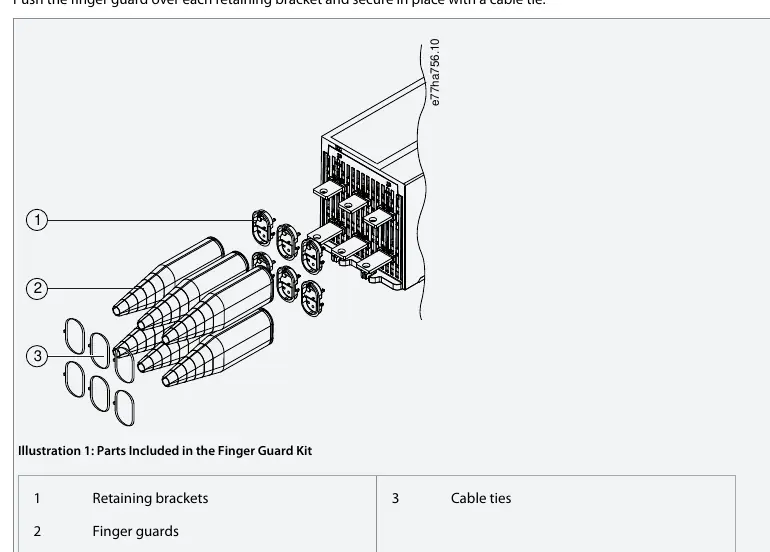

Zawartość zestawu
Zestaw zawiera:
- 6x osłona zacisków (finger guard)
- 6x wspornik mocujący (retaining bracket)
- 6x opaska zaciskowa (cable tie)
- 1x instrukcja montażu
Kompatybilność
Dostępne są dwa zestawy w zależności od modelu softstartu:
- 175G0186: dla modeli 0144B–0579B oraz 0160C–0448C.
- 175G0202: dla modeli 0654B–1250B.
Uwaga: Osłony nie są dostępne dla modeli 0590C–1134C.
Instalacja osłon
- Odłącz softstart od zasilania głównego i sterującego.
- Umieść wspornik mocujący na każdej szynie zbiorczej i zatrzaśnij go w podstawie softstartu.
- Przełóż każdy kabel zasilający przez węższy koniec osłony. Jeśli kabel nie mieści się, skróć osłonę na węższym końcu, aby powiększyć otwór.
- Podłącz kable do odpowiednich terminali softstartu.
- Nasuń osłonę na wspornik mocujący i zabezpiecz ją opaską zaciskową.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Skróć osłonę na węższym końcu, aby powiększyć otwór.
Przed użyciem
- Odłącz zasilanie główne i sterujące przed pracą
- Upewnij się, że posiadasz odpowiedni zestaw (175G0186 lub 175G0202) dla swojego modelu softstartu
- Przygotuj opaski zaciskowe do zabezpieczenia osłon
