Niniejszy dokument stanowi instrukcję montażu zestawu naprawczego (Overhaul kit) o numerze katalogowym 032F2322. Zestaw jest dedykowany wyłącznie dla zaworów Danfoss EVRAT w rozmiarze 15 (poprzednia wersja konstrukcyjna). Instrukcja służy jako przewodnik identyfikacji części oraz ich poprawnego rozmieszczenia wewnątrz zaworu podczas prac serwisowych.

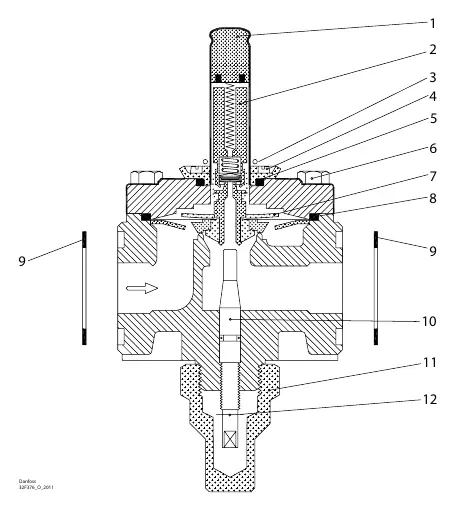

Schemat budowy
Rysunek techniczny przedstawia przekrój zaworu z ponumerowanymi elementami (od 1 do 12). Numery te odpowiadają poszczególnym częściom wchodzącym w skład zestawu naprawczego. Schemat wskazuje na precyzyjne umiejscowienie uszczelek, trzpieni i elementów wewnętrznych, co jest kluczowe dla zachowania szczelności i poprawnego działania zaworu po naprawie.

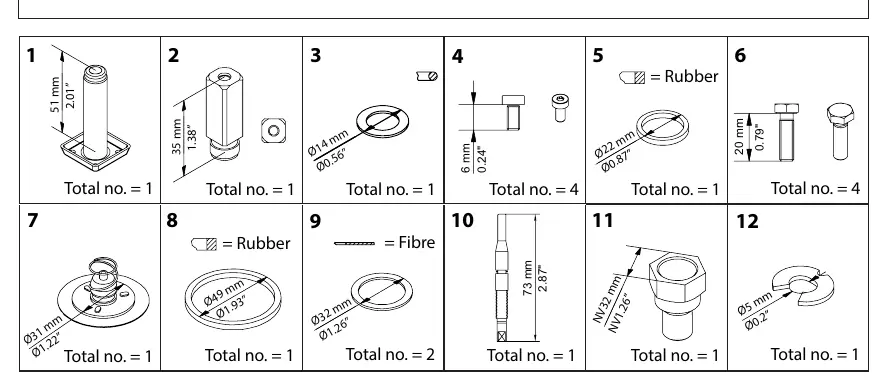

Wykaz części
Zestaw naprawczy składa się z 12 rodzajów elementów. Podczas montażu należy zwrócić uwagę na:
- Ilość (Total no.): Każdy element ma określoną liczbę sztuk w zestawie (np. 4 sztuki dla pozycji 4 i 6).
- Wymiary: Dla wielu części podano wymiary (średnice lub długości), co pozwala na weryfikację poprawności elementu przed montażem.
- Typ materiału: Niektóre elementy są oznaczone jako gumowe (Rubber) lub włókniste (Fibre), co jest istotne dla ich poprawnego umiejscowienia.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Upewnij się, że wszystkie uszczelki (oznaczone jako Rubber/Fibre) zostały poprawnie osadzone zgodnie ze schematem i nie zostały uszkodzone podczas instalacji.
Skorzystaj z numeracji 1-12 na schemacie i porównaj wymiary fizyczne części z danymi podanymi w wykazie na dole strony.
Przed użyciem
- Upewnij się, że posiadasz zawór EVRAT w rozmiarze 15 (poprzednia wersja konstrukcyjna).
- Całkowicie odizoluj zawór od instalacji i upewnij się, że w układzie nie ma ciśnienia.
- Sprawdź kompletność zestawu 032F2322 przed rozpoczęciem demontażu starego zaworu.
- Przygotuj narzędzia odpowiednie do wymiarów podanych na schemacie (np. klucze pasujące do wymiarów NV32 mm).
