Niniejszy dokument stanowi przewodnik instalacji narzędzia serwisowego Danfoss 148R9639, przeznaczonego do konfiguracji modułów detekcji gazu typu Basic, Premium, Heavy Duty oraz Controller expansion. Urządzenie służy do adresowania, kalibracji, konfiguracji parametrów oraz monitorowania wartości pomiarowych w czasie rzeczywistym.

Szybki start:

Podłącz wtyczkę narzędzia serwisowego do odpowiedniego portu.
Poczekaj, aż zaświeci się dioda wyświetlacza.
Postępuj zgodnie z instrukcjami zawartymi w pełnym podręczniku użytkownika DKRCI.PS.S00.B1.02.

Instalacja i podłączenie

Instrukcja zawiera szczegółowe schematy połączeń dla różnych typów modułów:

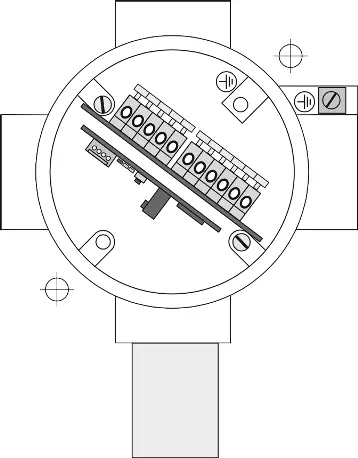

Szczegółowy schemat podłączenia czujnika Heavy Duty

Moduły Basic i Premium: Schematy obejmują podłączenia zasilania (24 VDC), wyjść przekaźnikowych, wyjść cyfrowych oraz komunikacji magistrali.
Konfiguracja wyjść: Dla modułu Basic dostępna jest zworka JP4. Ustawienie otwarte (Open) odpowiada sygnałowi 4-20mA, natomiast zamknięte (Closed) odpowiada 2-10V.
Moduł Heavy Duty: Schemat przedstawia podłączenie narzędzia serwisowego bezpośrednio do czujnika.
Controller expansion module: Schemat obejmuje podłączenia magistrali Field Bus, zasilania, wejść analogowych (AI_01 do AI_04) oraz wyjść analogowych (AO_03, AO_04).

Funkcje oprogramowania

Narzędzie serwisowe umożliwia wykonywanie następujących operacji:

Adresowanie urządzeń typu Basic, Premium i Heavy Duty.
Kalibracja urządzeń typu Basic, Premium i Heavy Duty.
Konfiguracja parametrów aplikacji dla wszystkich wymienionych typów urządzeń.
Monitorowanie wszystkich wartości pomiarowych na żywo.

Oficjalne zasoby z instrukcji

Oficjalny zasób DKRCI.PS

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Brak reakcji urządzenia po podłączeniu

Upewnij się, że wtyczka jest poprawnie osadzona w porcie i poczekaj na zaświecenie się diody wyświetlacza.

Przed użyciem

Zidentyfikuj typ modułu (Basic, Premium, Heavy Duty lub Controller expansion).
Sprawdź poprawność okablowania zgodnie ze schematem dla danego typu modułu.
W przypadku modułu Basic, sprawdź ustawienie zworki JP4 (4-20mA lub 2-10V).
Przygotuj się do pracy zgodnie z instrukcją DKRCI.PS.S00.B1.02.
