Instrukcja montażu i lakierowania osłony Danfoss 013R9301

Szybki przewodnik po montażu i lakierowaniu osłony Danfoss 013R9301. Dowiedz się, jak poprawnie zamontować osłonę na czujnikach typu snap-lock oraz innych modelach, a także poznaj wytyczne dotyczące lakierowania proszkowego.

Spis treści

Najważniejsze informacje

Dokument zawiera instrukcję montażu osłony Danfoss 013R9301 oraz wytyczne dotyczące jej lakierowania proszkowego. Osłona jest przeznaczona do stosowania z czujnikami Danfoss.

Montaż osłony

Sposób montażu zależy od typu czujnika:

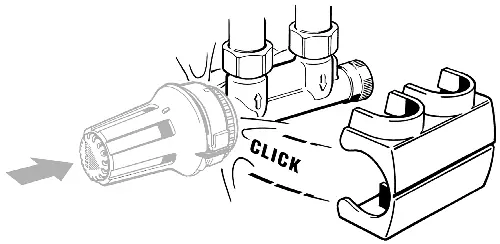

Czujniki z mocowaniem zatrzaskowym (snap-lock): Osłonę należy po prostu docisnąć do czujnika, aż usłyszysz kliknięcie.
Pozostałe czujniki: Należy użyć sprężyny mocującej zgodnie z rysunkiem, aby bezpiecznie zamocować osłonę na czujniku.

Lakierowanie proszkowe

Osłona wykonana jest z materiału Noryl GTX 974. Podczas lakierowania należy przestrzegać następujących wytycznych:

Temperatura: Maksymalnie 180°C przez 10 minut.
Przygotowanie: Materiał zawiera komponenty przewodzące, więc nie wymaga specjalnej obróbki wstępnej.
Suszenie: Wilgoć należy usunąć poprzez suszenie w 180°C przez 10 minut.
Zawieszenie: Elementy należy mocować wewnątrz osłony.
Grubość warstwy: Dla jasnych kolorów minimum 100 µ; dla ciemnych grubość nie jest krytyczna.
Zalecany lakier: Infralit PE/EP 8140 lub podobny.

Rozwiązywanie problemów

W przypadku wystąpienia efektu "skórki pomarańczy" (Orange peel) podczas lakierowania, należy sprawdzić:

Czy suszenie było wystarczające.
Czy czas suszenia nie był zbyt krótki.
Czy temperatura nie była zbyt niska.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Efekt skórki pomarańczy (Orange peel) na lakierze

Sprawdź, czy suszenie było wystarczające, wydłuż czas suszenia lub zwiększ temperaturę.

Przed użyciem

Zidentyfikuj typ czujnika (snap-lock lub inny).
Przygotuj sprężynę mocującą, jeśli montujesz na czujniku innym niż snap-lock.
W przypadku lakierowania upewnij się, że używasz lakieru typu Infralit PE/EP 8140 lub podobnego.
