Instrukcja montażu płyty odsprzęgającej Danfoss VLT HVAC Basic Drive H7 i H8
Szybki przewodnik montażu płyty odsprzęgającej dla przemienników częstotliwości Danfoss VLT HVAC Basic Drive (obudowy H7 i H8). Zawiera instrukcje krok po kroku oraz parametry dokręcania śrub.
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu płyty odsprzęgającej dla przemienników częstotliwości Danfoss VLT HVAC Basic Drive w rozmiarach obudowy H7 oraz H8. Płyta ta służy do poprawnego prowadzenia przewodów i zapewnienia odpowiedniego odciążenia.
Montaż płyty odsprzęgającej
Proces montażu jest prosty i wymaga wykonania następujących kroków:

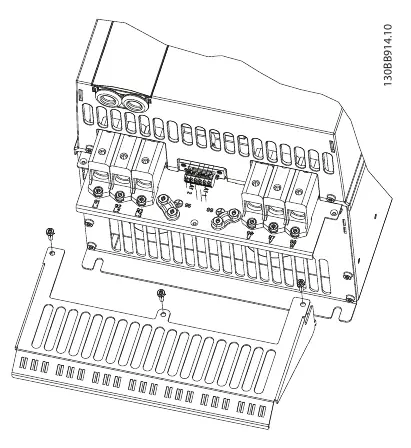

- Umieść metalową płytę odsprzęgającą na przemienniku częstotliwości.
- Przykręć płytę za pomocą 3 śrub.
- Zastosuj moment dokręcania wynoszący 2 Nm.

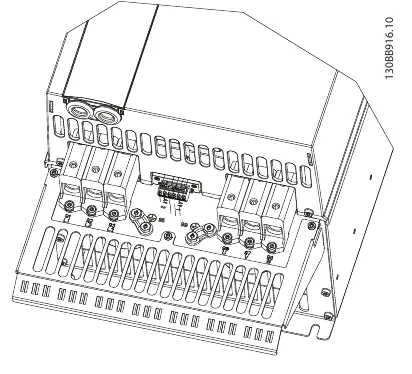

Po poprawnym montażu, płyta powinna być stabilnie osadzona na obudowie urządzenia, co ilustruje schemat końcowy.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Przed użyciem
- Upewnij się, że posiadasz przemiennik częstotliwości w obudowie H7 lub H8.
- Przygotuj 3 śruby montażowe.
- Przygotuj klucz dynamometryczny do kontroli siły dokręcania.
Parametry w praktyce
- Moment dokręcania (Tightening torque)
- 2Nm - siła, z jaką należy dokręcić śruby mocujące płytę, aby zapewnić stabilność i bezpieczeństwo montażu.
