Niniejsza instrukcja dotyczy montażu podstawy sterowników Danfoss ECL Comfort 210 oraz 310. Dokument zawiera schematy elektryczne oraz instrukcję montażu mechanicznego na ścianie lub szynie DIN. Przed przystąpieniem do prac należy upewnić się, że posiadany model podstawy jest zgodny ze sterownikiem.
Montaż
Podstawę można zamontować na dwa sposoby, w zależności od wymagań instalacyjnych:

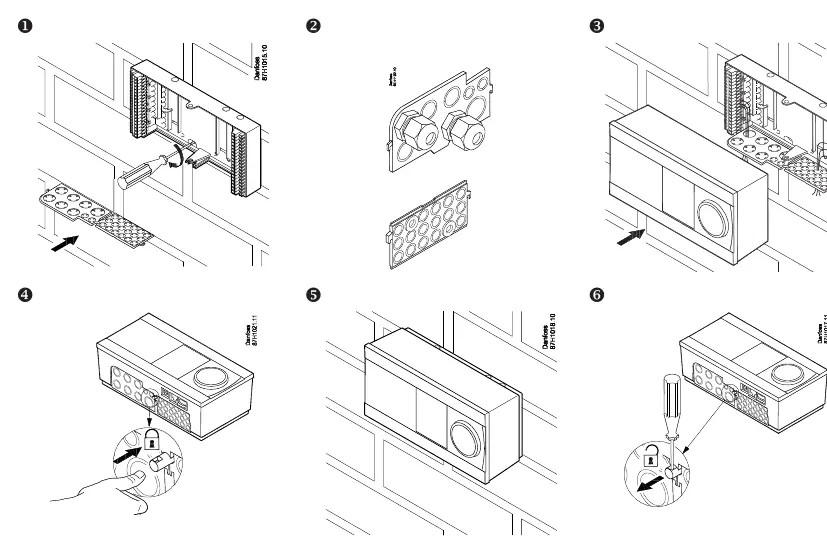

- Montaż naścienny: Przykręć podstawę bezpośrednio do ściany za pomocą odpowiednich wkrętów.

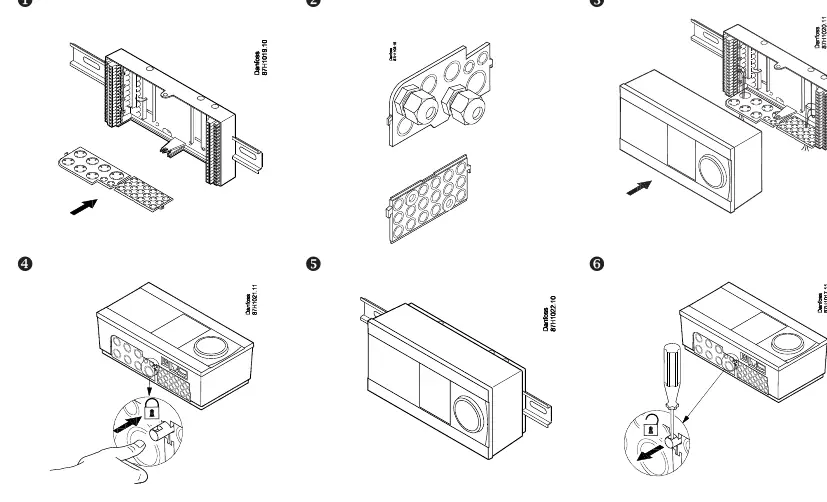

- Montaż na szynie DIN: Zaczep podstawę na standardowej szynie DIN.
Po zamontowaniu podstawy należy wsunąć sterownik i zabezpieczyć go zgodnie z instrukcją (patrz rysunki krok po kroku). Upewnij się, że mechanizm blokujący jest poprawnie zatrzaśnięty.
Podłączenia elektryczne
Schematy połączeń różnią się w zależności od modelu podstawy. Należy zwrócić uwagę na numerację zacisków:
- ECL Comfort 210 (kod 087H3220): Szczegółowy schemat zacisków od 3 do 36.
- ECL Comfort 310 (kod 087H3230): Szczegółowy schemat zacisków od 1 do 38.
Przed przystąpieniem do prac elektrycznych należy upewnić się, że zasilanie jest odłączone. Wszystkie połączenia powinny być wykonane zgodnie z lokalnymi przepisami elektrycznymi.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Przed użyciem
- Upewnij się, że posiadasz odpowiednią wersję podstawy (210 lub 310).
- Sprawdź, czy miejsce montażu pozwala na dostęp do zacisków.
- Upewnij się, że zasilanie jest wyłączone przed podłączeniem przewodów.
- Zweryfikuj poprawność montażu mechanicznego przed wpięciem sterownika.
Ilustracje i schematy
- Strona 1: Schemat połączeń dla ECL Comfort 210.
- Strona 2: Schemat połączeń dla ECL Comfort 310 oraz wymiary montażowe.
- Strona 3: Instrukcja montażu mechanicznego na ścianie i szynie DIN.
