Instrukcja instalacji przetwornika ciśnienia Danfoss MBS 1900

Szybki przewodnik instalacji przetwornika ciśnienia Danfoss MBS 1900. Dowiedz się, jak poprawnie podłączyć urządzenie, jakie są wymagania dotyczące momentu dokręcania oraz certyfikaty bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schematy złączy elektrycznych: EN 175301-803, kabel 2m oraz Round Packard Metripack 150.2. Strona 1 Instrukcja montażu z użyciem klucza, maksymalny moment dokręcania 20 Nm. Strona 1

Najważniejsze informacje z instrukcji

Przetwornik ciśnienia Danfoss MBS 1900 wymaga przestrzegania określonych zasad montażu oraz zasilania. Kluczowe jest sprawdzenie etykiety na produkcie w celu poprawnego wykonania połączeń elektrycznych, ponieważ schemat różni się w zależności od typu złącza.

Połączenia elektryczne

Urządzenie obsługuje różne typy złączy, w tym EN 175301-803, wersję z kablem 2m oraz Round Packard Metripack 150.2. Należy pamiętać, że obudowa przetwornika nie jest połączona z masą elektryczną (Not connected to enclosure).

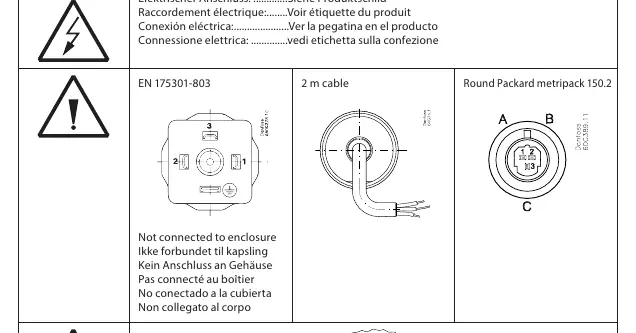

Schematy złączy elektrycznych: EN 175301-803, kabel 2m oraz Round Packard Metripack 150.2.
Schematy złączy elektrycznych: EN 175301-803, kabel 2m oraz Round Packard Metripack 150.2.

Instalacja i montaż

Podczas montażu przetwornika należy zachować ostrożność, aby nie przekroczyć maksymalnego momentu dokręcania wynoszącego 20 Nm. Użycie zbyt dużej siły może doprowadzić do uszkodzenia urządzenia.

Instrukcja montażu z użyciem klucza, maksymalny moment dokręcania 20 Nm.
Instrukcja montażu z użyciem klucza, maksymalny moment dokręcania 20 Nm.

Wymagania bezpieczeństwa

Zgodnie z certyfikacją amerykańską i kanadyjską, urządzenie musi być zasilane z zasilacza klasy 2 (Class 2 power supply). Produkt jest zgodny z normą UL 873 dotyczącą urządzeń wskazujących i regulujących temperaturę (numer pliku E31024).

Informacje o producencie

Danfoss A/S

Profil marki
Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Brak informacji o pinach połączeniowych w instrukcji ogólnej

Sprawdź etykietę na konkretnym egzemplarzu produktu, ponieważ schemat połączeń zależy od wersji złącza.

Przed użyciem

  • Sprawdź etykietę produktu w celu ustalenia schematu połączeń elektrycznych.
  • Upewnij się, że zasilacz spełnia wymagania Class 2.
  • Przygotuj narzędzia do montażu z ograniczeniem momentu dokręcania do 20 Nm.
