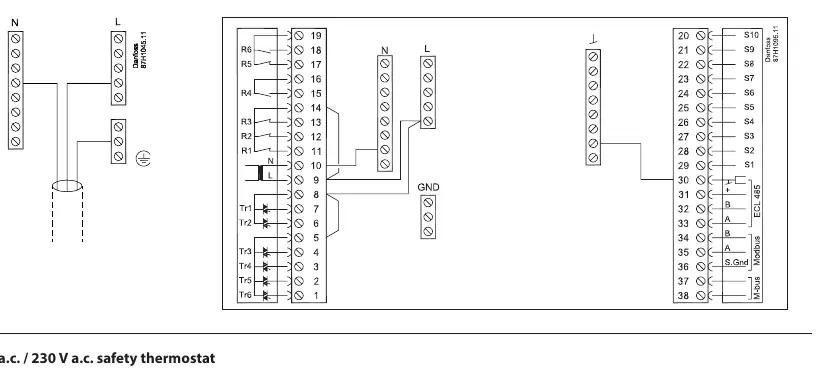

Schemat zacisków i połączeń elektrycznych

Strona 2

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji sterowników elektronicznych Danfoss serii ECL Comfort 310 oraz 310B. Dokument zawiera kluczowe schematy połączeń elektrycznych, wymiary montażowe oraz specyfikację zasilania dla poszczególnych wariantów modelu.

Wymiary i zasilanie

Sterownik występuje w różnych wariantach zasilania, co należy zweryfikować przed montażem:

ECL Comfort 310 (087H3040): Zasilanie 230 V AC.
ECL Comfort 310 (087H3044): Zasilanie 24 V AC.
ECL Comfort 310B (087H3050): Zasilanie 230 V AC.

Wymiary urządzenia wynoszą 220 mm szerokości oraz 110 mm wysokości.

Instalacja i podłączenie elektryczne

Podczas instalacji należy zwrócić szczególną uwagę na poprawne podłączenie zasilania oraz termostatu bezpieczeństwa. Urządzenie umożliwia podłączenie przez porty USB oraz Internet (dla modeli ECL 310/311).

Schematy połączeń

Instrukcja zawiera szczegółowe schematy zacisków (terminals), które należy wykorzystać do poprawnego okablowania sterownika. Należy upewnić się, że wszystkie przewody są podłączone zgodnie z oznaczeniami na schemacie, szczególnie w przypadku termostatu bezpieczeństwa 24 V AC / 230 V AC.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Brak zasilania urządzenia

Sprawdź, czy napięcie zasilania jest zgodne z modelem: 087H3040/087H3050 wymagają 230V AC, natomiast 087H3044 wymaga 24V AC.

Przed użyciem

Zidentyfikuj model urządzenia (087H3040, 087H3044 lub 087H3050).
Sprawdź wymagane napięcie zasilania dla posiadanego modelu.
Przygotuj okablowanie zgodnie ze schematem zacisków.
Upewnij się, że termostat bezpieczeństwa jest poprawnie podłączony.
