Instrukcja montażu termostatów serwisowych Danfoss 077Z7

Szybki przewodnik instalacji termostatów serwisowych Danfoss serii 077Z7. Sprawdź schematy połączeń, parametry kapilar i zakresy temperatur dla poszczególnych modeli.

Spis treści

Najważniejsze informacje

Dokument zawiera wytyczne instalacyjne dla termostatów serwisowych Danfoss serii 077Z7. Instrukcja obejmuje schematy połączeń elektrycznych, charakterystyki temperaturowe oraz specyfikację długości kapilar dla poszczególnych modeli.

Parametry techniczne i charakterystyka

Każdy model termostatu posiada indywidualną charakterystykę pracy (Cut-in/Cut-out) w zależności od ustawienia pokrętła. Kluczowe parametry dla modeli 077Z7010 do 077Z7017 obejmują:

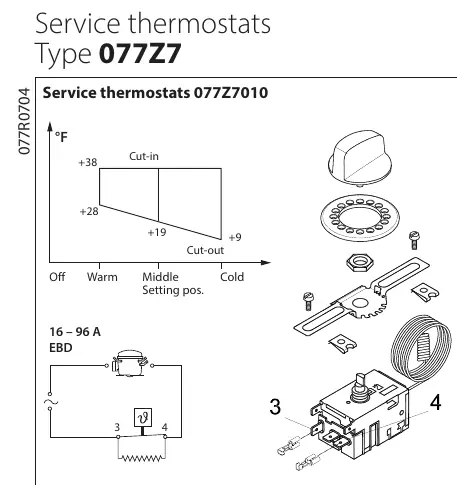

Schemat charakterystyki temperaturowej i połączeń dla modelu 077Z7010

Długość kapilary (L): od 39 do 84 cali w zależności od modelu.
Minimalna długość czujnika na parowniku (LS): od 4 do 6 cali.
Zastosowanie: Termostaty przeznaczone do pracy w systemach chłodniczych.

Podłączenie elektryczne

Termostaty obsługują obciążenia 16–96 A (EBD). Schematy połączeń wskazują na wykorzystanie styków 3, 4 oraz 6 (w zależności od modelu). Należy upewnić się, że połączenia są zgodne z lokalnymi przepisami elektrycznymi.

Bezpieczeństwo i czynniki chłodnicze

Termostaty z oznaczeniem EBD (077Z….EBD, 077Z….L EBD) mogą być stosowane w systemach z czynnikami chłodniczymi R290 i R600a. W przypadku krajów bez certyfikacji (UL, CE, CCC, CSA, EAC itp.) dla nowych systemów, Danfoss zaleca uzyskanie atestu strony trzeciej dla systemów zawierających łatwopalne czynniki chłodnicze. Wszystkie temperatury podano przy ciśnieniu 760 mm Hg.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Brak certyfikacji w kraju instalacji

Dla systemów z czynnikami łatwopalnymi (R290, R600a) w krajach bez certyfikacji (UL, CE, CCC, CSA, EAC) zaleca się uzyskanie atestu strony trzeciej.

Przed użyciem

Sprawdź model termostatu (077Z7010-077Z7017).
Zweryfikuj wymaganą długość kapilary (L) dla danego modelu.
Upewnij się, że długość czujnika na parowniku (LS) jest zgodna z wytycznymi.
Sprawdź schemat połączeń dla konkretnego modelu (styki 3, 4, 6).
