Zawór Danfoss RA 2000 (013G7390) to element instalacji grzewczej wymagający precyzyjnego montażu. Kluczowe parametry to moment dokręcania 30-35 Nm oraz użycie klucza płasko-oczkowego 21 mm. Regulacja przepływu odbywa się za pomocą czerwonego pierścienia przed montażem głowicy termostatycznej.
Montaż zaworu
Proces montażu wymaga uwagi, aby zapewnić prawidłowe ustawienie zaworu w pionie:

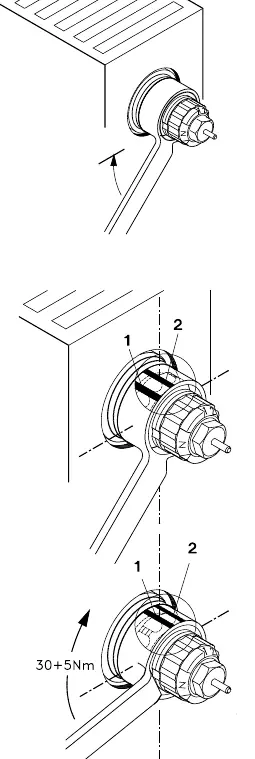

- Wkręć zawór w grzejnik ręcznie, aż kołnierz dotknie przyłącza.
- Użyj klucza płasko-oczkowego 21 mm, aby dokręcić zawór o kąt 30 stopni (odpowiada to jednemu ząbkowi na korpusie).
- Aby ułatwić ustawienie, zaznacz na kluczu dwa punkty: "1" (góra) oraz "2" (jeden ząbek dalej w prawo).
Wstępna regulacja przepływu
Regulacja odbywa się przed założeniem głowicy termostatycznej:
- Obróć czerwony pierścień ze skalą, aż wybrana wartość (1-7) zrówna się ze znacznikiem na korpusie.
- Ustawienie "N" oznacza, że zawór jest całkowicie otwarty.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Użyj dwóch znaczników na kluczu: "1" na górze i "2" o jeden ząbek dalej w prawo.
Zaznacz położenie ząbków na kluczu przed rozpoczęciem dokręcania, ponieważ po nałożeniu klucza stają się niewidoczne.
Przed użyciem
- Klucz płasko-oczkowy 21 mm
- Sprawdzenie gwintu grzejnika
- Wstępne ustawienie wartości przepływu (1-7 lub N)
