Instrukcja serwisowa zaworu rozprężnego Danfoss AKV 10P / 10PS
Przewodnik serwisowy i lista części zamiennych dla elektrycznych zaworów rozprężnych Danfoss AKV 10P oraz AKV 10PS. Instrukcja wymiany filtrów, cewek i zestawów naprawczych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje serwisowe
Niniejsza instrukcja dotyczy serwisowania i wymiany części w elektrycznych zaworach rozprężnych Danfoss typu AKV 10P oraz AKV 10PS. Przed przystąpieniem do prac należy zapoznać się z poniższymi ostrzeżeniami:
- Kompatybilność: Nigdy nie używaj zestawów orificium/armatury modelu AKV 10P0-8 dla AKV 10PS4-8 i odwrotnie.
- Części zużywalne: Zawsze wymieniaj części zużywające się podczas demontażu zaworu.
- Zasilanie: Nie podłączaj zasilania do cewki przed jej pełnym zamontowaniem na zaworze.
Wymiana filtra
Aby wymienić filtr, użyj dedykowanego narzędzia do demontażu filtra:
- Delikatnie wciśnij narzędzie w filtr i wyciągnij go.
- Dokładnie wyczyść dno obudowy zaworu przed instalacją nowego filtra.
- Włóż nowy filtr, pamiętając, że otwór o mniejszej średnicy musi być skierowany do dołu.

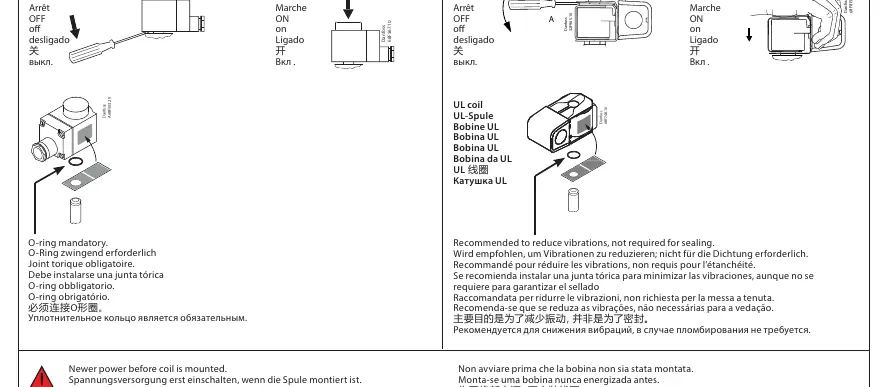

Montaż cewki
Instrukcja obejmuje montaż cewek standardowych oraz typu UL. W przypadku cewek typu UL zaleca się stosowanie O-ringu w celu redukcji wibracji, choć nie jest to wymagane do zapewnienia szczelności.
Momenty dokręcania
Podczas montażu należy przestrzegać następujących momentów dokręcania:
- 10 Nm (7.4 ft-lbf) dla mniejszych elementów.
- 75 Nm (55 ft-lbf) dla głównych elementów zaworu.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nigdy nie używaj zestawów orificium/armatury zamiennie między tymi modelami, gdyż nie są one kompatybilne.
Zastosuj O-ring (zalecane, choć nie wymagane do uszczelnienia), aby zredukować wibracje.
Przed użyciem
- Sprawdź, czy posiadasz odpowiedni zestaw części dla swojego modelu (10P lub 10PS).
- Upewnij się, że masz narzędzie do demontażu filtra.
- Przygotuj klucz dynamometryczny do dokręcenia elementów zgodnie z zalecanymi momentami.
- Upewnij się, że zawór nie jest pod napięciem przed montażem cewki.
