Instrukcja obsługi zaworu zwrotnego Danfoss NRV 10s H

Poznaj specyfikację techniczną, zasady montażu oraz zastosowanie zaworu zwrotnego Danfoss NRV 10s H dla instalacji R744 (CO2). Przewodnik zawiera dane techniczne, schematy instalacji i wytyczne dotyczące bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Zawór zwrotny Danfoss NRV 10s H Strona 1 Schemat instalacji zaworu NRV z zaworem GBC Strona 2 Budowa wewnętrzna zaworu NRV 10s H Strona 4

Najważniejsze informacje

Zawór zwrotny Danfoss NRV 10s H jest przeznaczony do pracy z czynnikiem chłodniczym R744 (CO2). Jego głównym zadaniem jest zapewnienie przepływu w jednym kierunku oraz pełnienie funkcji wewnętrznego zaworu upustowego, gdy jest zainstalowany równolegle z zaworami kulowymi GBC.

Zawór zwrotny Danfoss NRV 10s H
Zawór zwrotny Danfoss NRV 10s H

Opis i zastosowanie

Zawór NRV 10s H znajduje zastosowanie w liniach odszraniania gorącym gazem oraz w układach, gdzie wymagane jest upuszczenie ciśnienia w systemie podczas przestoju lub prac serwisowych. Zapewnia bezpieczeństwo instalacji poprzez kontrolę kierunku przepływu.

Dane techniczne

  • Czynnik chłodniczy: R744 (CO2)
  • Olej: POE, PAG
  • Zakres temperatur medium: -50 do 140 °C (-58 do 285 °F)
  • Maksymalne ciśnienie robocze (PS/MWP): 90 bar / 1305 psig
  • Wartość Kv: 0.900 m³/h

Montaż i instalacja

W przypadku stosowania zaworu NRV równolegle z zaworem GBC jako zaworu upustowego, zaleca się montaż zaworu NRV powyżej zaworu GBC. Instalacja musi uwzględniać kierunek przepływu oznaczony na korpusie zaworu.

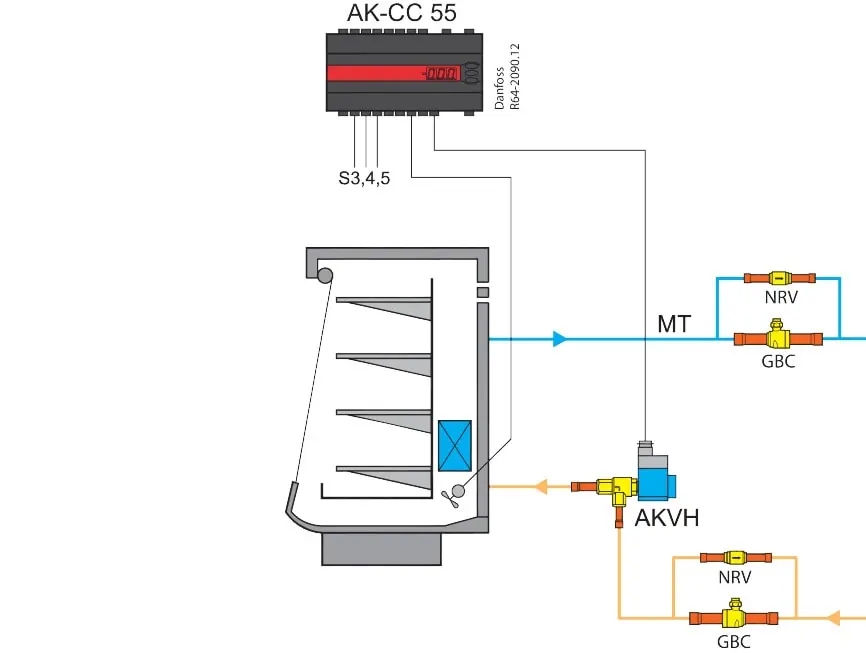

Schemat instalacji zaworu NRV z zaworem GBC
Schemat instalacji zaworu NRV z zaworem GBC

Budowa zaworu

Zawór składa się z następujących elementów:

Budowa wewnętrzna zaworu NRV 10s H
Budowa wewnętrzna zaworu NRV 10s H
  1. Rurka miedziana
  2. Pierścień lutowniczy
  3. Podkładka
  4. Dysk uszczelniający ze specjalnego materiału
  5. Tłok
  6. Sprężyna
  7. Korpus zaworu
  8. Prowadnica
  9. Powierzchnia oporowa
  10. Pierścień lutowniczy
  11. Rurka miedziana

Informacje o producencie

Danfoss A/S

Profil marki
Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Wymagane upuszczenie ciśnienia w systemie

Zawór NRV 10s H zainstalowany równolegle z zaworem kulowym GBC działa jako zawór upustowy.

Nieprawidłowy kierunek przepływu

Zawór zapewnia przepływ tylko w jednym kierunku. Upewnij się, że strzałka na korpusie wskazuje właściwy kierunek.

Przed użyciem

  • Sprawdź, czy czynnik chłodniczy to R744 (CO2).
  • Upewnij się, że ciśnienie robocze nie przekracza 90 bar.
  • Zweryfikuj zakres temperatur pracy (-50 do 140 °C).
  • Przygotuj zawór kulowy GBC do montażu równoległego.
