Instrukcja montażu zaworów Danfoss RLV-X, RTX i RA-URX

Szybki przewodnik instalacji zaworów Danfoss RLV-X, RTX i RA-URX. Dowiedz się, jak poprawnie zamontować zawór na przewodzie powrotnym, ustawić przepływ oraz napełniać i opróżniać grzejnik.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

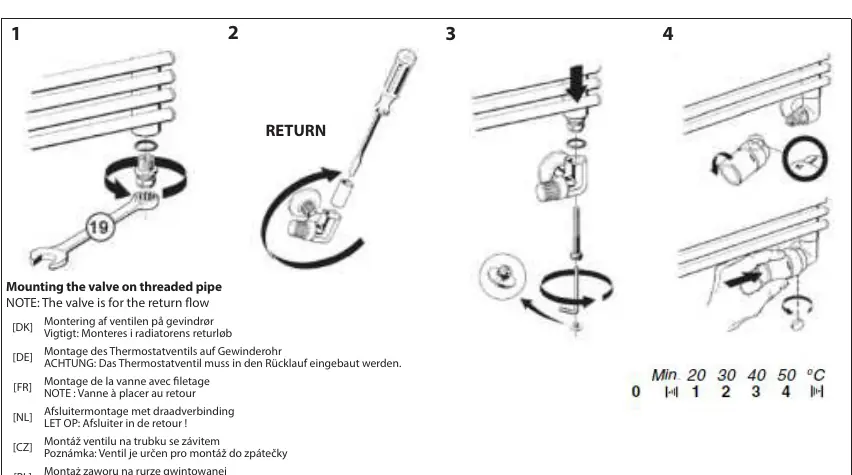

Schemat montażu zaworu na rurze gwintowanej oraz ze złączkami zaciskowymi.

Strona 1

Procedura napełniania grzejnika przy użyciu adaptera Danfoss.

Strona 2

Najważniejsze informacje

Niniejsza instrukcja dotyczy montażu zaworów Danfoss RLV-X, RTX oraz RA-URX. Kluczową informacją jest przeznaczenie zaworów – muszą one być montowane wyłącznie na przewodzie powrotnym instalacji grzewczej. Nieprawidłowy montaż na przewodzie zasilającym może wpłynąć na działanie zaworu.

Montaż zaworu

Zawór można zamontować na dwa sposoby, w zależności od typu instalacji:

Montaż na rurze gwintowanej

Wymaga wkręcenia zaworu na gwintowaną rurę powrotną. Należy upewnić się, że połączenie jest szczelne i zgodne z techniką instalacji hydraulicznych.

Montaż ze złączkami zaciskowymi

Wymaga użycia odpowiednich złączek zaciskowych do połączenia zaworu z rurą. Należy postępować zgodnie z techniką montażu złączek zaciskowych, aby zapewnić szczelność połączenia.

Ustawienia przepływu

Zawory posiadają regulację przepływu. Ustawienie „N” jest ustawieniem fabrycznym i zapewnia maksymalny przepływ wody przez grzejnik.

Napełnianie i opróżnianie grzejnika

Do napełniania i opróżniania grzejnika należy użyć dedykowanego adaptera Danfoss (drain cock adaptor). Proces wymaga użycia klucza 6mm do obsługi zaworu spustowego. Należy postępować zgodnie z instrukcją obsługi adaptera, aby bezpiecznie napełnić lub opróżnić układ.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Zawór nie działa poprawnie lub grzejnik nie grzeje.

Upewnij się, że zawór został zamontowany na przewodzie powrotnym (return flow), a nie na zasilającym.

Zbyt mały przepływ wody przez grzejnik.

Sprawdź ustawienie wstępne zaworu. Ustawienie „N” oznacza maksymalny przepływ (ustawienie fabryczne).

Przed użyciem

Sprawdź, czy zawór jest przeznaczony do montażu na przewodzie powrotnym.
Wybierz odpowiednią metodę montażu (gwintowana lub zaciskowa) dopasowaną do instalacji.
Przygotuj klucz 6mm do obsługi zaworu spustowego.
Upewnij się, że posiadasz adapter Danfoss do napełniania/opróżniania grzejnika.
