Instrukcja obsługi zestawu inspekcyjnego Danfoss 027H7191

Przewodnik po zestawie inspekcyjnym Danfoss 027H7191 dla zaworów ICS, ICM oraz ICLX w rozmiarze 100. Zawiera specyfikację części zamiennych oraz schematy montażowe.

Spis treści

Najważniejsze informacje z instrukcji

Zestaw inspekcyjny o numerze katalogowym 027H7191 jest przeznaczony do serwisowania zaworów Danfoss serii ICS, ICM oraz ICLX w rozmiarze 100. Dokument zawiera szczegółowy wykaz uszczelek i elementów uszczelniających niezbędnych do przeprowadzenia przeglądu technicznego urządzenia.

Opis zestawu i elementy składowe

Zestaw zawiera 12 różnych typów uszczelek wykonanych z włókna (Fibre) lub aluminium (Alu). Każdy element jest przypisany do konkretnego miejsca wewnątrz zaworu, co przedstawiono na schematach dla modeli ICS, ICM oraz ICLX.

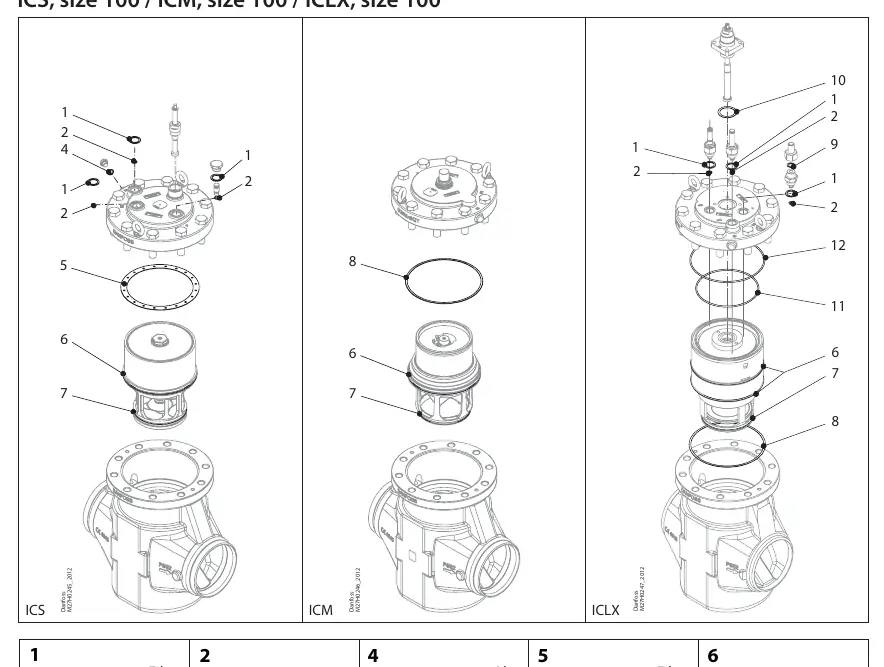

Schematy montażowe dla zaworów ICS, ICM i ICLX

Elementy 1, 2, 4, 5, 7, 8, 10, 11, 12: Uszczelki z włókna.
Elementy 6, 9: Uszczelki aluminiowe.

Montaż i wymiana części

Podczas wymiany uszczelek należy kierować się schematem montażowym dla danego typu zaworu. Należy zwrócić szczególną uwagę na średnice uszczelek, aby zapewnić szczelność układu:

Uszczelki o średnicach od 9 mm do 150 mm.
Każdy element posiada określoną liczbę sztuk w zestawie (Total no.), co pozwala na weryfikację kompletności wymiany.

Przed przystąpieniem do prac serwisowych upewnij się, że zawór jest odizolowany od ciśnienia i temperatury procesowej zgodnie z ogólnymi zasadami bezpieczeństwa dla urządzeń ciśnieniowych.
