Instrukcja zestawu inspekcyjnego Danfoss 027H7194
Przewodnik po zestawie inspekcyjnym Danfoss 027H7194. Zawiera schematy rozłożeniowe zaworów ICS, ICM, ICLX oraz specyfikację uszczelek.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw inspekcyjny o numerze katalogowym 027H7194 jest przeznaczony do serwisowania zaworów Danfoss w rozmiarze 125. Instrukcja zawiera schematy rozłożeniowe oraz wykaz części zamiennych niezbędnych do prawidłowej konserwacji urządzeń.
Kompatybilność
Zestaw jest kompatybilny z następującymi modelami zaworów w rozmiarze 125:
- ICS (size 125)
- ICM (size 125)
- ICLX (size 125)

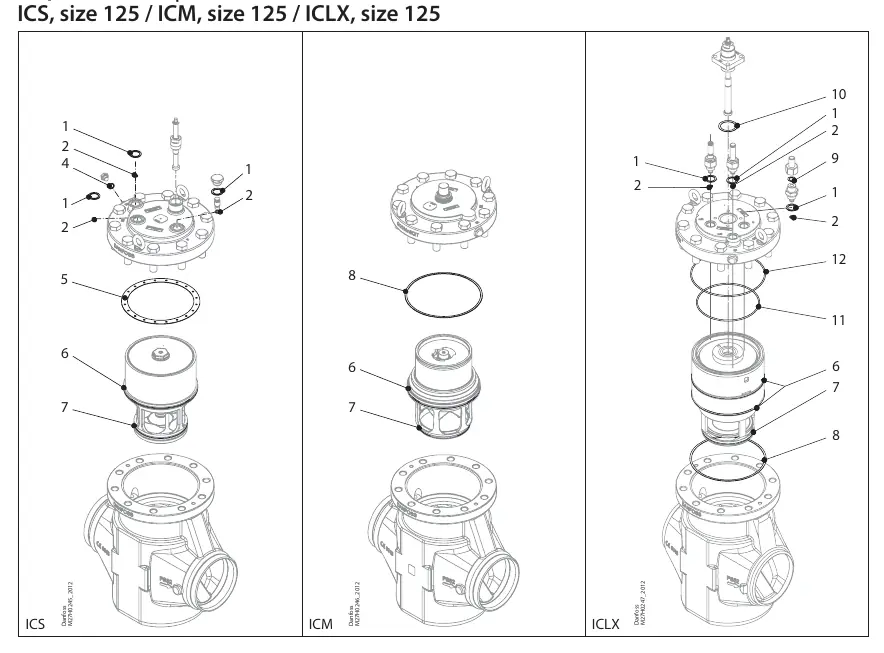

Schematy montażowe
Dokument przedstawia szczegółowe rysunki techniczne (exploded views) dla każdego z obsługiwanych modeli zaworów. Rysunki wskazują dokładne umiejscowienie uszczelek i elementów uszczelniających oznaczonych numerami od 1 do 12.

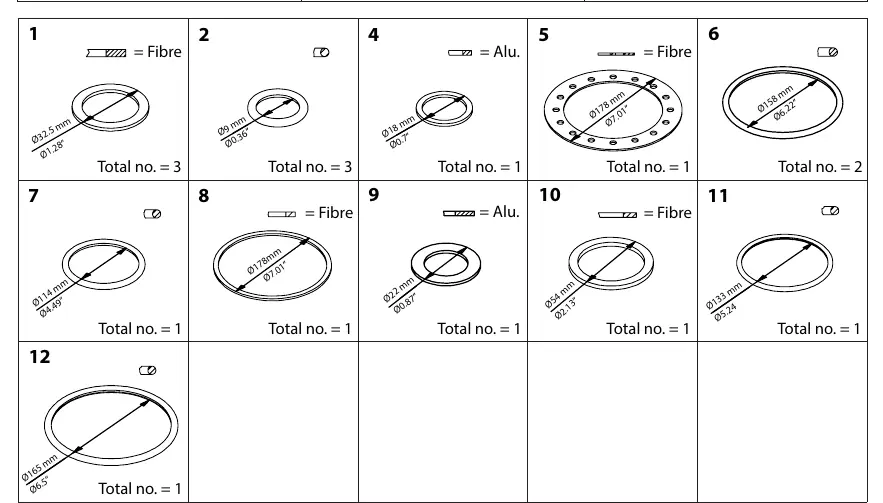

Wykaz części
Zestaw zawiera uszczelki wykonane z różnych materiałów (włókno - Fibre oraz aluminium - Alu.). Przed montażem należy upewnić się, że średnica i materiał nowej uszczelki odpowiadają specyfikacji dla danego elementu zaworu.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wszystkie uszczelki zostały zamontowane w odpowiednich miejscach zgodnie ze schematem i czy nie zostały uszkodzone podczas montażu.
Porównaj średnicę i materiał (Fibre lub Alu.) nowej uszczelki z wykazem części w instrukcji, aby upewnić się, że jest to właściwy element.
Przed użyciem
- Zidentyfikuj model zaworu (ICS, ICM lub ICLX).
- Upewnij się, że rozmiar zaworu to 125.
- Przygotuj narzędzia niezbędne do demontażu zaworu.
- Porównaj stare uszczelki z nowymi elementami z zestawu przed ich instalacją.
- Sprawdź czystość powierzchni uszczelniających przed montażem nowych elementów.
