Instrukcja montażu zestawu do montażu przedniego Danfoss LCP 130R0072
Szybki przewodnik montażu zestawu Danfoss LCP 130R0072. Zawiera wymiary wycięcia w panelu, instrukcje instalacji oraz schemat połączeń dla napędów VLT.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw Danfoss LCP Frontmounting Kit IP55 (kod 130R0072) służy do montażu panelu sterowania (LCP) na froncie obudowy napędów serii VLT. Zapewnia stopień ochrony IP55.
Kompatybilność: Zestaw jest przeznaczony dla napędów VLT HVAC Drive FC 100, VLT AQUA Drive FC 200 oraz VLT AutomationDrive FC 300.
Wymiary montażowe

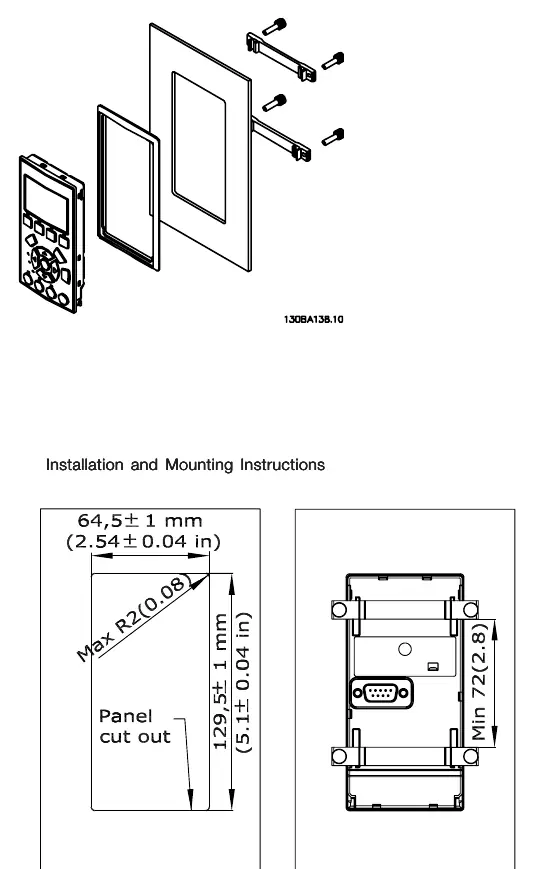

Aby poprawnie zamontować zestaw, należy przygotować wycięcie w panelu o wymiarach 64,5 mm x 129,5 mm. Minimalna przestrzeń montażowa wymagana dla urządzenia wynosi 72 mm.
Instrukcja montażu
Zestaw składa się z ramki montażowej, uszczelki oraz śrub mocujących. Panel LCP należy umieścić w ramce, a następnie przykręcić do wycięcia w obudowie urządzenia zgodnie z załączonym schematem montażowym.
Podłączenie
Podłączenie odbywa się za pomocą dedykowanego przewodu. Należy zwrócić uwagę na kolory przewodów zgodnie z poniższym kodowaniem:
- 1: Zielony
- 2: Brązowy
- 3: Czerwony
- 4: Żółty
- 5: Czarny
- 6: Pomarańczowy
- 7: Niebieski
- 8: Fioletowy
- 9: Szary
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Upewnij się, że wycięcie w panelu ma dokładnie 64,5 mm x 129,5 mm.
Sprawdź poprawność podłączenia przewodów zgodnie z tabelą kolorów (1-9).
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu (ramka, uszczelka, śruby).
- Upewnij się, że zasilanie napędu jest odłączone przed przystąpieniem do prac.
- Przygotuj otwór w panelu o wymiarach 64,5 x 129,5 mm.
- Zweryfikuj kompatybilność z modelem napędu (FC 100, FC 200, FC 300).
