Instrukcja montażu zestawu naprawczego Danfoss 027F3377
Przewodnik montażu i wykaz części zamiennych dla zestawu naprawczego Danfoss 027F3377 (PM, rozmiar 80). Zawiera schemat budowy zaworu oraz specyfikację materiałową elementów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi instrukcję montażu oraz wykaz części zamiennych dla zestawu naprawczego o numerze katalogowym 027F3377. Zestaw jest dedykowany do zaworów typu PM w rozmiarze 80 ze standardowym stożkiem.

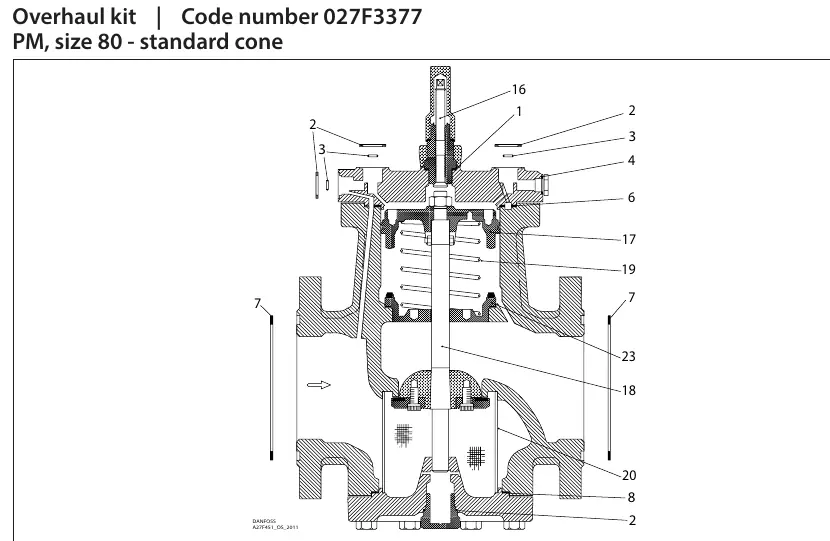

Schemat budowy
Schemat przedstawia przekrój zaworu PM z naniesionymi numerami części (od 1 do 23), które odpowiadają elementom znajdującym się w zestawie naprawczym. Numery te pozwalają na precyzyjną identyfikację każdego komponentu podczas prac serwisowych.

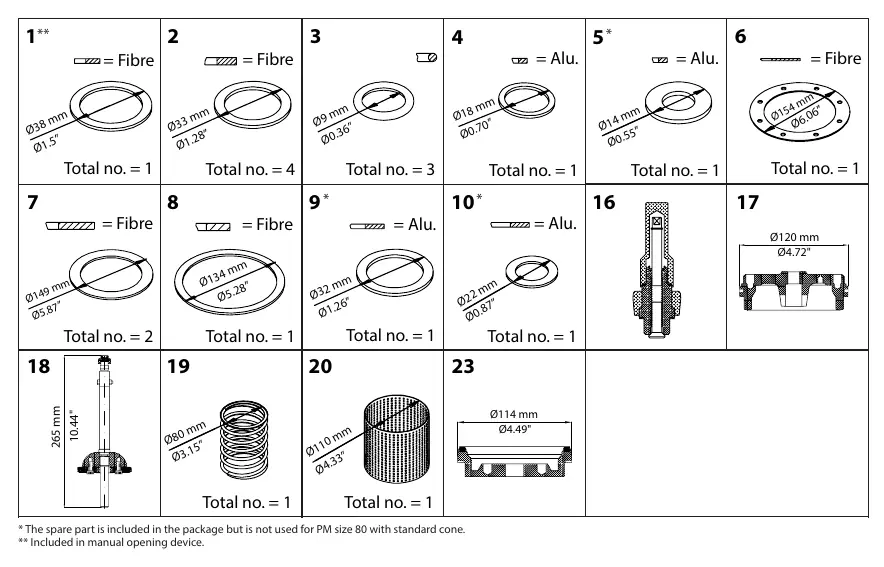

Wykaz części zamiennych
Zestaw zawiera uszczelki oraz elementy mechaniczne wykonane z różnych materiałów (Fibre - włókniste, Alu - aluminiowe). Każdy element posiada przypisany numer na schemacie oraz informację o liczbie sztuk w zestawie. Należy zwrócić uwagę na wymiary podane w milimetrach i calach, aby poprawnie zidentyfikować części.
Uwagi dotyczące montażu
- Niektóre części zawarte w zestawie nie są wykorzystywane w modelu PM rozmiar 80 ze standardowym stożkiem.
- Części oznaczone podwójną gwiazdką (**) są przeznaczone wyłącznie do ręcznego urządzenia otwierającego.
- Podczas montażu należy zwrócić uwagę na materiał uszczelek (Fibre lub Alu), aby zapewnić szczelność połączeń.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź, czy część nie jest przeznaczona do innego wariantu zaworu (np. z ręcznym otwieraniem) lub czy nie jest wykluczona dla modelu PM rozmiar 80 zgodnie z notatkami w instrukcji.
Przed użyciem
- Zweryfikuj numer katalogowy zestawu (027F3377).
- Upewnij się, że zawór to model PM rozmiar 80.
- Przygotuj narzędzia niezbędne do demontażu zaworu.
- Zidentyfikuj wszystkie części na podstawie schematu przed rozpoczęciem montażu.
- Sprawdź materiał uszczelek (Fibre lub Alu) przed instalacją.
