Instrukcja montażu zestawu naprawczego Danfoss 027F3379
Instrukcja montażu i wykaz części zestawu naprawczego Danfoss 027F3379 dla zaworów PM o rozmiarze 125. Zawiera schemat budowy, specyfikację elementów oraz informacje o kompatybilności części.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy zestawu naprawczego o numerze katalogowym 027F3379, przeznaczonego do zaworów typu PM w rozmiarze 125 ze standardowym stożkiem. Dokument zawiera schemat budowy urządzenia oraz szczegółowy wykaz części wchodzących w skład zestawu.
Schemat budowy i wykaz części

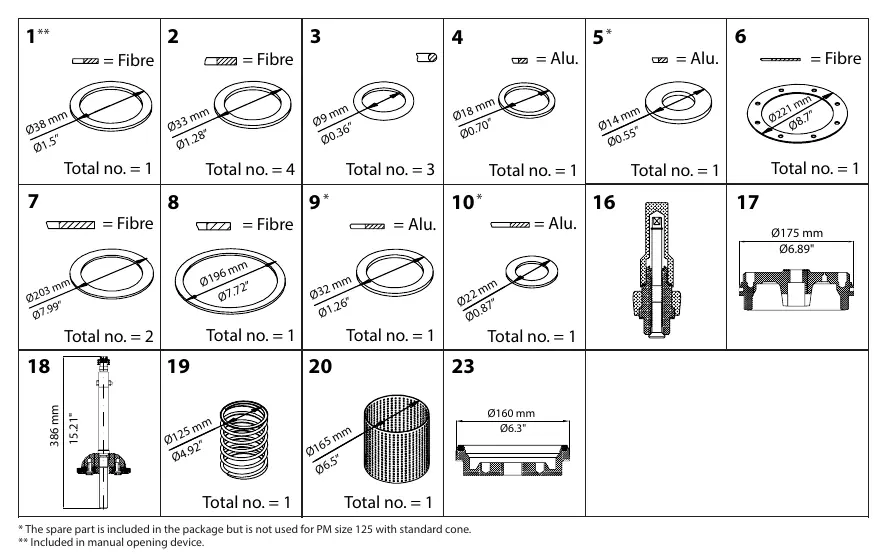

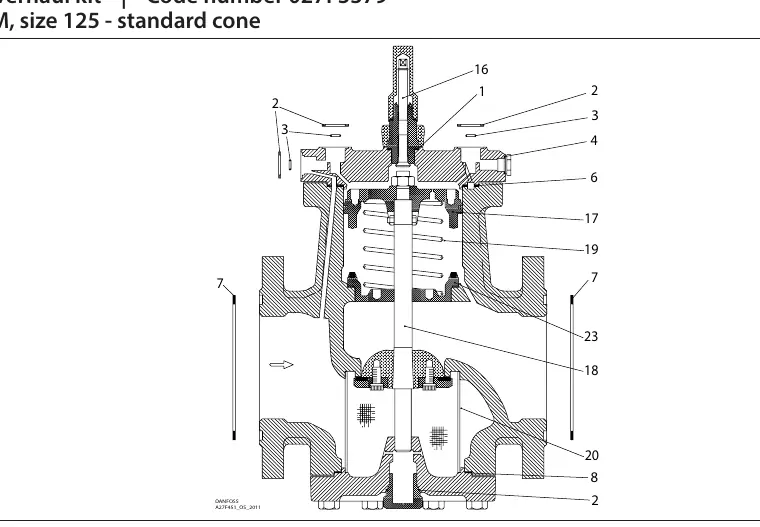

Schemat przedstawia przekrój zaworu z ponumerowanymi elementami, które odpowiadają poszczególnym częściom w zestawie. Każdy element posiada przypisaną liczbę sztuk (Total no.) oraz informację o materiale (Fibre lub Alu).
- Elementy 1-23: Poszczególne części składowe zestawu naprawczego.
- Wymiary: Podane średnice (w mm i calach) oraz długości (dla elementu 18) pomagają w identyfikacji części.
Uwagi dotyczące montażu
Podczas korzystania z zestawu należy zwrócić uwagę na następujące oznaczenia:
- Oznaczenie gwiazdką (*): Część znajduje się w opakowaniu, ale nie jest używana w modelu PM 125 ze standardowym stożkiem.
- Oznaczenie dwiema gwiazdkami (**): Część wchodzi w skład urządzenia do ręcznego otwierania (manual opening device).
