Niniejsza instrukcja dotyczy zestawu naprawczego Danfoss o kodzie 027F3385, przeznaczonego do zaworów typu PM w rozmiarze 50 V-cone. Dokument zawiera schematy budowy oraz wykaz części zamiennych niezbędnych do przeprowadzenia serwisu urządzenia.

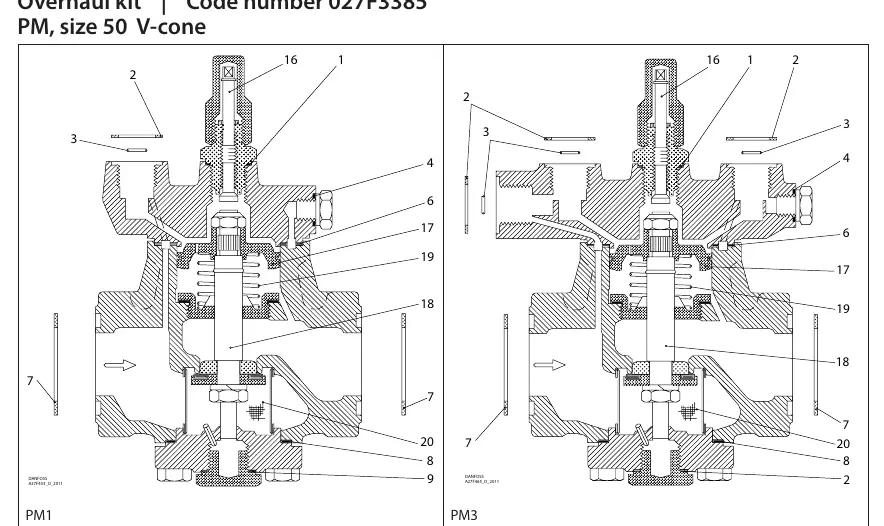

Schemat budowy zaworów
Instrukcja przedstawia przekroje zaworów w konfiguracjach PM1 oraz PM3. Numery na schematach odpowiadają poszczególnym elementom zestawu naprawczego, co ułatwia ich identyfikację podczas montażu.

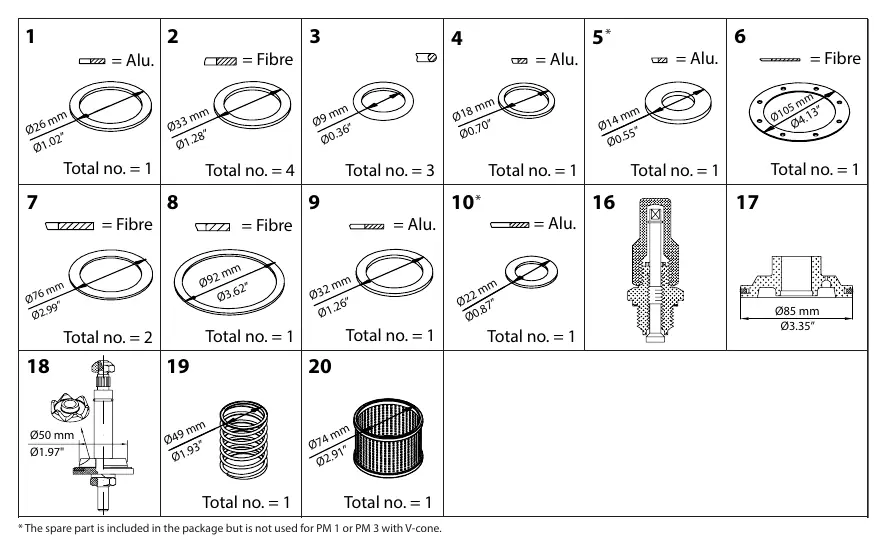

Wykaz części zamiennych
Zestaw zawiera elementy oznaczone numerami od 1 do 20. W wykazie wyszczególniono:
- Typ materiału (Alu - aluminium, Fibre - włókno).
- Wymiary poszczególnych uszczelek i elementów.
- Ilość sztuk dla każdego elementu.
Uwaga: Niektóre części znajdujące się w opakowaniu mogą nie być wykorzystywane w konfiguracjach PM 1 lub PM 3 z V-cone. Należy sprawdzić zgodność części z posiadanym modelem zaworu.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź notatkę w instrukcji: niektóre części są dołączone do opakowania, ale nie są używane w modelach PM 1 lub PM 3 z V-cone.
Przed użyciem
- Zidentyfikuj model zaworu (PM 1 lub PM 3).
- Upewnij się, że posiadasz zestaw naprawczy o kodzie 027F3385.
- Przygotuj narzędzia niezbędne do demontażu zaworu.
- Porównaj części z zestawu ze schematem budowy zaworu.
